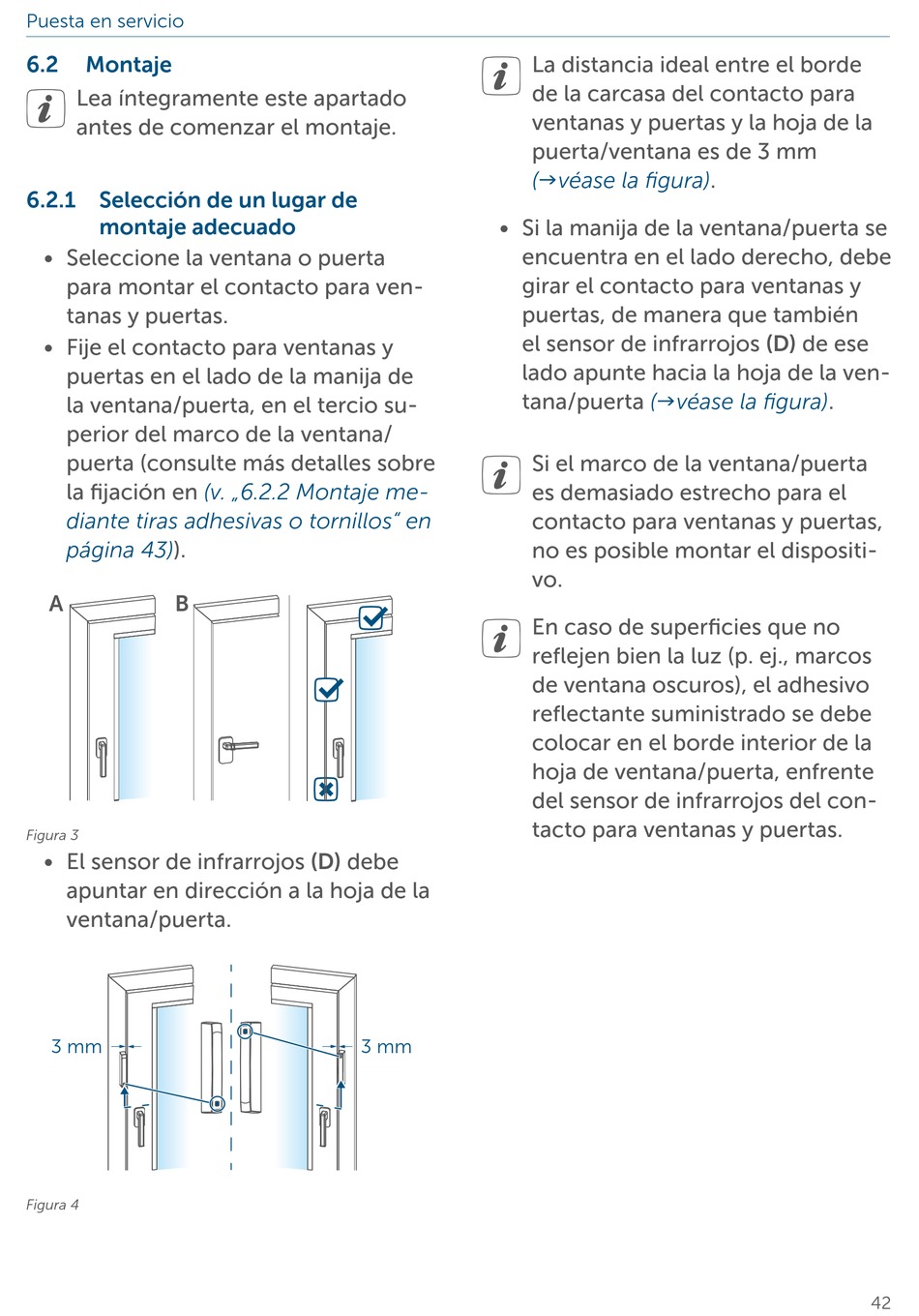

Puesta en servicio
6.2 Montaje
Lea íntegramente este apartado
antes de comenzar el montaje.
6.2.1 Selección de un lugar de
montaje adecuado
• Seleccione la ventana o puerta
para montar el contacto para ven-
tanas y puertas.
• Fije el contacto para ventanas y
puertas en el lado de la manija de
la ventana/puerta, en el tercio su-
perior del marco de la ventana/
puerta (consulte más detalles sobre
la fijación en
diante tiras adhesivas o tornillos" en
página 43)).
A B
Figura 3
• El sensor de infrarrojos (D) debe
apuntar en dirección a la hoja de la
ventana/puerta.
3 mm
Figura 4
(v. „6.2.2 Montaje me-
3 mm
La distancia ideal entre el borde
de la carcasa del contacto para
ventanas y puertas y la hoja de la
puerta/ventana es de 3 mm
(véase la figura).
• Si la manija de la ventana/puerta se
encuentra en el lado derecho, debe
girar el contacto para ventanas y
puertas, de manera que también
el sensor de infrarrojos (D) de ese
lado apunte hacia la hoja de la ven-
tana/puerta
(véase la
Si el marco de la ventana/puerta
es demasiado estrecho para el
contacto para ventanas y puertas,
no es posible montar el dispositi-
vo.
En caso de superficies que no
reflejen bien la luz (p. ej., marcos
de ventana oscuros), el adhesivo
reflectante suministrado se debe
colocar en el borde interior de la
hoja de ventana/puerta, enfrente
del sensor de infrarrojos del con-
tacto para ventanas y puertas.
figura).
42
