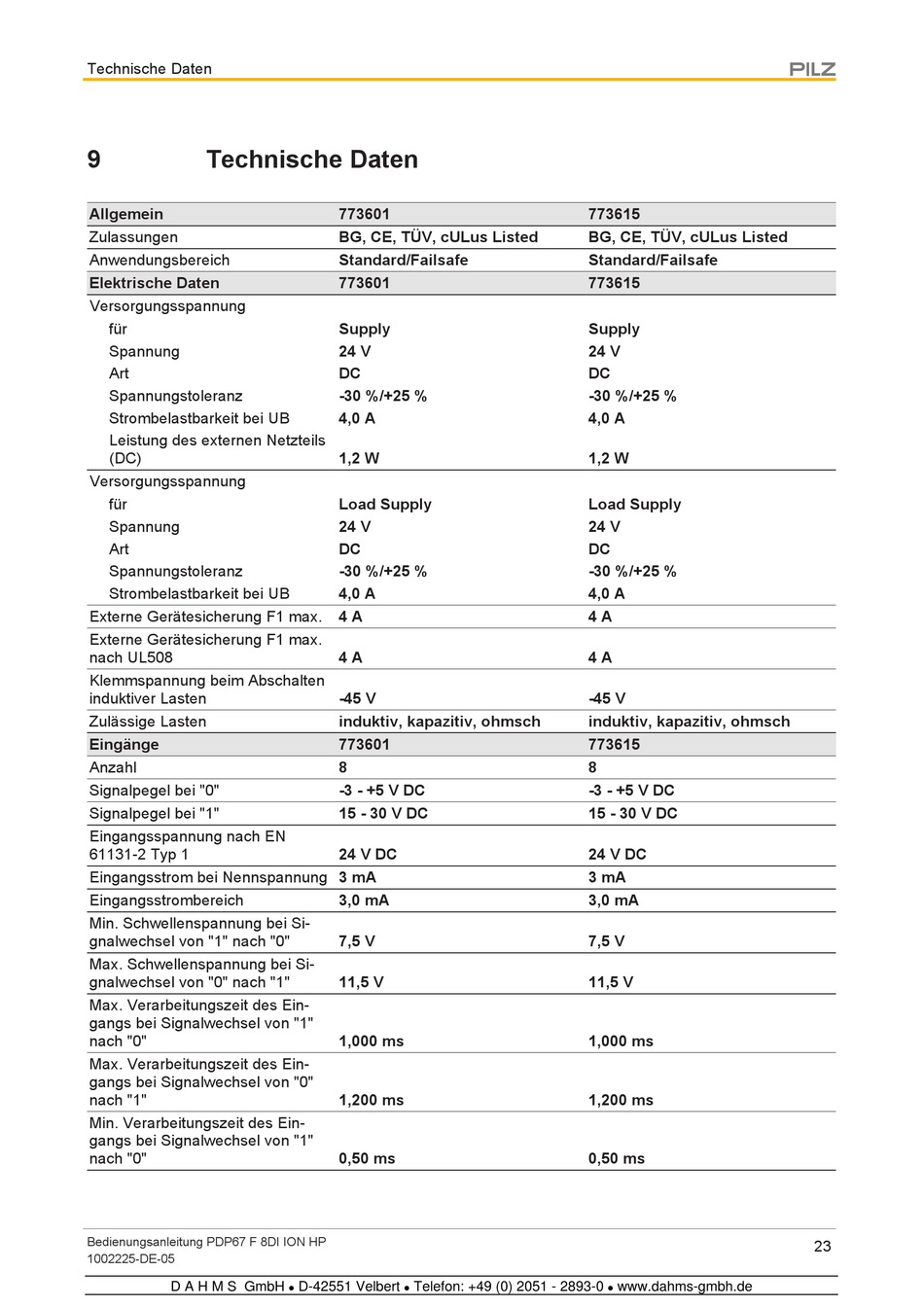

Pilz PDP67 F 8DI ION HP Bedienungsanleitung Seite 23

Technische Daten
9 Technische Daten
Allgemein
Zulassungen
Anwendungsbereich
Elektrische Daten
Versorgungsspannung
für
Spannung
Art
Spannungstoleranz
Strombelastbarkeit bei UB
Leistung des externen Netzteils
(DC)
Versorgungsspannung
für
Spannung
Art
Spannungstoleranz
Strombelastbarkeit bei UB
Externe Gerätesicherung F1 max.
Externe Gerätesicherung F1 max.
nach UL508
Klemmspannung beim Abschalten
induktiver Lasten
Zulässige Lasten
Eingänge
Anzahl
Signalpegel bei "0"
Signalpegel bei "1"
Eingangsspannung nach EN
61131-2 Typ 1
Eingangsstrom bei Nennspannung 3 mA
Eingangsstrombereich
Min. Schwellenspannung bei Si-
gnalwechsel von "1" nach "0"
Max. Schwellenspannung bei Si-
gnalwechsel von "0" nach "1"
Max. Verarbeitungszeit des Ein-
gangs bei Signalwechsel von "1"
nach "0"
Max. Verarbeitungszeit des Ein-
gangs bei Signalwechsel von "0"
nach "1"
Min. Verarbeitungszeit des Ein-
gangs bei Signalwechsel von "1"
nach "0"
Bedienungsanleitung PDP67 F 8DI ION HP
1002225-DE-05
D A H M S GmbH
773601
BG, CE, TÜV, cULus Listed
Standard/Failsafe
773601
Supply
24 V
DC
-30 %/+25 %
4,0 A
1,2 W
Load Supply
24 V
DC
-30 %/+25 %
4,0 A
4 A
4 A
-45 V
induktiv, kapazitiv, ohmsch
773601
8
-3 - +5 V DC
15 - 30 V DC
24 V DC
3,0 mA
7,5 V
11,5 V
1,000 ms
1,200 ms
0,50 ms
D-42551 Velbert Telefon: +49 (0) 2051 - 2893-0
 
773615
BG, CE, TÜV, cULus Listed
Standard/Failsafe
773615
Supply
24 V
DC
-30 %/+25 %
4,0 A
1,2 W
Load Supply
24 V
DC
-30 %/+25 %
4,0 A
4 A
4 A
-45 V
induktiv, kapazitiv, ohmsch
773615
8
-3 - +5 V DC
15 - 30 V DC
24 V DC
3 mA
3,0 mA
7,5 V
11,5 V
1,000 ms
1,200 ms
0,50 ms
