  • Seite 1 PNOZ msi b4 Box Zubehör PNOZmulti Bedienungsanleitung 1003058-DE-03...
  • Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
  • Seite 3: Einführung

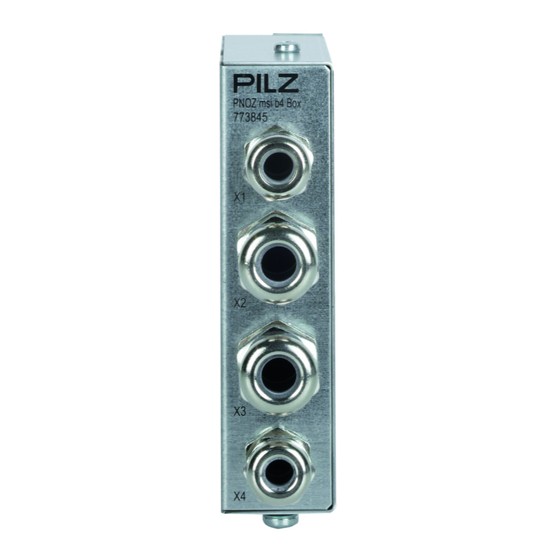

    PNOZ msi b4 Box Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PNOZ msi b4 Box ab Version 2.0 . Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts.
  • Seite 4 Für die EMV-gerechte Verdrahtung muss die Anschlussbox einen Abstand von mindestens 5,5 mm zu anderen leitfähigen Teilen (z. B. benachbarte Gehäuseteile) einhalten (siehe Abbildung). 5,5 mm (0.22“) 5,5 mm 5,5 mm (0.22“) (0.22“) 5,5 mm (0.22“) Bedienungsanleitung PNOZ msi b4 Box 1003058-DE-03...
  • Seite 5: Anschluss

    4. Schirmgeflecht in Richtung Außenmantel umfalzen, d. h. nochmals um 180° umbiegen. 5. Zwischenstutzen bis zum Schirmgeflecht aufstecken und kurz um die Leitungsachse hin- und herdrehen. 6. Lamelleneinsatz mit Dichtring in den Zwischenstutzen schieben und Verdrehschutz ein- rasten. 7. Hutmutter fest aufschrauben. Bedienungsanleitung PNOZ msi b4 Box 1003058-DE-03...
  • Seite 6 Größe M16x1,5 mit Klemmbereich für Kabeldurchmesser von 5 bis 9 mm, mit Schlüs- selweite SW 17 mm und Anzugsdrehmoment 8 Nm festdrehen. Die gleichbezeichneten Signale (GND, S, 24 V..) sind zwischen den Klemmen X1 ... X4 in- tern miteinander verbunden. Bedienungsanleitung PNOZ msi b4 Box 1003058-DE-03...
  • Seite 7 PNOZ msi b4 Box INFO Bei der Verwendung von Aderendhülsen können die Anschlussadern ein- fach in die Steckverbindung der Federkraftklemme gesteckt werden. Das Drücken des Betätigungsknopfs ist nur für das Lösen der Verbindung not- wendig. Bedienungsanleitung PNOZ msi b4 Box 1003058-DE-03...
  • Seite 8 PNOZ msi b4 Box Schematisches Innenschaltbild 24 V GND 24 V 24 V 24 V 24 V 24 V 24 V 24 V 24 V GND Bedienungsanleitung PNOZ msi b4 Box 1003058-DE-03...
  • Seite 9 PNOZ msi b4 Box Anschlussbeispiele Beispiel 1 Encoder direkt an einen Drehzahlwächter von Pilz, Versorgungsspannung für Encoder über Brücke an Klemmen S - 24 V von Stecker X4, Option: Beschaltung der Ausgänge des Encoders (Stecker X3) Drehzahlwächter von Pilz 24 V...
  • Seite 10 Option: Beschaltung der Ausgänge des Encoders (Stecker X3) und Pulldown-Widerstand für Z (Stecker X4) Drehzahlwächter von Pilz 24 V Encoder 24 V 24 V Näherungsschalter pnp Ausgang 24 V 24 V 24 V 24 V 24 V 24 V Bedienungsanleitung PNOZ msi b4 Box 1003058-DE-03...
  • Seite 11 (Stecker X4), Überwachen der S-Spur (Stecker X4) Drehzahlwächter von Pilz 24 V 24 V Näherungsschalter pnp/npn 24 V 24 V Ausgang Näherungsschalter pnp/npn Ausgang 24 V 24 V 24 V 24 V 24 V 24 V Bedienungsanleitung PNOZ msi b4 Box 1003058-DE-03...
  • Seite 12 PNOZ msi b4 Box Beispiel 4 Abgreifen der Signale des Encoders über einen Pilz Adapter (z. B. MM A MINI-IO CAB99) und des Näherungsschalters (Sensortyp in PNOZmulti Config: HTL differenziell + Z-Fre- quenz Ini pnp), Versorgungsspannung für Näherungsschalter (Stecker X4) Option: Pulldown-Widerstand für Z (Stecker X4) Drehzahlwächter...
  • Seite 13 Option: Pulldown-Widerstand für Z (Stecker X4) Drehzahlwächter von Pilz Encoder 24 V 24 V 24 V 24 V Versorgungsspannung Näherungsschalter Näherungsschalter pnp Ausgang 24 V 24 V 5-24 V 24 V 24 V 24 V Bedienungsanleitung PNOZ msi b4 Box 1003058-DE-03...
  • Seite 14 PNOZ msi b4 Box Beispiel 6 wie Beispiel 4, PNOZ msi b4 Box ersetzt Adapter, Näherungsschalter mit eigener Versor- gungsspannung, Option: Pulldown-Widerstand für Z (Stecker X3) Drehzahlwächter von Pilz Encoder 24 V 24 V 24 V Antriebs-Steuerung 24 V Einspeisung...
  • Seite 15 PNOZ msi b4 Box INFO Weitere Informationen zum Anschluss entnehmen Sie bitte der Bedienungs- anleitung des jeweiligen Drehzahlwächters. INFO Das GND-Signal ist nicht mit Erde verbunden. Bedienungsanleitung PNOZ msi b4 Box 1003058-DE-03...
  • Seite 16 Zur Vermeidung von EMV-Störungen empfehlen wir den Schirm der Sensorleitung an Stel- le C oder E mit Erde zu verbinden. Je nach Applikation kann die Verbindung mit der Funkti- onserde auch an einer anderen Stelle hergestellt werden (hier A). Bedienungsanleitung PNOZ msi b4 Box 1003058-DE-03...
  • Seite 17 Zur Vermeidung von EMV-Störungen empfehlen wir den Schirm der Sensorleitung an Stel- le C oder E mit Erde zu verbinden. Je nach Applikation kann die Verbindung mit der Funkti- onserde auch an einer anderen Stelle hergestellt werden (hier A oder B). Bedienungsanleitung PNOZ msi b4 Box 1003058-DE-03...
  • Seite 18: Technische Daten

    Leiterquerschnitt bei Federkraftklemmen: flexibel mit/ ohne Aderendhülse 0,08 - 1,5 mm², 28 - 16 AWG Abisolierlänge bei Federkraftklemmen 9 mm Abmessungen Höhe 103,1 mm Breite 25 mm Tiefe 131,3 mm Gewicht 280 g Bedienungsanleitung PNOZ msi b4 Box 1003058-DE-03...
  • Seite 19 PNOZ msi11p Verbindungskabel 1,50 m 773 855 MM A MINI-IO CAB99 Verbindungskabel 1,50 m 772 200 MM A MINI-IO CAB99 Verbindungskabel 2,50 m 772 201 MM A MINI-IO CAB99 Verbindungskabel 5,00 m 772 202 Bedienungsanleitung PNOZ msi b4 Box 1003058-DE-03...
  • Seite 20 Titelseite Support Technische Unterstützung von Pilz erhalten Sie rund um die Uhr. Amerika Australien Niederlande Brasilien +61 3 95446300 +31 347 320477 +55 11 97569-2804 Österreich Kanada Europa +43 1 7986263-0 +1 888-315-PILZ (315-7459) Belgien, Luxemburg Schweiz Mexiko +32 9 3217575...
