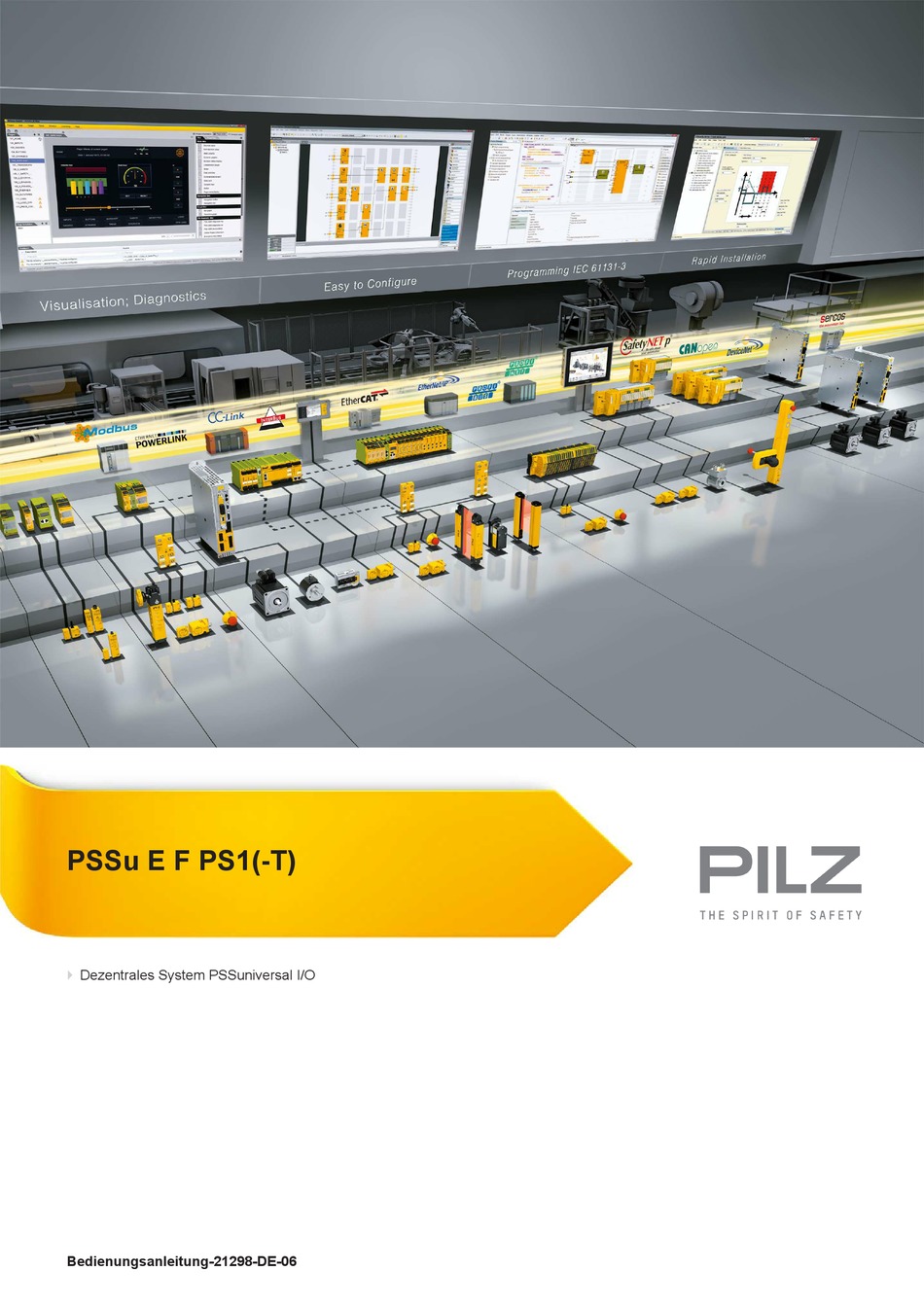

- Seite 1 PSSu E F PS1(-T) Dezentrales System PSSuniversal I/O Bedienungsanleitung-21298-DE-06...
- Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
- Seite 3 Elektronikmodul stecken 5.3.2 Elektronikmodul ziehen 5.3.3 Elektronikmodul während des Betriebs tauschen Kapitel 6 Verdrahtung Allgemeine Hinweise zur Verdrahtung 6.1.1 Anschlussmechanik der Basismodule Klemmenbelegung Anschluss des Moduls Kapitel 7 Betrieb Meldungen Anzeigeelemente 7.2.1 Anzeigeelemente zur Moduldiagnose Bedienungsanleitung PSSu E F PS1(-T) 21298-DE-06...
-
Seite 4: Inhaltsverzeichnis
Inhalt 7.2.2 Anzeigeelemente des Status der Module Supply und Periphery Supply Status-Byte Kapitel 8 Technische Daten Kapitel 9 Bestelldaten Produkt Zubehör Bedienungsanleitung PSSu E F PS1(-T) 21298-DE-06... -
Seite 5: Einführung
Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für die Produkttypen PSSu E F PS1 und PSSu E F PS1-T. Sie gilt, bis eine neue Dokumentation erscheint. Das Modul PSSu E F PS1-T ist für den Einsatz bei erhöhten Umweltanforderungen geeig- net (siehe Technische Daten). - Seite 6 Einführung INFO liefert Anwendungstipps und informiert über Besonderheiten. Bedienungsanleitung PSSu E F PS1(-T) 21298-DE-06...
-
Seite 7: Übersicht

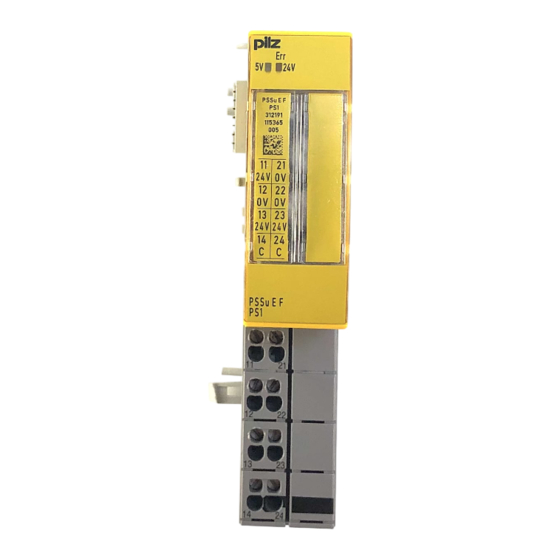

Einspeisung für Periphery Supply separate Einspeisung für Module Supply Einspeisung des Potenzials der C-Schiene LED-Anzeigen für: – Module Supply – Periphery Supply – Modulfehler Anwendungsbereich abhängig vom Basismodul T-Typ: PSSu E F PS1-T: für erhöhte Umweltanforderungen Bedienungsanleitung PSSu E F PS1(-T) 21298-DE-06... - Seite 8 Bezeichnung des Elektronikmoduls – Bestellnummer – Seriennummer – Nummer der Hardware-Version – 2D-Code 3: Beschriftungsfeld für die Klemmenbelegung am Basismodul 4: Bezeichnung des Elektronikmoduls 5: Anschlussebene 1 6: Anschlussebene 2 7: Anschlussebene 3 8: Anschlussebene 4 Bedienungsanleitung PSSu E F PS1(-T) 21298-DE-06...
- Seite 9 Mechanismus zur Betätigung der Käfigzugfeder bei Basismodulen mit Käfigzug- federklemmen 10: runde Anschlussöffnungen (Anschlussebenen 1, 2, 3 und 4) zum Anschluss der Si- gnalleitungen 11: Montageschlitz für farbige Markierer zur Kennzeichnung der Anschlussebene (An- schlussebenen 1, 2, 3 und 4) Bedienungsanleitung PSSu E F PS1(-T) 21298-DE-06...
-
Seite 10: Sicherheit
Versorgungsmodul zum Auffrischen der Module Supply und Periphery Supply Versorgungsmodul zur Bildung von Potenzialgruppen Das Modul PSSu E F PS1-T ist für den Einsatz bei erhöhten Umweltanforderungen geeig- net (siehe Technische Daten). Zur bestimmungsgemäßen Verwendung gehört auch die EMV-gerechte elektrische Installa- tion. -
Seite 11: Sicherheitsvorschriften
Bauteilen auf den Leiterplatten, Lötarbeiten usw). 3.2.3 Entsorgung Beachten Sie bei sicherheitsgerichteten Anwendungen die Gebrauchsdauer T in den sicherheitstechnischen Kennzahlen. Beachten Sie bei der Außerbetriebsetzung die lokalen Gesetze zur Entsorgung von elektronischen Geräten (z. B. Elektro- und Elektronikgerätegesetz). Bedienungsanleitung PSSu E F PS1(-T) 21298-DE-06... -
Seite 12: Versorgungsspannung
Potenzial der Module Supply ist nach links und nach rechts verbunden. Bildung von Potenzialgruppen Das entsprechende Basismodul unterbricht auf dem Modulbus die Verbindung zur an- kommenden (linksseitigen) Periphery Supply und C-Schiene. Für jede Potenzialgruppe ist ein eigenes Versorgungsmodul erforderlich. Bedienungsanleitung PSSu E F PS1(-T) 21298-DE-06... -
Seite 13: Strombelastbarkeit
Bei höherer Strombelastung muss das Potenzial der C-Schiene neu eingespeist wer- den, um eine Überlastung zu verhindern. Beachten Sie bitte das Derating-Diagramm. PSSu E F PS1: Derating-Diagramm der Periphery Supply und der C-Schiene: Temperatur T in Abhängigkeit vom Laststrom I T (°C) - Seite 14 Funktionsbeschreibung PSSu E F PS1-T: Derating-Diagramm der Einspeisung für Periphery Supply: Zulässige Umgebungstemperatur T in Abhängigkeit vom Laststrom I T [°C] 10 I [A] PSSu E F PS1-T: Derating-Diagramm der Einspeisung für Module Supply: Zulässige Umgebungstemperatur T in Abhängigkeit vom Laststrom I T [°C]...
-
Seite 15: Einsatz Als Allgemeines Versorgungsmodul
Zugriff konfiguriert ist. Das erste Versorgungsmodul nach dem Kopfmodul auf Steckplatz 0 liefert dann Status-Informationen über das PSSu-System. Konfiguration SafetyBUS p Standard-Bussystem FS-PAA ST-PAE ST-PAA keine - - - - - - - - - ST lesen 8 Bit - - - (“R”) Bedienungsanleitung PSSu E F PS1(-T) 21298-DE-06... - Seite 16 Bei einem sicherheitsrelevanten Fehler eines FS-Eingangs wird das Prozessabbild aller FS-Eingänge der betroffenen I/O-Group (SafetyBUS p) auf Null gesetzt. Die I/O-Group wechselt in den STOP-Zustand. Anschließend wird ein Fehlertelegramm auf den SafetyBUS p abgesetzt und der Fehler in den Fehler-Stack der PSSuniversal eingetra- gen. Bedienungsanleitung PSSu E F PS1(-T) 21298-DE-06...
- Seite 17 Sie für Entladung, bevor Sie das Produkt berühren, z. B. durch Berüh- ren einer geerdeten, leitfähigen Fläche oder durch Tragen eines geerdeten Armbands. 5.1.1 Abmessungen 25,2 mm 8,1 mm 52,1 mm (0.992") (0.319") (2.051") 25,2 mm 72,7 mm (0.992") (2.862") Bedienungsanleitung PSSu E F PS1(-T) 21298-DE-06...
-
Seite 18: Basismodul Montieren
Nut des Basismoduls von unten an der Montageschiene einhängen [1]. Basismodul nach hinten drücken [2], bis es hörbar einrastet. Basismodul auf der Montageschiene nach links schieben, bis die beiden seitlichen Be- festigungshaken am benachbarten Modul hörbar einrasten [3]. Schematische Darstellung: Bedienungsanleitung PSSu E F PS1(-T) 21298-DE-06... -
Seite 19: Elektronikmodul Stecken Und Ziehen
Wenn ein Elektronikmodul zum ersten Mal auf ein Basismodul gesteckt wird, verbleibt der eine Teil des Codierelements auf dem Elektronikmodul und das Gegenstück veran- kert sich im Basismodul. Dadurch wird das Basismodul kodiert. Die Mechanik der Elektronikmodule ist auf 50 Steckzyklen ausgelegt. Bedienungsanleitung PSSu E F PS1(-T) 21298-DE-06... - Seite 20 Montage 5.3.1 Elektronikmodul stecken Vorgehensweise: Das Elektronikmodul muss hörbar einrasten [1]. Elektronikmodul mit Beschriftungsstreifen kennzeichnen [2]. Schematische Darstellung: Bedienungsanleitung PSSu E F PS1(-T) 21298-DE-06...
-
Seite 21: Elektronikmodul Während Des Betriebs Tauschen
Systems und alle zugehörigen I/O-Groups (SafetyBUS p) in den STOP-Zustand. Systemumgebung B: – Alle FS-Hardware-Ausgänge des PSSu-Systems wechseln in den sicheren Zu- stand. – Für die FS-Ausgänge der Module werden die Ersatzwerte verwendet mit Valid-Bits = FALSE. Bedienungsanleitung PSSu E F PS1(-T) 21298-DE-06... - Seite 22 Montage ACHTUNG! Funkenbildung kann Störungen und Fehler verursachen! Das Modul ausschließlich bei abgeschalteter Last tauschen! Bedienungsanleitung PSSu E F PS1(-T) 21298-DE-06...
-
Seite 23: Verdrahtung
Anschlussebene bei Bedarf mit farbigem Markierer [3] kennzeichnen. Basismodul mit Schraubklemmen: – Schraube der Schraubklemme [1] mit Schraubendreher öffnen. – Abisoliertes Kabel in runde Befestigungsöffnung [2] bis zum Anschlag stecken. – Schraube der Schraubklemme festdrehen. – Leitung auf festen Sitz prüfen. Bedienungsanleitung PSSu E F PS1(-T) 21298-DE-06... - Seite 24 Digitale Eingänge: 1,5 mm (AWG16) – Digitale Ausgänge: 2,0 mm (AWG14) – Ein-/Ausgänge der Zählermodule: 1,5 mm (AWG16) – Analoge Ein-/Ausgänge: 1,5 mm (AWG16) – Kommunikationsleitungen: 1,5 mm (AWG16) – Testtaktausgänge: 1,5 mm (AWG16) – Netzstromversorgung: 2,5 mm (AWG12) – Funktionserdung: 2,5 mm (AWG12) Bedienungsanleitung PSSu E F PS1(-T) 21298-DE-06...
-
Seite 25: Klemmenbelegung
(12-22 im Basismodul ge- brückt) 13-23: +24 V Periphery Sup- ply, nach links unterbrochen (13-23 im Basismodul ge- brückt) 14-24 Potenzial der C-Schie- nach links unterbrochen (14-24 im Basismodul ge- brückt) Bedienungsanleitung PSSu E F PS1(-T) 21298-DE-06... - Seite 26 Unterbrechung der ankommenden Periphery Supply und C-Schiene – zur Versorgung der nachfolgenden Module mit Module Supply, Periphery Supply und dem Potenzial der C-Schiene Mit diesen Basismodulen kann das Versorgungsmodul nicht als erstes Modul nach dem Kopfmodul eingesetzt werden. Bedienungsanleitung PSSu E F PS1(-T) 21298-DE-06...
- Seite 27 (12-22 im Basismodul ge- brückt) 13-23: +24 V Periphery Sup- ply, nach links unterbrochen (13-23 im Basismodul ge- brückt) 14-24 Potenzial der C-Schie- nach links unterbrochen (14-24 im Basismodul ge- brückt) Bedienungsanleitung PSSu E F PS1(-T) 21298-DE-06...
- Seite 28 Getrennte Netzteile für Module Supply und Periphery Supply 0 V DC +24 V DC 0 V DC +24 V DC PSSu E F PS1/ PSSu E F PS1-T mit - PSSu BS 2/8S(-T) - PSSu BS 2/8C(-T) oder - PSSu BS-R 2/8S(-T) - PSSu BS-R 2/8C(-T) an das Potenzial der C-Schiene anschließen...
- Seite 29 Verdrahtung Gemeinsames Netzteil für Module Supply und Periphery Supply Module Supply Periphery Supply PSSu E F PS1/ PSSu E F PS1-T mit - PSSu BS 2/8S(-T) - PSSu BS 2/8C(-T) oder - PSSu BS-R 2/8S(-T) - PSSu BS-R 2/8C(-T) an das Potenzial der C-Schiene anschließen...
- Seite 30 Fehler der Überspannungsschutz- Überspannungsschutz-Dioden de- Fehlerhaftes Spannungsversor- Dioden fekt. gungsmodul tauschen. Weitere Informationen zu Fehlermeldungen der PSSu finden Sie in der Online-Hilfe von PSS WIN-PRO oder PAS4000. Anzeigeelemente Legende LED ein LED blinkt LED aus Bedienungsanleitung PSSu E F PS1(-T) 21298-DE-06...
-
Seite 31: Anzeigeelemente Des Status Der Module Supply Und Periphery Supply
Spannungs- versorgung für Module Sup- 24 V - - - Fehler in der Spannungs- versorgung für Periphery Supply keine Span- nungsversor- gung für Peri- phery Supply grün fehlerfreie Spannungs- versorgung für Periphery Supply Bedienungsanleitung PSSu E F PS1(-T) 21298-DE-06... -
Seite 32: Status-Byte
Fehler im ST-Teil der PSSu allgemeiner Fehler im ST-Teil der PSSu keine Fehler bei FS-Modulen min. ein FS-Modul meldet einen Fehler keine Fehler bei ST-Modulen min. ein ST-Modul meldet einen Fehler reserviert Bedienungsanleitung PSSu E F PS1(-T) 21298-DE-06... -
Seite 33: Kapitel 8 Technische Daten
24 V 24 V Spannungstoleranz -30 %/+25 % -30 %/+25 % Strombelastbarkeit bei UB 10 A 10 A Bemessungsstoßspannung 3050 V 3050 V Potenzialtrennung zwischen Modu- le Supply und Periphery Supply 3050 V 3050 V Bedienungsanleitung PSSu E F PS1(-T) 21298-DE-06... - Seite 34 Norm EN 60068-2-6 EN 60068-2-6 Frequenz 10 - 150 Hz 10 - 1000 Hz Amplitude 0,35 mm 0,35 mm Beschleunigung Breitbandrauschen nach Norm – EN 60068-2-64 Frequenz – 5 - 500 Hz Beschleunigung – 1,9grms Bedienungsanleitung PSSu E F PS1(-T) 21298-DE-06...
- Seite 35 Höhe 76 mm 76 mm Breite 25,2 mm 25,2 mm Tiefe 60,2 mm 60,2 mm Gewicht 57 g 60 g Mechanische Codierung Farbe gelb gelb Bei Normenangaben ohne Datum gelten die 2015-03 neuesten Ausgabestände. Bedienungsanleitung PSSu E F PS1(-T) 21298-DE-06...
-
Seite 36: Kapitel 9 Bestelldaten
PSSu BS-R 2/8 C Basismodul mit Käfigzugfederklemmen, ausschließlich zur Span- 312 655 nungsauffrischung und zur Bildung von Potenzialgruppen PSSu BS-R 2/8 C- Basismodul mit Käfigzugfederklemmen, ausschließlich zur Span- 314 655 nungsauffrischung und zur Bildung von Potenzialgruppen, T-Typ Bedienungsanleitung PSSu E F PS1(-T) 21298-DE-06... - Seite 37 Titelseite Support Technische Unterstützung von Pilz erhalten Sie rund um die Uhr. Amerika Australien Niederlande Brasilien +61 3 95600621 +31 347 320477 +55 11 97569-2804 Österreich Kanada Europa +43 1 7986263-0 +1 888-315-PILZ (315-7459) Belgien, Luxemburg Schweiz Mexiko +32 9 3217575...
