Pilz PIT oe USB Bedienungsanleitung
Befehls- und meldegeräte
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Pilz PIT oe USB
Inhaltszusammenfassung für Pilz PIT oe USB
- Seite 1 PIT oe USB Befehls- und Meldegeräte Bedienungsanleitung-1005599-DE-02...
- Seite 2 Formulierung dieses Dokuments gewählt. Es wird versichert, dass alle Personen diskriminierungsfrei und gleichberechtigt betrachtet werden. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
-
Seite 3: Inhaltsverzeichnis
Abmessungen in mm ........................ Verdrahtung ........................... Allgemeine Hinweise zur Verdrahtung..................USB-Schnittstelle ........................Versorgungsspannung......................Klemmenbelegung........................Anschlussbeispiel ........................Beispiel für die Verwendung in Pilz-Systemen ................. Wartung und Prüfung ......................Technische Daten ........................Bestelldaten ........................... Produkt ............................. Zubehör ............................ Bedienungsanleitung PIT oe USB... -
Seite 4: Einführung
PIT oe USB Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PIT oe USB. Sie gilt, bis eine neue Dokumen- tation erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts. -
Seite 5: Übersicht

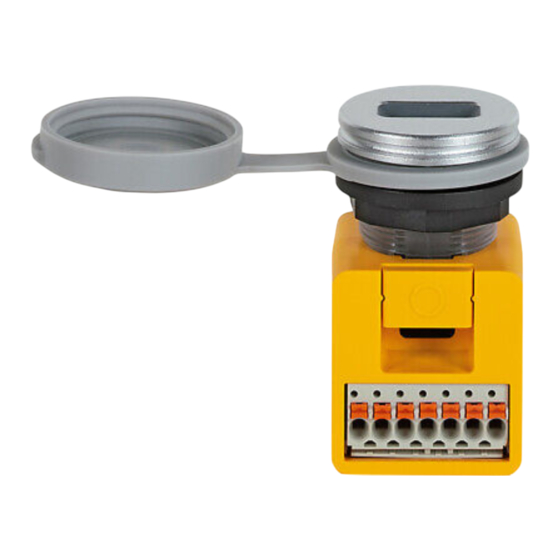

Übersicht Gerätemerkmale aktivierbare USB-Schnittstelle Schutzkappe zum Schutz vor Verschmutzung, Schutzklasse IP65 für Einbauöffnungen D22 (Durchmesser 22,3 mm +0,4 mm/-0,0 mm) gemäß EN 60947-5-1 mit Verdrehsicherung Geräteansicht Legende [1] Aktivierbare USB-Schnittstelle [2] LED-Anzeige [3] Schutzkappe [4] USB-Device-Schnittstelle [5] steckbarer Klemmenblock Bedienungsanleitung PIT oe USB 1005599-DE-02... -
Seite 6: Sicherheit
PIT oe USB Sicherheit Bestimmungsgemäße Verwendung Das PIT oe USB ist eine aktivierbare USB-Schnittstelle. In Verbindung mit einem Authentifi- zierungssystem, z. B. PITreader, kann die USB-Schnittstelle für die verschiedenen Berech- tigungsstufen aktiviert oder deaktiviert werden. Nicht bestimmungsgemäße Verwendung Als nicht bestimmungsgemäß gilt insbesondere jegliche bauliche, technische oder elektrische Veränderung des Produkts,... -
Seite 7: Sicherheitsvorschriften
Veränderungen irgendeiner Art vorgenommen wurden (z. B. Austauschen von Bau- teilen auf den Leiterplatten, Lötarbeiten usw). Entsorgung Beachten Sie bei der Außerbetriebsetzung die lokalen Gesetze zur Entsorgung von elek- tronischen Geräten (z. B. Elektro- und Elektronikgerätegesetz). Bedienungsanleitung PIT oe USB 1005599-DE-02... -
Seite 8: Funktionsbeschreibung
PIT oe USB Funktionsbeschreibung Das PIT oe USB ist eine aktivierbare USB-Schnittstelle. In Verbindung mit einem Authentifi- zierungssystem, z. B. PITreader, kann die USB-Schnittstelle für verschiedene Berechti- gungsstufen aktiviert oder deaktiviert werden. Die USB-Schnittstelle wird aktiviert, wenn am Eingang ein High-Signal (24 V) anliegt. -
Seite 9: Betriebszustände
LED aus Zustand Bedeutung USB-Schnittstelle ist nicht aktiviert USB-Schnittstelle ist aktiviert, es wurde noch kein USB-Device ge- steckt USB-Schnittstelle ist aktiviert, es wurde ein USB-Device gesteckt USB-Schnittstelle ist aktiviert, es wurde ein Fehler erkannt (Über- strom) Bedienungsanleitung PIT oe USB 1005599-DE-02... -
Seite 10: Montage Und Demontage
Öffnung mit einer Aussparung für die Rastnase (zum Schutz gegen Verdrehen): Richten Sie die Abdichtkappe in die gewünschte Richtung aus. Führen Sie das Oberteil des PIT oe USB in die Einbauöffnung ein und befestigen Sie es von der anderen Seite mit der Kunststoffmutter (M22). Beachten Sie das Anzugsdrehmo- ment von 1,3 …... -
Seite 11: Abmessungen In Mm
31.5 Verdrahtung Allgemeine Hinweise zur Verdrahtung WICHTIG Das PIT oe USB darf nur an Leitungen angeschlossen werden, die aus SELV/PELV-Netzteilen versorgt werden. Das Netzteil muss den Vorschrif- ten für Kleinspannungen mit sicherer Trennung (SELV, PELV) entsprechen. WICHTIG Hinweis zur UL-Zertifizierung:... -
Seite 12: Usb-Schnittstelle
Das Produkt wird über die USB-Host-Schnittstelle versorgt. Bringen Sie an beiden Kabelen- den des USB-Kabels einen Klappferrit an (5 cm vom Steckverbinder entfernt). Klemmenbelegung Legende 1 Signal 2 0 V 3 24 V 4 Funktionserde Bedienungsanleitung PIT oe USB | 12 1005599-DE-02... -
Seite 13: Anschlussbeispiel
PIT oe USB PIT oe USB PIT oe USB Wartung und Prüfung Bei bestimmungsgemäßem Betrieb müssen an dem Produkt keine Wartungsarbeiten vor- genommen werden. Bitte schicken Sie ein fehlerhaftes Produkt an Pilz zurück. Bedienungsanleitung PIT oe USB | 13 1005599-DE-02... -
Seite 14: Technische Daten
EN 61131-2 (Zone B) Schwingungen nach Norm EN 60068-2-6 Frequenz 8,4 - 150 Hz Beschleunigung Schockbeanspruchung nach Norm EN 60068-2-27 Beschleunigung Dauer 11 ms Luft- und Kriechstrecken nach Norm EN 61131-2 Überspannungskategorie Verschmutzungsgrad Bedienungsanleitung PIT oe USB | 14 1005599-DE-02... -
Seite 15: Bestelldaten
Bei Normenangaben ohne Datum gelten die 2013-08 neuesten Ausgabestände. Bestelldaten Produkt Produkttyp Merkmale Bestell-Nr. PIT oe USB Aktivierbare USB-Schnittstelle 402313 Zubehör Produkttyp Merkmale Bestell-Nr. PIT es wrench Montageschlüssel für PIT es Taster 400222 Bedienungsanleitung PIT oe USB | 15 1005599-DE-02... -
Seite 16: Rückseite
Wir sind international vertreten. Nähere Informationen entnehmen Sie bitte unserer Homepage www.pilz.com oder nehmen Sie Kontakt mit unserem Stammhaus auf. Stammhaus: Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: info@pilz.de, Internet: www.pilz.com...
