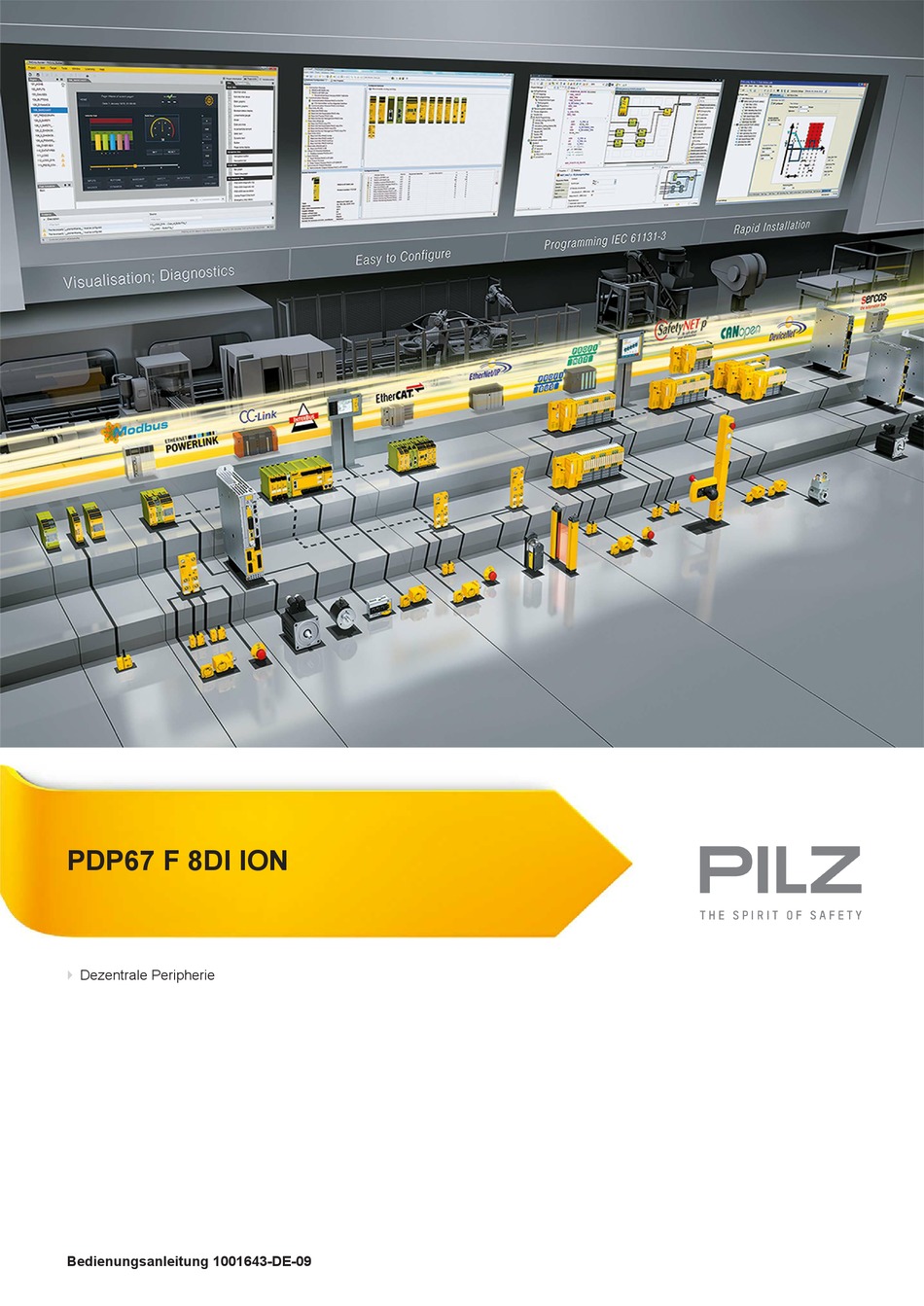

- Seite 1 PDP67 F 8DI ION Dezentrale Peripherie Bedienungsanleitung 1001643-DE-09...
- Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
-
Seite 3: Inhaltsverzeichnis
6.3.2 Beispiel: zweikanalige Sensoren, ungetaktet 6.3.3 Beispiel: einkanaliger, fehlersicherer Sensor, getaktet 6.3.4 Beispiel: zweikanaliger, fehlersicherer Sensor, getaktet Kapitel 7 Betrieb Meldungen Kapitel 8 Technische Daten Sicherheitstechnische Kennzahlen Kapitel 9 Bestelldaten Bestelldaten Modul Bestelldaten Zubehör Bedienungsanleitung PDP67 F 8DI ION 1001643-DE-09... -
Seite 4: Kapitel 1 Einführung
Einführung Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für die Produkte PDP67 F 8DI ION, PDP67 F 8DI ION VA. Sie gilt, bis eine neue Dokumentation erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts. - Seite 5 Einführung INFO liefert Anwendungstipps und informiert über Besonderheiten. Bedienungsanleitung PDP67 F 8DI ION 1001643-DE-09...
-
Seite 6: Kapitel 2 Übersicht
Übersicht Geräteaufbau 2.1.1 Gerätemerkmale Verwendung der Produkte PDP67 F 8DI ION, PDP67 F 8DI ION VA: Dezentrales Eingangsmodul für den Einsatz in rauer Industrieumgebung bis Schutzart IP67 zum Anschluss an ein Steuerungssystem von Pilz. Das Produkt hat die folgenden Merkmale: Schutzart IP67 8 Eingänge für den Anschluss von 8 einkanaligen oder 4 zweikanaligen Sensoren... -
Seite 7: Frontansicht
Schnittstelle zum Steuerungssystem oder zu X6 des Vorgängermoduls Schnittstelle zu X5 des Nachfolgemoduls LEDs: – Device – Fault – Traffic – IO0 ... IO7 Lieferumfang dezentrales Eingangsmodul PDP67 F 8DI ION/PDP67 F 8DI ION VA 4 Blindstopfen Bedienungsanleitung PDP67 F 8DI ION 1001643-DE-09... -
Seite 8: Kapitel 3 Sicherheit
Sicherheit Bestimmungsgemäße Verwendung Die Produkte PDP67 F 8DI ION, PDP67 F 8DI ION VA sind dezentrale Eingangsmodule, die für den Einsatz in rauer Industrieumgebung bis zur Schutzart IP67 geeignet sind. Das Modul kann an ein Verbindungsmodul PNOZ ml2p oder PNOZ mml2p des konfigurier- baren Steuerungssystems PNOZmulti angeschlossen werden. -
Seite 9: Entsorgung
Betreiberpersonal nicht ordnungsgemäß ausgebildet ist. 3.2.3 Entsorgung Beachten Sie bei sicherheitsgerichteten Anwendungen die Gebrauchsdauer T in den sicherheitstechnischen Kennzahlen. Beachten Sie bei der Außerbetriebsetzung die lokalen Gesetze zur Entsorgung von elektronischen Geräten (z. B. Elektro- und Elektronikgerätegesetz). Bedienungsanleitung PDP67 F 8DI ION 1001643-DE-09... -
Seite 10: Funktionsbeschreibung
Die Kommunikation mit dem Steuerungssystem erfolgt über eine sichere Datenverbindung. Der Datenaustausch erfolgt zyklisch. Diagnose Die Status- und Fehlermeldungen, die die LEDs anzeigen, werden in einem Fehler-Stack gespeichert. Dieser Fehler-Stack kann von der Systemsoftware ausgelesen werden. Bedienungsanleitung PDP67 F 8DI ION 1001643-DE-09... -
Seite 11: Kapitel 5 Montage
Versehen Sie die Montagefläche mit Innengewinden 2 x M4. Befestigen Sie das Produkt mit zwei Befestigungsschrauben auf der Montageplatte. Bei geschirmten Leitungen schließen Sie die Funktionserde an die obere Befestigungs- schraube X0 an. Abmessungen Bedienungsanleitung PDP67 F 8DI ION 1001643-DE-09... -
Seite 12: Kapitel 6 Verdrahtung
Die maximale Leitungslänge entnehmen Sie bitte der Bedienungsanleitung des Verbin- dungsmoduls. Zum Anschluss der Ein- und Ausgänge können Sie vorkonfektionierte Kabel von Pilz verwenden (siehe Bestelldaten). Wir empfehlen die Verwendung von vorkonfektionierten Steckverbindern zum An- schluss der Eingänge und Testtaktausgänge (siehe Bestelldaten). -
Seite 13: Belegung Der Verbindungsstecker
1: VCC stecker 2: CAN- A-codiert 3: GND 4: CAN+ 5: Shield Schnittstelle zum nächsten dezentra- len Modul: X6 Belegung 5-poliger M12 Buch- 1: VCC senstecker 2: CAN- A-codiert 3: GND 4: CAN+ 5: Shield Bedienungsanleitung PDP67 F 8DI ION 1001643-DE-09... -
Seite 14: Beispiel: Einkanaliger, Fehlersicherer Sensor, Ungetaktet
Abhängig von der Anwendung können schwerste Körperverletzun- gen und Tod verursacht werden. Vermeiden Sie Kurzschlüsse durch – entsprechende Kabelführung – Verdrahtung nach den Anforderungen der IEC 61076-2-101 und IEC 60204-1, Absatz 14.1.1 und 14.1.2 Bedienungsanleitung PDP67 F 8DI ION 1001643-DE-09... -
Seite 15: Beispiel: Zweikanalige Sensoren, Ungetaktet
Anwenderprogramm die Funktionsfähigkeit beider Sensorkanäle durch Plausibilitätsprüfung überwacht wird. Der Sensor muss für den fehlersicheren Einsatz zugelassen sein. Bei Sensoren mit unterschiedlichen (diversitären) Kanälen können benachbarte Ein- gänge verwendet werden. Kurzschlüsse erkennt das Anwenderprogramm bei der Plau- sibilitätsprüfung. Bedienungsanleitung PDP67 F 8DI ION 1001643-DE-09... -
Seite 16: Beispiel: Einkanaliger, Fehlersicherer Sensor, Getaktet
Mit einer Testtaktung werden die Eingänge auf Kurzschluss zu 24 V und korrekte Funk- tion geprüft. Nicht erkannt werden die Kurzschlüsse, die den Sensor überbrücken (Lei- tung Testtakt zum Sensor mit Leitung Sensor zum Eingang). Bedienungsanleitung PDP67 F 8DI ION 1001643-DE-09... - Seite 17 Leitungen zu verschiedenen Sensoren werden nicht er- kannt. Vermeiden Sie Kurzschlüsse durch – entsprechende Kabelführung – Verdrahtung nach den Anforderungen der IEC 61076-2-101 und IEC 60204-1, Absatz 14.1.1 und 14.1.2 einkanaliger, fehler- sicherer Sensor Testtakt T0 Sicherheitsvorschriften und EMV-Richtlinien beachten! Bedienungsanleitung PDP67 F 8DI ION 1001643-DE-09...
-
Seite 18: Beispiel: Zweikanaliger, Fehlersicherer Sensor, Getaktet
Kurzschlüssen, die den Sensor überbrücken (Leitung Testtakt zum Sensor mit Leitung Sensor zum Eingang). zweikanaliger Sensor mit diversitären Kanälen Testtakt T1 Testtakt T0 zweikanaliger Sensor mit gleichartigen Kanälen Testtakt T1 Testtakt T0 Sicherheitsvorschriften und EMV-Richtlinien beachten! Bedienungsanleitung PDP67 F 8DI ION 1001643-DE-09... -
Seite 19: Kapitel 7 Betrieb
1-Signal liegt an LEDs grün Vom Verbindungsmodul wurde ein Taktfehler erkannt. Nach Beheben des Fehlers arbeitet das dezentrale Ein- gangsmodul nach einer kurzen Wartezeit von wenigen Se- kunden wieder normal weiter. 0-Signal liegt an Bedienungsanleitung PDP67 F 8DI ION 1001643-DE-09... -
Seite 20: Eingänge
0,70 ms 0,70 ms Potenzialtrennung nein nein Halbleiterausgänge 773600 773614 Anzahl Halbleiterausgänge einpolig plusschaltend Funktion 24 V DC-Ausgang, Standardaus- 24 V DC-Ausgang, Standardaus- gang, Testtaktausgang gang, Testtaktausgang Nennspannung 24 V DC 24 V DC Bedienungsanleitung PDP67 F 8DI ION 1001643-DE-09... - Seite 21 Norm EN 60068-2-27 EN 60068-2-27 Beschleunigung Dauer 11 ms 11 ms EN 60068-2-29 EN 60068-2-29 nach Norm Beschleunigung Dauer 16 ms 16 ms Luft- und Kriechstrecken nach Norm IEC 60664-1 IEC 60664-1 Überspannungskategorie Verschmutzungsgrad Bedienungsanleitung PDP67 F 8DI ION 1001643-DE-09...
-
Seite 22: Abmessungen
INFO Die SIL-/PL-Werte einer Sicherheitsfunktion sind nicht identisch mit den SIL-/PL-Werten der verwendeten Geräte und können von diesen abwei- chen. Wir empfehlen zur Berechnung der SIL-/PL-Werte der Sicherheits- funktion das Software-Tool PAScal. Bedienungsanleitung PDP67 F 8DI ION 1001643-DE-09... -
Seite 23: Bestelldaten
Bestelldaten Bestelldaten Bestelldaten Modul Produkttyp Merkmale Bestell-Nr. PDP67 F 8DI ION Dezentrales Eingangsmodul 773 600 PDP67 F 8DI ION VA Dezentrales Eingangsmodul, V2A-Gewinde- 773 614 ring Bestelldaten Zubehör Stopfen Produkttyp Merkmale Bestell-Nr. Caps for IP67 moduls Blindstopfen 380 324 Kabel... - Seite 24 Stecker, M12, gerade, 5-polig, A-codiert 380 308 PSS67 M12 connector Buchse, M12, gerade, 5-polig, A-codiert 380 309 PSS67 M12 connector Stecker, M12, gewinkelt, 5-polig, A-codiert 380 310 PSS67 M12 connector Buchse, M12, gewinkelt, 5-polig, A-codiert 380 311 Bedienungsanleitung PDP67 F 8DI ION 1001643-DE-09...
