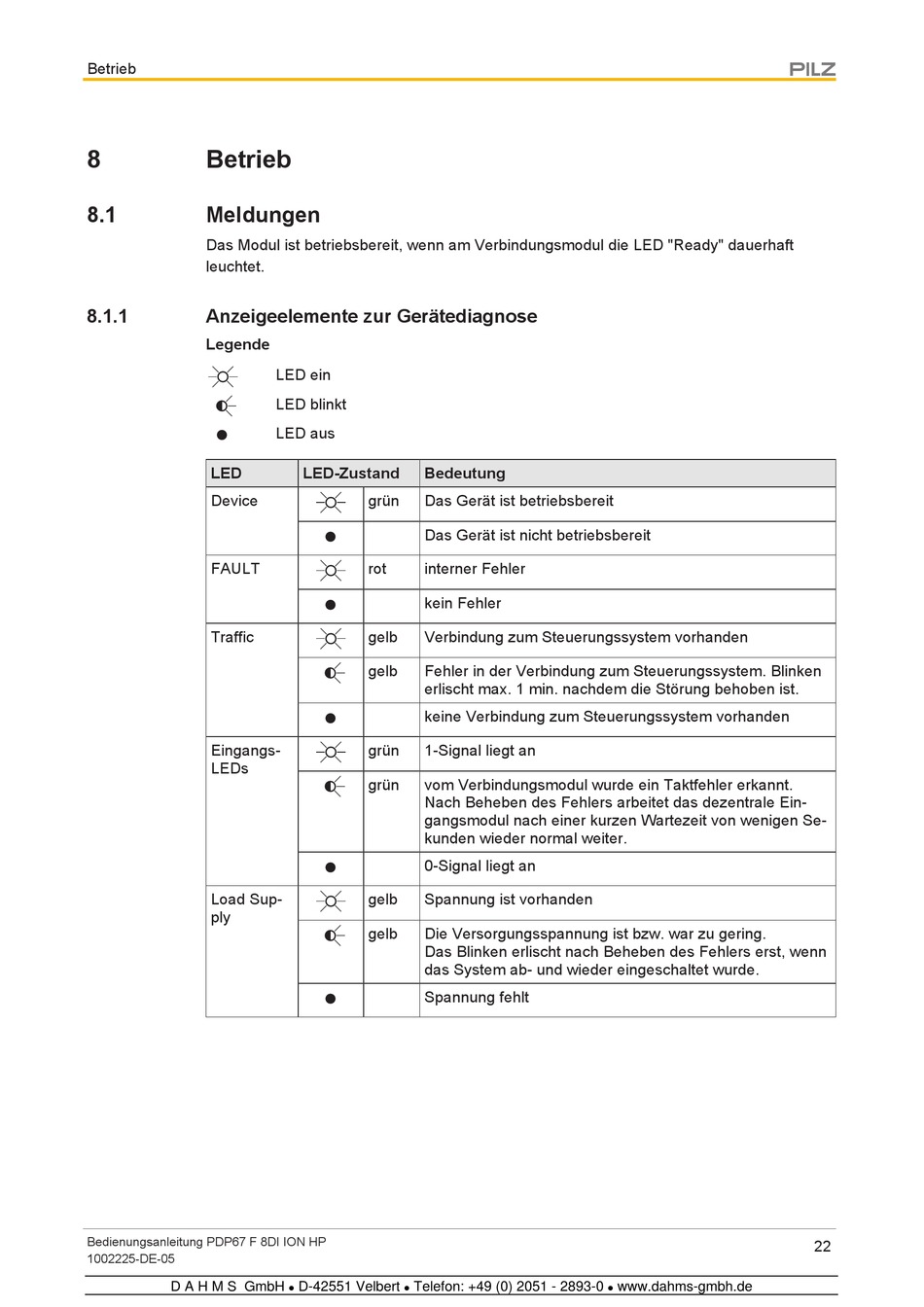

Pilz PDP67 F 8DI ION HP Bedienungsanleitung Seite 22

Betrieb
8 Betrieb
8.1 Meldungen
Das Modul ist betriebsbereit, wenn am Verbindungsmodul die LED "Ready" dauerhaft
leuchtet.
8.1.1 Anzeigeelemente zur Gerätediagnose
Legende
LED
Device
FAULT
Traffic
Eingangs-
LEDs
Load Sup-
ply
Bedienungsanleitung PDP67 F 8DI ION HP
1002225-DE-05
D A H M S GmbH
LED ein
LED blinkt
LED aus
LED-Zustand Bedeutung
grün Das Gerät ist betriebsbereit
Das Gerät ist nicht betriebsbereit
rot interner Fehler
kein Fehler
gelb Verbindung zum Steuerungssystem vorhanden
gelb Fehler in der Verbindung zum Steuerungssystem. Blinken
erlischt max. 1 min. nachdem die Störung behoben ist.
keine Verbindung zum Steuerungssystem vorhanden
grün 1-Signal liegt an
grün vom Verbindungsmodul wurde ein Taktfehler erkannt.
Nach Beheben des Fehlers arbeitet das dezentrale Ein-
gangsmodul nach einer kurzen Wartezeit von wenigen Se-
kunden wieder normal weiter.
0-Signal liegt an
gelb Spannung ist vorhanden
gelb Die Versorgungsspannung ist bzw. war zu gering.
Das Blinken erlischt nach Beheben des Fehlers erst, wenn
das System ab- und wieder eingeschaltet wurde.
Spannung fehlt
