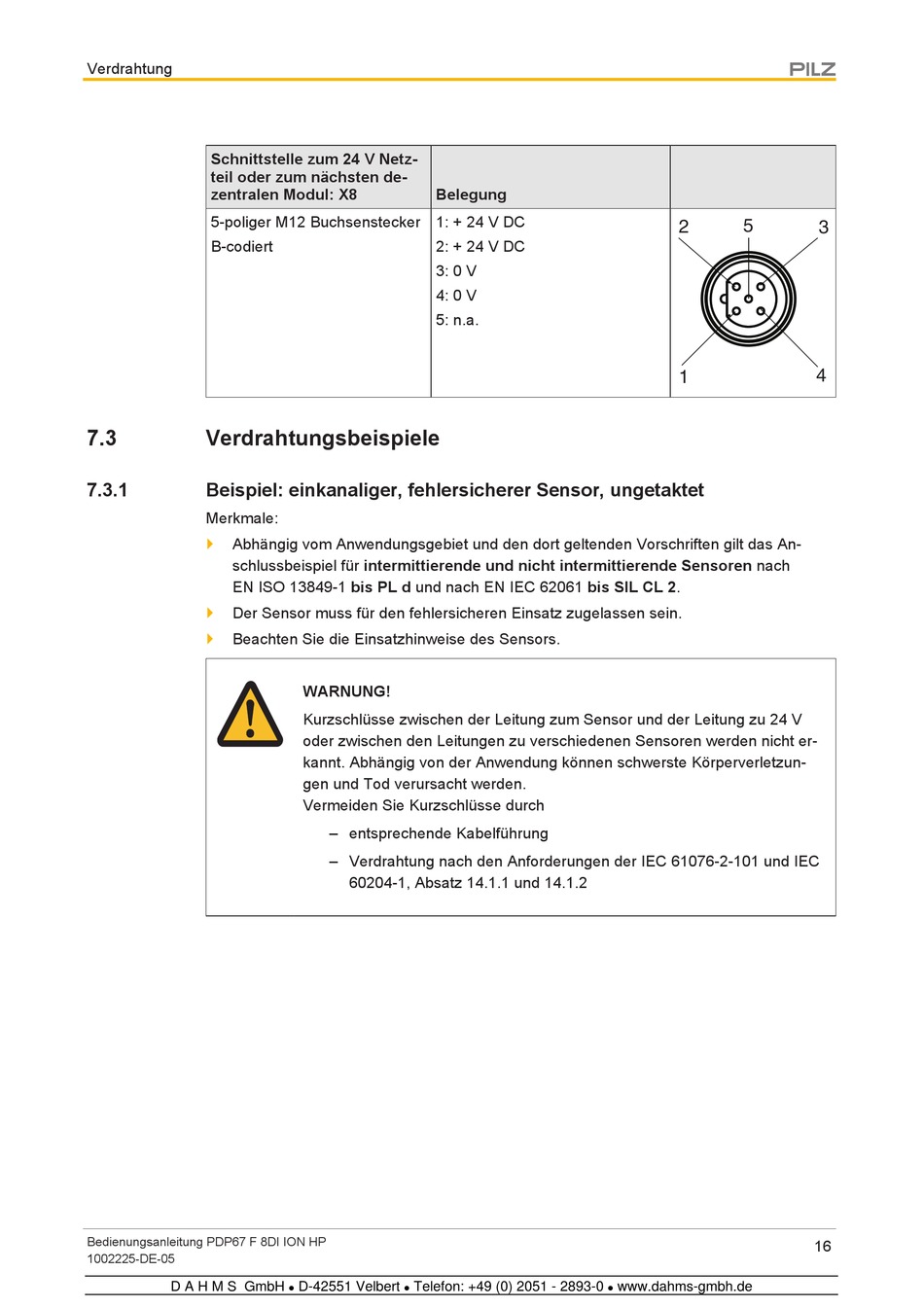

Verdrahtung
Schnittstelle zum 24 V Netz-
teil oder zum nächsten de-
zentralen Modul: X8
5-poliger M12 Buchsenstecker
B-codiert
7.3
Verdrahtungsbeispiele
7.3.1
Beispiel: einkanaliger, fehlersicherer Sensor, ungetaktet
Merkmale:
}
Abhängig vom Anwendungsgebiet und den dort geltenden Vorschriften gilt das An-
schlussbeispiel für intermittierende und nicht intermittierende Sensoren nach
EN ISO 13849-1 bis PL d und nach EN IEC 62061 bis SIL CL 2.
}
Der Sensor muss für den fehlersicheren Einsatz zugelassen sein.
}
Beachten Sie die Einsatzhinweise des Sensors.
Bedienungsanleitung PDP67 F 8DI ION HP
1002225-DE-05
D A H M S GmbH
Belegung
1: + 24 V DC
2: + 24 V DC
3: 0 V
4: 0 V
5: n.a.
WARNUNG!
Kurzschlüsse zwischen der Leitung zum Sensor und der Leitung zu 24 V
oder zwischen den Leitungen zu verschiedenen Sensoren werden nicht er-
kannt. Abhängig von der Anwendung können schwerste Körperverletzun-
gen und Tod verursacht werden.
Vermeiden Sie Kurzschlüsse durch
– entsprechende Kabelführung
– Verdrahtung nach den Anforderungen der IEC 61076-2-101 und IEC
60204-1, Absatz 14.1.1 und 14.1.2
