Versorgungsspannung

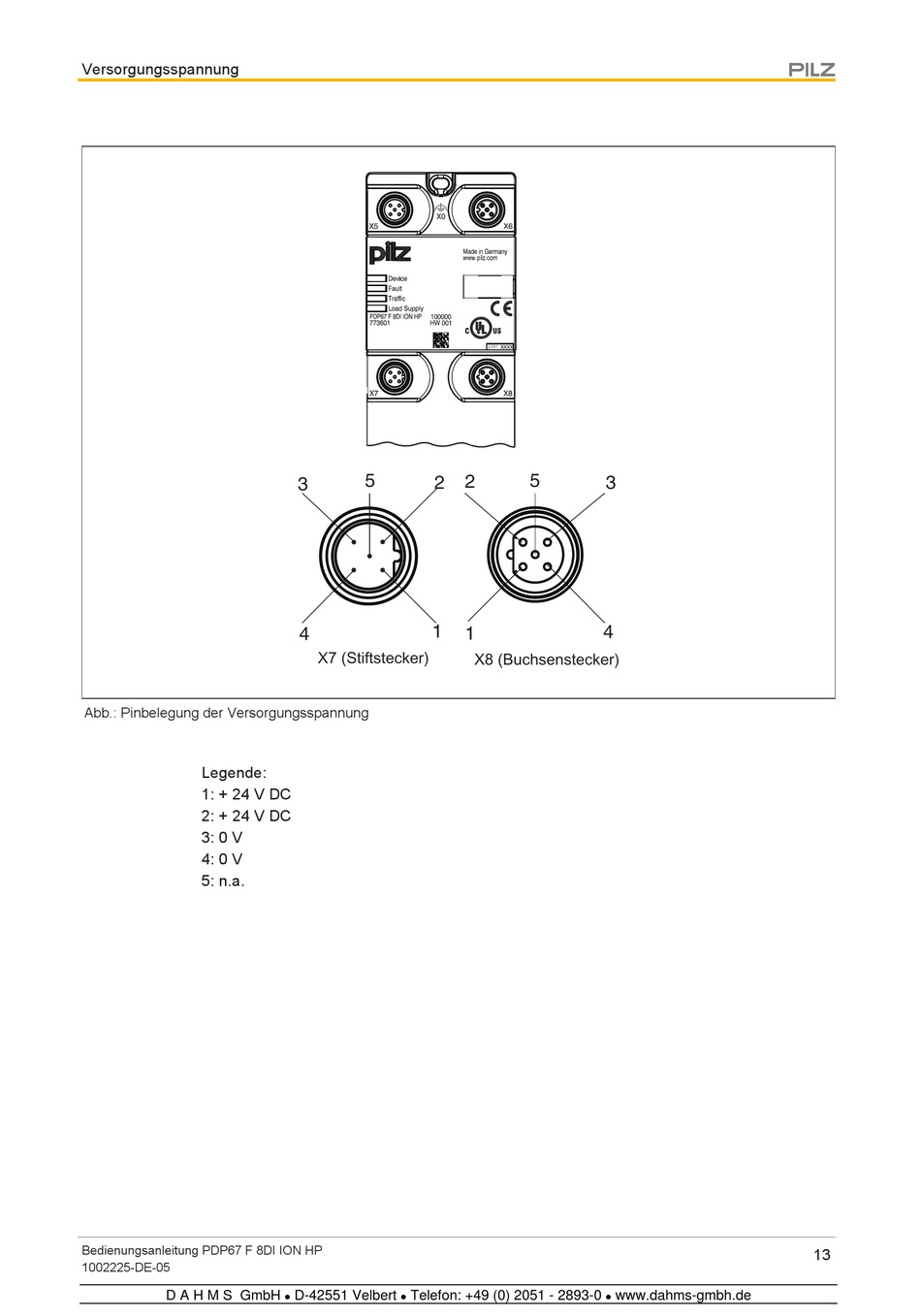

Abb.: Pinbelegung der Versorgungsspannung
Legende:
1: + 24 V DC
2: + 24 V DC
3: 0 V
4: 0 V
5: n.a.
Bedienungsanleitung PDP67 F 8DI ION HP
1002225-DE-05
D A H M S GmbH
5
2
3
1
4
X7 (Stiftstecker)
D-42551 Velbert Telefon: +49 (0) 2051 - 2893-0
 
5
2
3
4
1
X8 (Buchsenstecker)
