ifm Vision Assistant 3D-Kamera O3D3xx

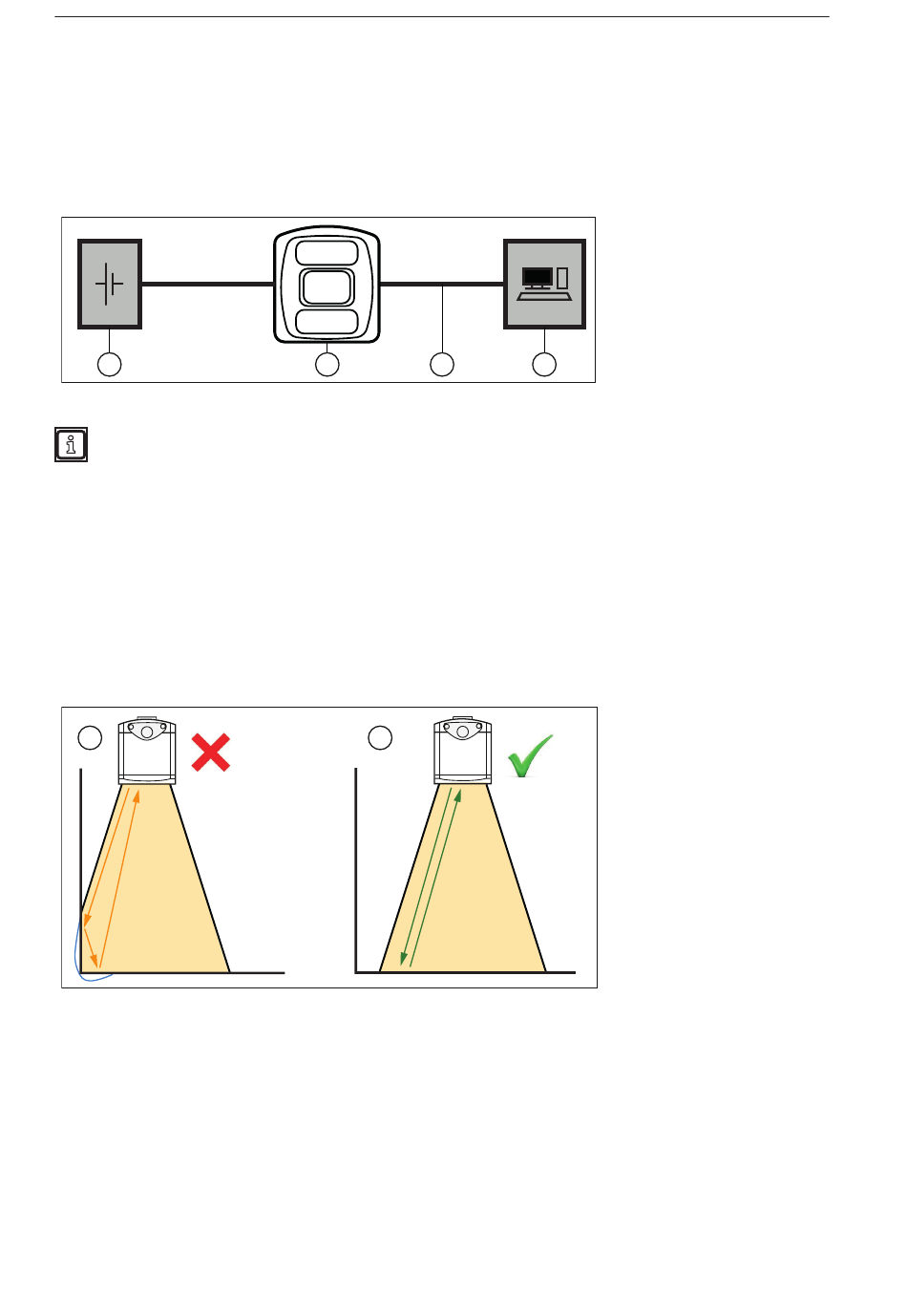

3 Installation

3.1 Hardware

► Gerät an die Spannungsversorgung anschließen .
► Gerät über das Netzwerkkabel mit der Ethernet-Schnittstelle des PCs verbinden .
1
Weitere Informationen zum elektrischen Anschluss und zur genauen Pinbelegung → Kurzanleitung
oder Bedienungsanleitung .
3.1.1 Maßnahmen zum Verhindern von Mehrfachreflexionen
Bei Messungen von folgenden Objekten können Mehrfachreflexionen auftreten:
● Stark glänzende Oberflächen
● Innenwände von Hohlkörpern (z . B . Schachteln)
● Oberflächen mit geringem Abstand zum Gerät (z . B . Wände)
Mehrfachreflexionen verlängern die Laufzeit des Lichts und täuschen so einen größeren Abstand zum
Gerät vor .
1
► Gerät in ausreichendem Abstand zu Oberflächen installieren .
► Gerät nicht auf eine flache Oberfläche legen (z . B . ein Tisch bei Vorführungen des Gerätes) .
6
2 3
2
1: Netzteil 24 V
2: Gerät
3: Ethernet-Kabel
4: PC
4
1: Mehrfachreflexion an naher
Oberfläche
Der vorgetäuschte Abstand ist
blau dargestellt .
2: Korrekte Installation
