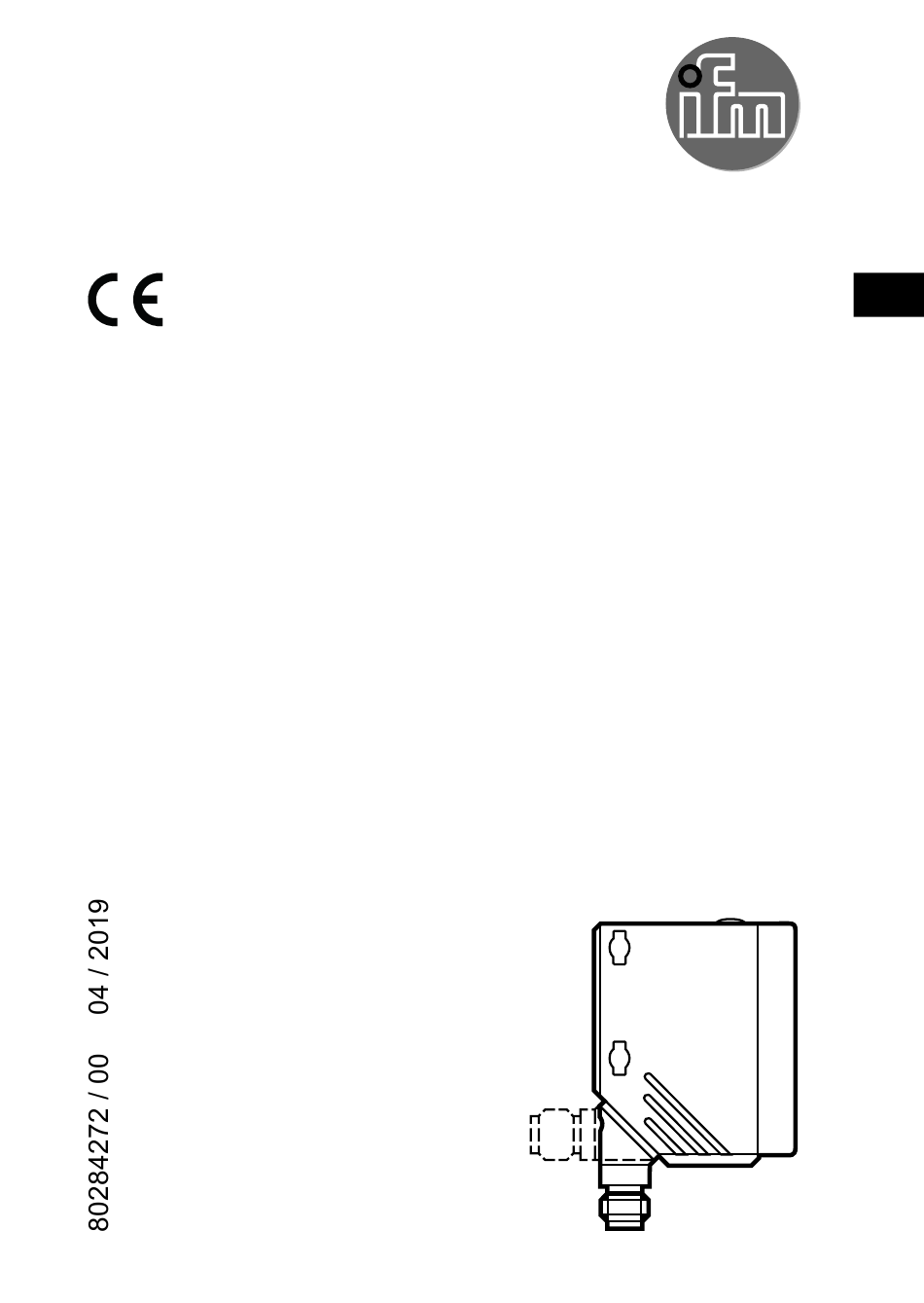

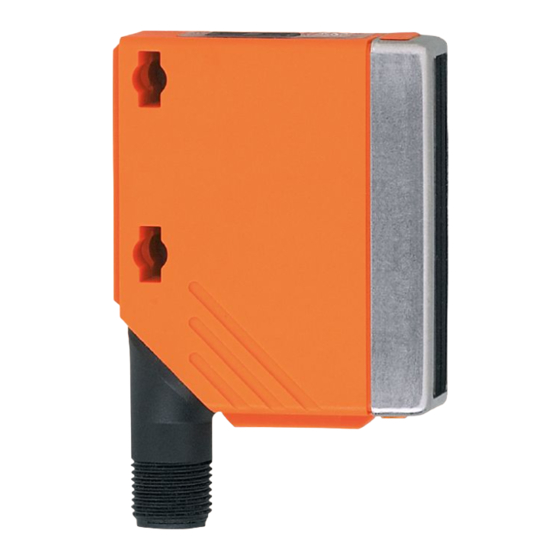

- Seite 1 Bedienungsanleitung Reflexlichttaster mit Hintergrundausblendung O5H7xx...
-
Seite 2: Verwendete Symbole
1 Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich. 2 Sicherheitshinweise Gemäß cULus Vorsicht - Wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungseinwirkung führen. -
Seite 3: Montage
4 Montage ► Den Reflexlichttaster auf das zu erfassende Objekt ausrichten ► Mit Hilfe einer Montagehalterung befestigen. Hinweis: Die zu erfassenden Objekte sollten sich quer zur Geräteoptik bewegen. ► Bei anderen Bewegungsrichtungen vorher testen, ob eine sichere Schaltfunktion gewährleistet ist. 5 Bedien- und Anzeigeelemente 1: LED 2: [OUT on]... - Seite 4 ► Anlage spannungsfrei schalten. ► Gerät folgendermaßen anschließen: DC PNP Pin 1 = L+ (10...36 V DC) (Pin 2 = nicht belegt) Pin 3 = L- Pin 4 = Last (PNP, 200 mA) 7 Einstellungen 7.1 Gerät soll schalten, wenn das Objekt erkannt wird ►...
-
Seite 5: Einstellen Maximaler Empfindlichkeit
► Die Frontscheibe des Geräts von Verschmutzungen freihalten. ► Zur Reinigung keine Lösungsmittel oder Reiniger verwenden, die den Kunststoff beschädigen könnten. ► Das Modulgehäuse nicht öffnen. Es befinden sich keine Komponenten im Inneren, die vom Benutzer selbst gewartet werden könnten. Technische Daten und weitere Informationen unter www.ifm.com...
