ifm Vision Assistant 3D-Kamera O3D3xx
Je nachdem welche Einstellungen aktiviert sind, kann die Ziel-Bildwiederholrate vom Gerät nicht erreicht
werden . Die folgenden Einstellungen wirken sich auf die Ziel-Bildwiederholrate aus:
● Maximal sichtbare Entfernung (→ „7.3.2 Maximal sichtbare Entfernung einstellen")
● Belichtungsmodus, Belichtungszeit, Belichtungsautomatik (→ „7.3.3 Belichtungsmodus einstellen")
● Framerate optimierter Modus (→ „7.3.2 Maximal sichtbare Entfernung einstellen")
● Filter (→ „7.3.5 Filter anwenden")
● Bildverarbeitung
Beachten Sie die Hinweise zum Kühlen des Gerätes in der Bedienungsanleitung, wenn der fol-
gende Hinweis angezeigt wird:

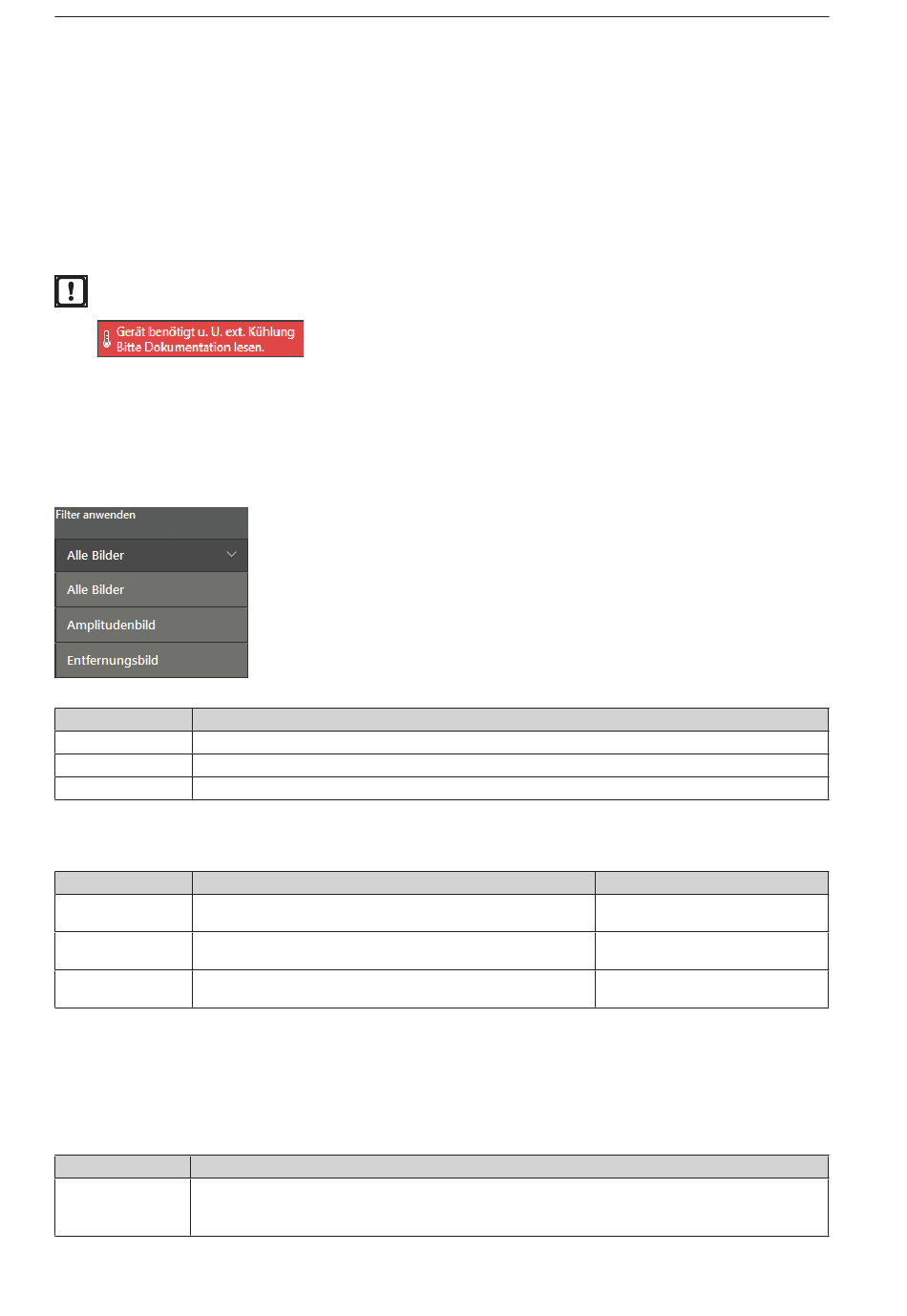

7.3.5 Filter anwenden

Zur Optimierung der Wiederholgenauigkeit können Filter angewandt werden .
► In der Auswahlliste "Filter anwenden" die Bildart auswählen, auf die die Filter angewandt werden sollen:
Option Beschreibung
Alle Bilder Die Filter werden auf das Entfernungsbild und das Amplitudenbild angewandt .
Amplitudenbild Die Filter werden nur auf das Amplitudenbild angewandt .
Entfernungsbild Die Filter werden nur auf das Entfernungsbild angewandt .
► Räumlichen Filter auswählen:
Option Beschreibung
Jeder Punkt wird durch den Median der benachbarten Punkte
Medianfilter
ersetzt .
Jeder Signalwert wird durch den Mittelwert ersetzt, der über die
Mittelwertfilter
Signalwerte der benachbarten Punkte berechnet wird .
Die Intensität eines Punkts wird durch den gewichteten Mittelwert
Bilateralfilter
der Intensitäten von benachbarten Punkten ersetzt .
► Matrixgröße auswählen .
> Die Matrixgröße bestimmt das Fenster um den zu berechnenden Punkt . Die in diesem Fenster liegen-
den Punkte werden zur Berechnung herangezogen .
► Zeitlichen Filter auswählen:
Option Beschreibung
Ein gewichteter Mittelwert über aufeinanderfolgende Bilder wird berechnet . Neuere Bilder haben dabei
mehr Gewicht als ältere Bilder .
Exponentialfilter
Dieser Filter kann nur auf die Triggerquelle "Kontinuierlich" angewandt werden .
44
Eigenschaften
● Gute Kantenerhaltung
● Moderate Auswertezeit
● Schlechte Kantenerhaltung
● Kurze Auswertezeit
● Sehr gute Kantenerhaltung
● Sehr lange Auswertezeit
