7.3.6 3D-Datenausschnitt definieren
Mit dem 3D-Datenausschnitt können die Daten eingegrenzt werden, welche für die weitere Berechnung
verwendet werden sollen . Ist der 3D-Datenausschnitt definiert, werden nur die Daten innerhalb der Min-/
Max-Werte für die weitere Berechnung verwendet . Die Daten außerhalb der Min-/Max-Werte werden
verworfen .

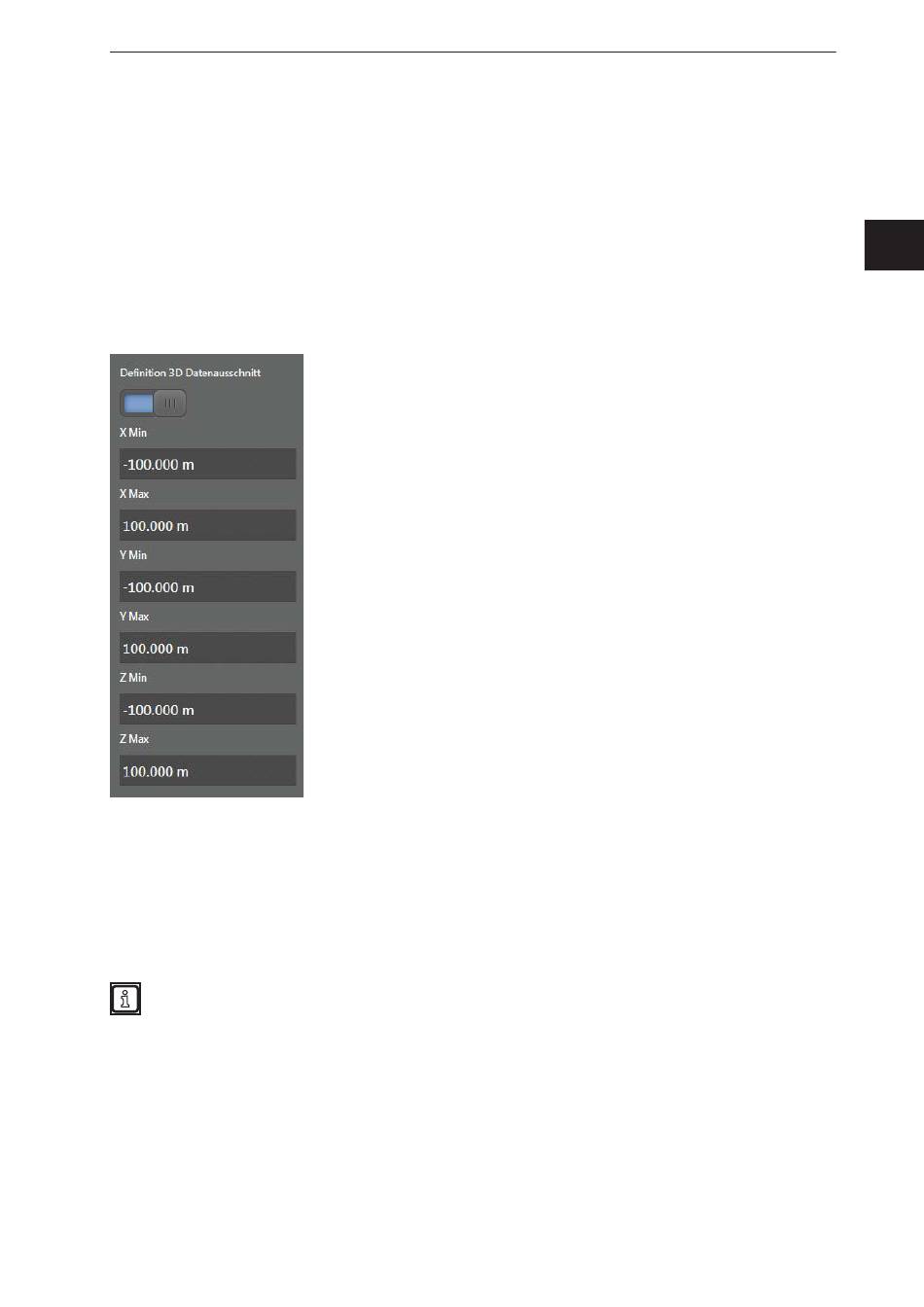

Ist die Schaltfläche "Definition 3D Datenausschnitt" aktiv, kann für jede der drei Koordinatenachsen ein
Min- und Max-Wert definiert werden .
3D-Datenausschnitt definieren
► Schaltfläche "Definition 3D Datenausschnitt" auf "Ein" stellen .
> Die Felder für den 3D-Datenausschnitt werden eingeblendet .
► Min-/Max-Werte für die drei Koordinatenachsen eintragen .
Der definierte Datenausschnitt wird in den Ansichten unterschiedlich dargestellt:
● In der 3D-Ansicht werden Daten innerhalb des 3D-Datenausschnittes ausgeblendet .
● In der 2D-Ansicht werden Daten innerhalb des 3D-Datenausschnittes in magenta angezeigt .
Über XML-RPC kann ein Koordinatensystem transformiert werden . Der 3D-Datenausschnitt wird
auf die Transformation angewendet .
