Typ 3232, 3233, 3234, 3235,
Produktbeschreibung
• Gelber Zylinder ragt maximal aus dem Handrad heraus:
Ventil geöffnet (Stellung AUF)
Antrieb DN65, DN80 und DN100 (Membrangröße)
Ab DN65 zeigt eine Spindelverlängerung die Ventilstellung an:
• Spindelverlängerung vollständig im Handrad versenkt:
Ventil geschlossen (Stellung ZU)
• Spindelverlängerung ragt maximal aus dem Handrad heraus:
Ventil geöffnet (Stellung AUF)
5.4 Produktidentifizierung
5.4.1 Typschild
Nennweite
(Membrangröße)
Typ
3233
TG44
00442376
Identnummer
Leitungsanschluss,
Mediumsdruck

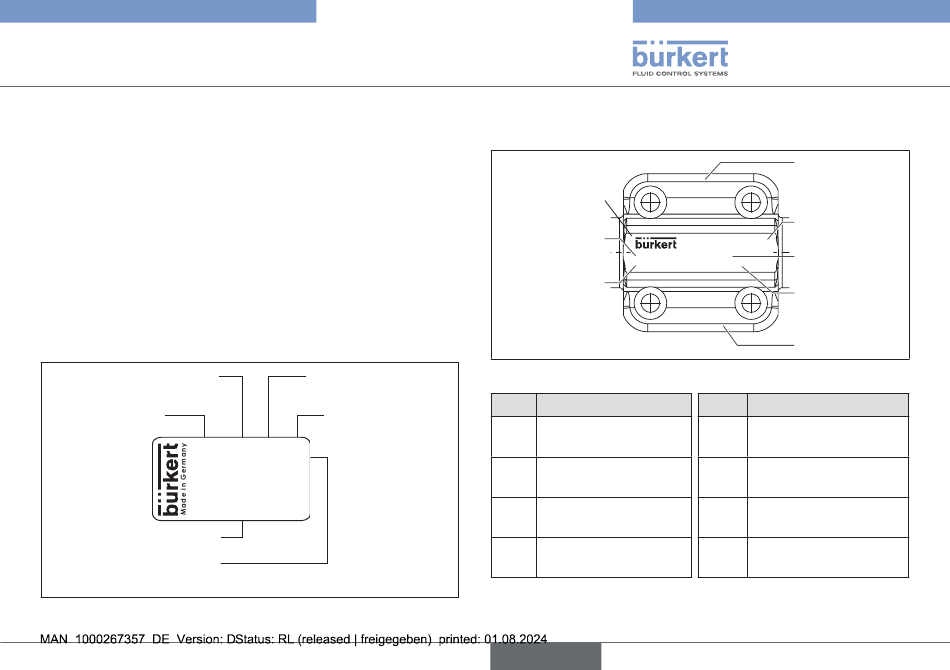

Abb. 5: Beschreibung des Typschilds (Beispiel)
3239
Dichtwerkstoff
Gehäusewerkstoff
25,0 EPDM VS
Pmed 10bar
W36LP
5.4.2 Beschriftung auf dem Ventilgehäuse
aus Schmiedestahl
1
2
1.4435/316L(VS)
PN16/CWP150
3
XXXXXXXXXX
Abb. 6: Beschriftung auf dem Ventilgehäuse aus Schmiedestahl
Pos. Beschreibung
1 Firmenzeichen
2 Werkstoff
3 Nenndruck
4 Chargen-Nummer
deutsch
4
XX F
5
XXXXXXXX/XXX
6
XXXX
XXXXXX
7
8
Pos. Beschreibung
5 Fertigungsnummer /
Seriennummer
6 Selbstentleerungs-
winkel
7 Kundenspezifischer
Text (optional)
8 Nennweite und
Rohrmaße
