Typ 3232, 3233, 3234, 3235,
- Der Selbstentleerungswinkel ist auf Ventilgehäusen aus
Schmiedestahl (VS) und Rohrumformgehäusen (VP) als Wert
angegeben.
- Die Markierung auf dem Leitungsanschluss von Ventilgehäusen
dient als Orientierungshilfe. Die Markierung muss nach oben
zeigen.
- Der tatsächliche Selbstentleerungswinkel muss mit einem
geeigneten Messwerkzeug eingestellt werden.
- F ür Ventilgehäuse ohne Winkelangabe, finden Sie den Selbst-
entleerungswinkel im Internet:
/ Typ / Manuals / Zusatzanleitung „Winkelangaben zur Selbst-
entleerung von Membranventilen".
Markierung für Selbst-
entleerungswinkel

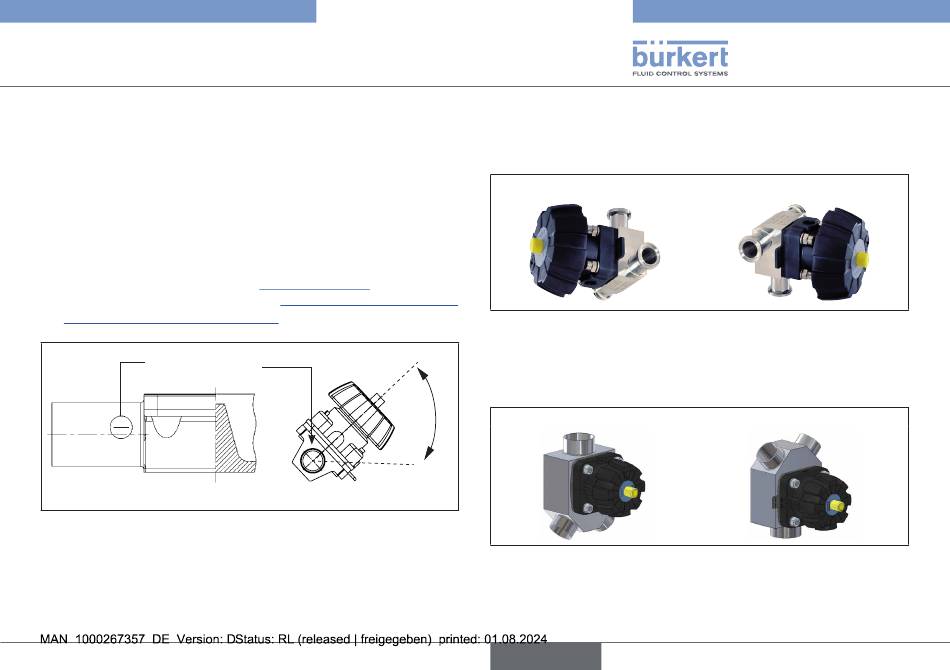

Abb. 10: Einbaulage zur Selbstentleerung des Ventilgehäuses
3239
Montage
www.buerkert.de
7.1.2 Einbaulage T-Ventilgehäuse
Für den Einbau der T-Ventile in Ringleitungen werden folgende
Einbaulagen empfohlen:
Bei Zuführung eines Mediums:
Abb. 11: Einbaulage des Typs 3234
7.1.3 Einbaulage Y-Ventilgehäuse
Für den Einbau der Y-Ventile in Anlagen werden folgende Einbau-
lagen empfohlen:
α
Bei Zuführung eines Mediums:
Abb. 12: Einbaulage des Typs 3239
deutsch
Bei Entnahme von Medium:
Bei Entnahme von Medium:
