5.2.2 Membranventil mit T-Ventilgehäuse

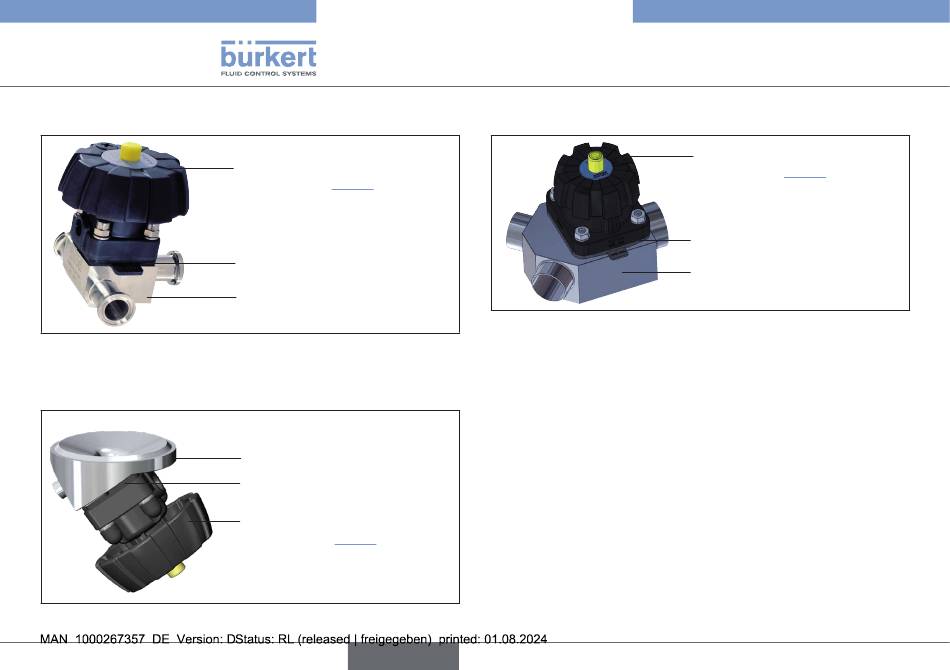

Abb. 2: T-Ventilgehäuse, Typ 3234
5.2.3 Membranventil mit
Bodenablassgehäuse
Abb. 3: Bodenablassgehäuse, Typ 3235
8
Handrad mit Stellungsanzeige
(siehe Kapitel „5.3.1")
Membran
T-Ventilgehäuse
Bodenablassgehäuse
Membran
Handrad mit Stellungsanzeige
(siehe Kapitel „5.3.1")
deutsch
Typ 3232, 3233, 3234, 3235,
3239
Produktbeschreibung
5.2.4 Membranventil mit Y-Ventilgehäuse
Abb. 4: Y-Ventilgehäuse, Typ 3239
5.3 Funktion
Durch die manuelle Betätigung des Handrads wird die Kraft über
eine Spindel übertragen und das Ventil geöffnet oder geschlossen.
5.3.1 Stellungsanzeige
Antrieb DN8 (Membrangröße)
Mit Öffnen des Ventils wird eine gelbe Markierung zwischen dem
Aufsatz und dem Handrad sichtbar.
Antrieb DN15 bis DN50 (Membrangröße)
Ab DN15 dient ein gelber Zylinder zur Orientierung über die
Ventilstellung:
• Gelber Zylinder vollständig im Handrad versenkt:
Ventil geschlossen (Stellung ZU)
Handrad mit Stellungsanzeige
(siehe Kapitel „5.3.1")
Membran
Y-Ventilgehäuse
