TwinLock
Montageanleitung
Eingang FREIGABE / AUFSCHLIESS-SPERRE
Dieser Eingang verhindert das Öffnen der Schlösser, die sich im TwinLock-System
befinden. Der Anschluss erfolgt an den Klemmen 39 und 40. Der aktive Pegel kann
per Software programmiert und zugleich per Jumper (JP2) eingestellt werden.

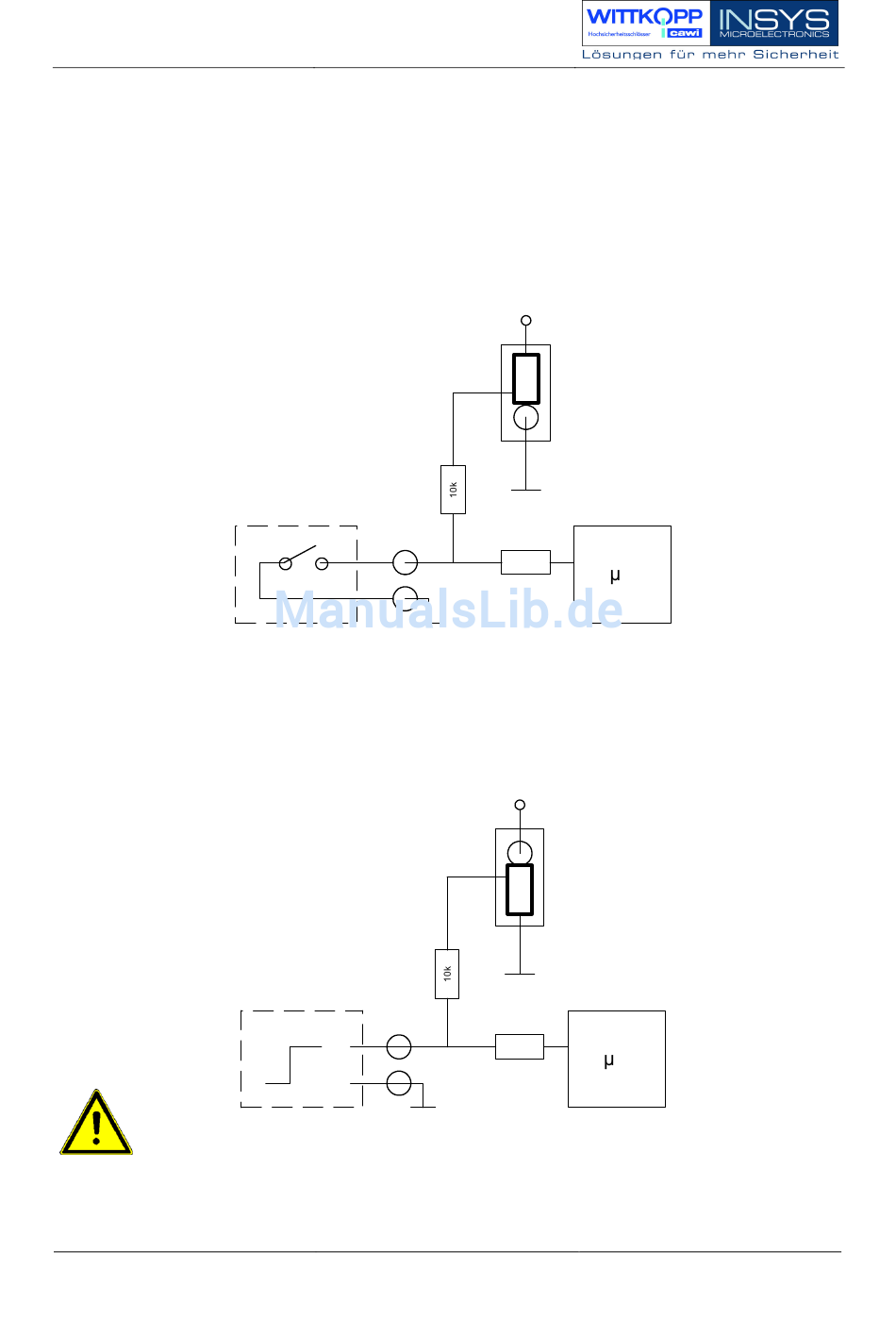

Konfiguration für einen potentialfreien Schaltkontakt der EMA (Werkseinstellung)
Konfiguration für einen spannungsführenden Kontakt der EMA
Anmerkung :
Wird kein Freigabekontakt verwendet, so muss dieser Eingang gebrückt werden,
ansonsten ist kein Öffnen bzw. Schließen des Systems möglich. (Werkseinstellung =
gebrückt -> System freigegeben)
Version 1.12
EMA
Klemme 39
Kontakt geschlossen:
Kontakt offen:
EMA
Klemme 39
12V
0V
VCC
1
2
3
JP2
GND
100k
Klemme 40
GND
Freigabe
System gesperrt
VCC
1
2
3
JP2
GND
100k
Klemme 40
GND
C
C
