TwinLock
Montageanleitung
Eingang QUITTIERUNG
Der Quittierungseingang wird für die Quittierung der Scharfschaltung benutzt. Der
Anschluss erfolgt an den Klemmen 37 und 38. Der aktive Pegel muss per Software
programmiert und zugleich auch per Jumper (JP1) eingestellt werden.
Die Quittierung der EMA wird im Display der Eingabeeinheit angezeigt
(! EMA Scharf !) verbunden mit einem akustischen Signalisierung. Der Eingang muss
spätestens 10 Sekunden nach dem Scharfschalten aktiviert werden.
Falls die EMA keinen geeigneten Quittierungsausgang zur Verfügung stellt, muss der
Eingang an den Klemmen daueraktiviert werden. (z.B. Kurzschließen der Klemmen
37 und 38, bei entsprechender Konfiguration).

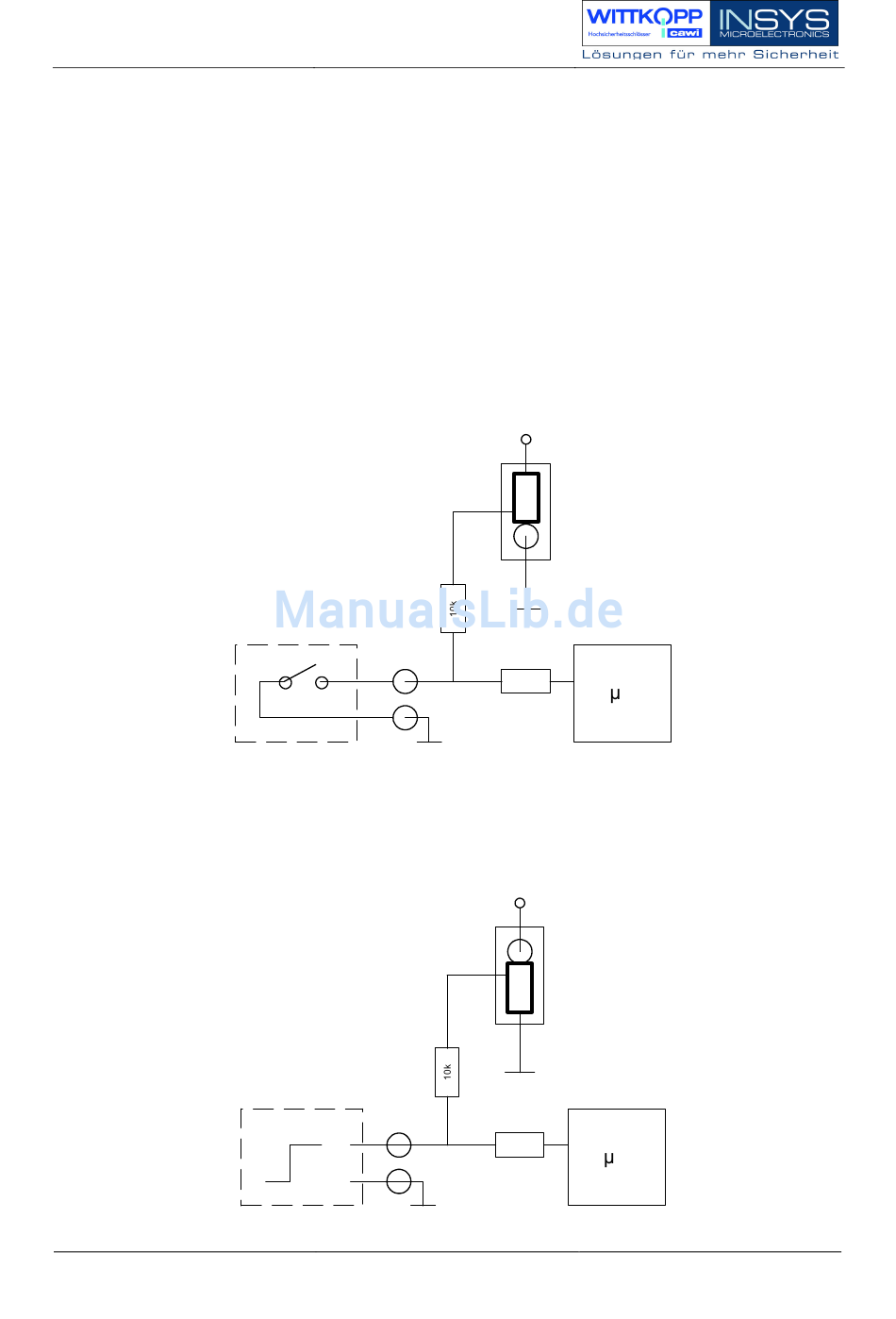

Konfiguration für einen potentialfreien Schaltkontakt der EMA (Werkseinstellung)
Konfiguration für einen spannungsführenden Kontakt der EMA
34
EMA
Klemme 37
Kontakt geschlossen:
Kontakt offen:
EMA
Klemme 37
12V
0V
VCC
1
2
3
JP1
GND
100k
Klemme 38
GND
Quittierung
keine Quittierung
VCC
1
2
3
JP1
GND
100k
Klemme 38
GND
C
C
Version 1.12
