TwinLock
Montageanleitung
Eingang EMA-BEREIT
Der Eingang EMA-BEREIT verhindert das Scharfschalten der EMA. Der Anschluss
erfolgt an den Klemmen 26 und 27. Der aktive Pegel kann per Software
programmiert und zugleich per Jumper (JP3) eingestellt werden.
Wird der Eingang aktiviert (d.h. geschlossen) so kann das System die EMA
scharfschalten.

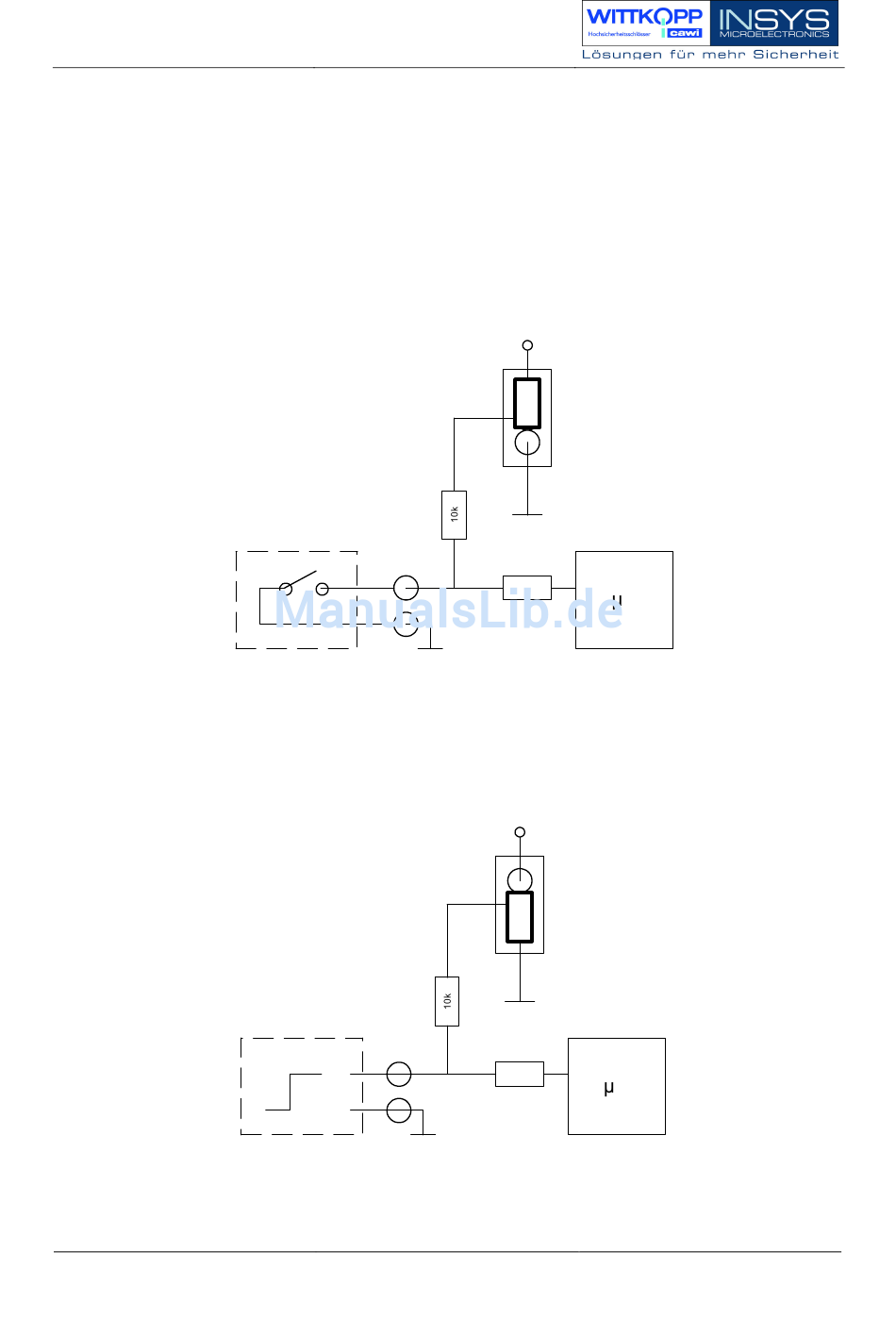

Konfiguration für einen potentialfreien Schaltkontakt der EMA
Konfiguration für einen spannungsführenden Kontakt der EMA
32
EMA
Klemme 26
Kontakt geschlossen:
Kontakt offen:
EMA
Klemme 26
12V
0V
VCC
1
2
3
JP3
GND
100k
Klemme 27
GND
EMA bereit, d.h. Scharfschalten möglich
EMA nicht bereit, d.h. kein Scharfschalten möglich
VCC
1
2
3
JP3
GND
100k
Klemme 27
GND
C
C
Version 1.12
