TwinLock
Montageanleitung

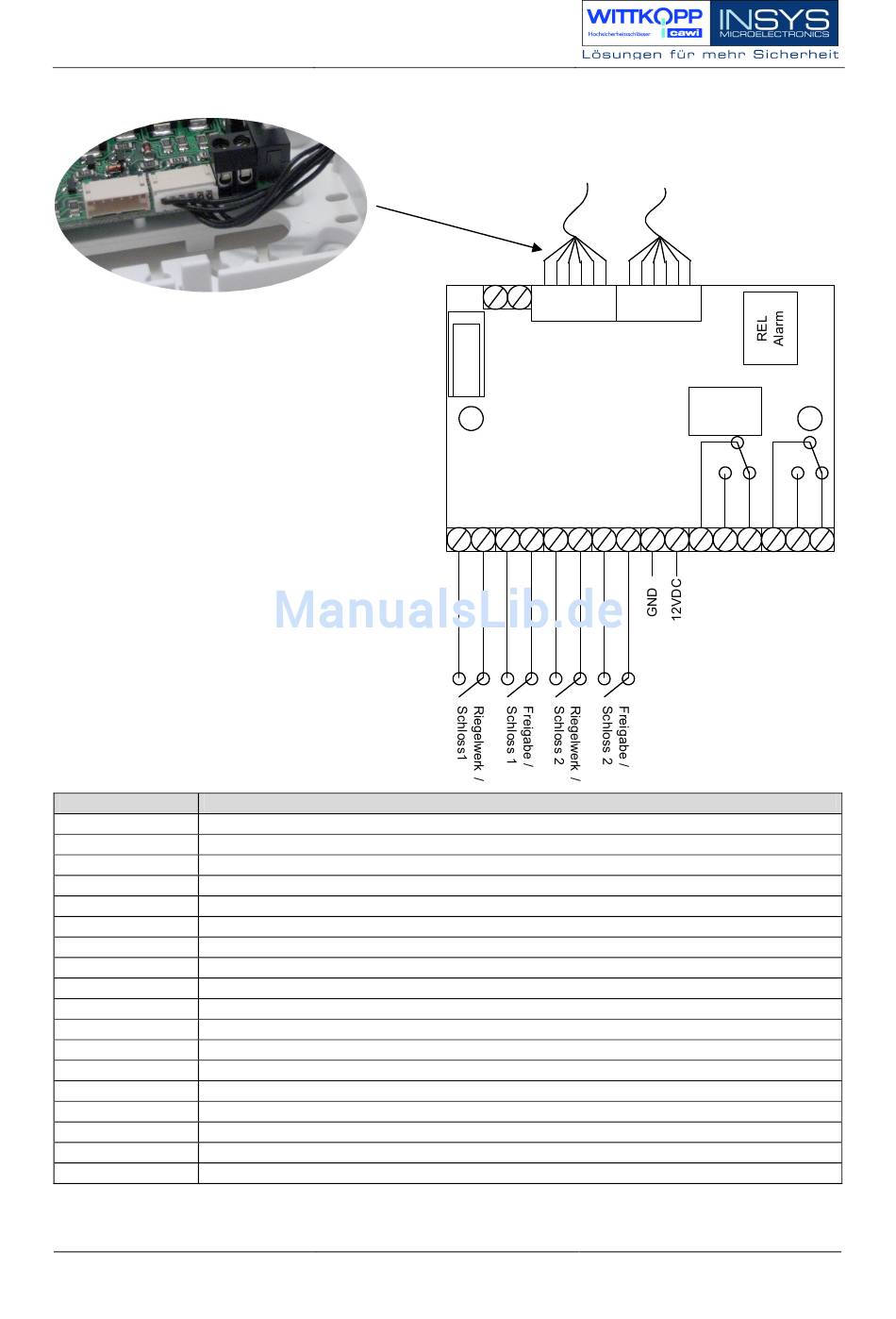

Anschlussbelegung
Klemme
Beschreibung
1
Riegelwerkskontakt Schloss 1 (Eingang)
2
GND
3
Freigabekontakt Schloss 1 (Eingang)
4
GND
5
Riegelwerkskontakt Schloss 2 (Eingang)
6
GND
7
Freigabekontakt Schloss 2 (Eingang)
8
GND
9
GND
10
12VDC
11
Gemeinsamer Anschluss : Zustand
12
Zustand: zu
13
Zustand: offen
14
Gemeinsamer Anschluss : Stiller Alarm
15
Stiller Alarm : ausgelöst
16
Stiller Alarm : Ruhezustand
Schloss1
Anschluss an TwinLock 1 über Zubehörkabel
Schloss2
Anschluss an TwinLock 2 über Zubehörkabel
Version 1.12
TwinLock / Schloss 1
Sabotagelinie
Deckelkontakt
1
TwinLock / Schloss 2
Schloss1
Schloss2
Zustand
Zustand
REL
Alarm
21
