TwinLock
Montageanleitung

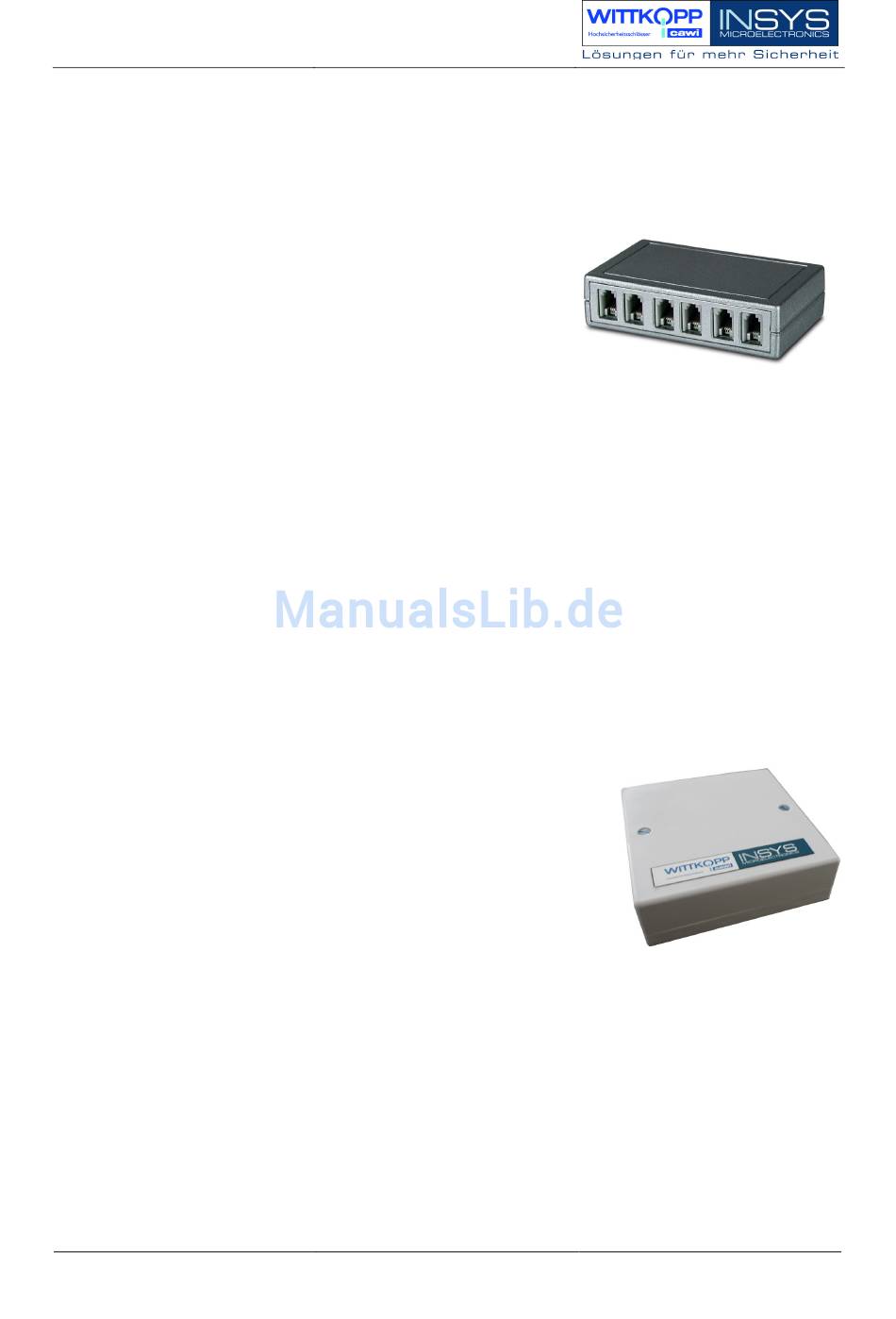

1.2.3. Busverteiler : TwinConnect
Der
Busverteiler
Verbindung der einzelnen Systemkomponenten.
Das System ist mittels eines redundanten Bussystems
(BUS A und BUS B) miteinander verbunden. Dieses
Bussystem
ermöglicht
Gesamtsystems bis auf 2/3 Schlösser (TwinLock 7220).
TwinConnect ermöglicht den Anschluss der Eingabeeinheit, der Schalteinrichtung,
sowie der Schlösser. Es besteht auch die Möglichkeit mehrere Busverteiler zu
kaskadieren, d.h. mehrere TwinConnect –Einheiten hintereinander zu schalten, um
mehrere Schlösser anschließen zu können.
Außerdem verfügt TwinConnect über einen Netzteilanschluss (12VDC), über
welchen das Schloss-System TwinLock versorgt werden kann. (Bei Anschluss der
Schalteinrichtung muss jedoch das System von der EMA aus versorgt werden.)
1.2.4. Erweiterungseinheit (Sperreinrichtung): TwinXT
Mittels der Erweiterungseinheit TwinXT kann das
TwinLock-System sehr einfach um 4 Eingänge und 2
Ausgänge erweitert werden. Prinzipiell kann an jedes,
sich im System befindliche Schloss, eine TwinXT
angeschlossen werden. Somit kann z.B. jedes Schloss
gezielt gesperrt bzw. freigegeben werden, jedes
Schloss kann mit einem Riegelwerkskontakt versehen
werden.
2 Schalteingänge (Freigabe / Riegelwerkskontakt) für Schloss 1
2 Schalteingänge (Freigabe / Riegelwerkskontakt) für Schloss 2
2 Relaisausgänge (Zustand / Stiller Alarm) (30V/1A)
Spannungsversorgung 12VDC
Sabotagelinie mit Deckelkontakt
8
TwinConnect
ermöglicht
den
Ausbau
die
des
Version 1.12
