TwinLock
Montageanleitung
2.7.3. Anschlussverteiler

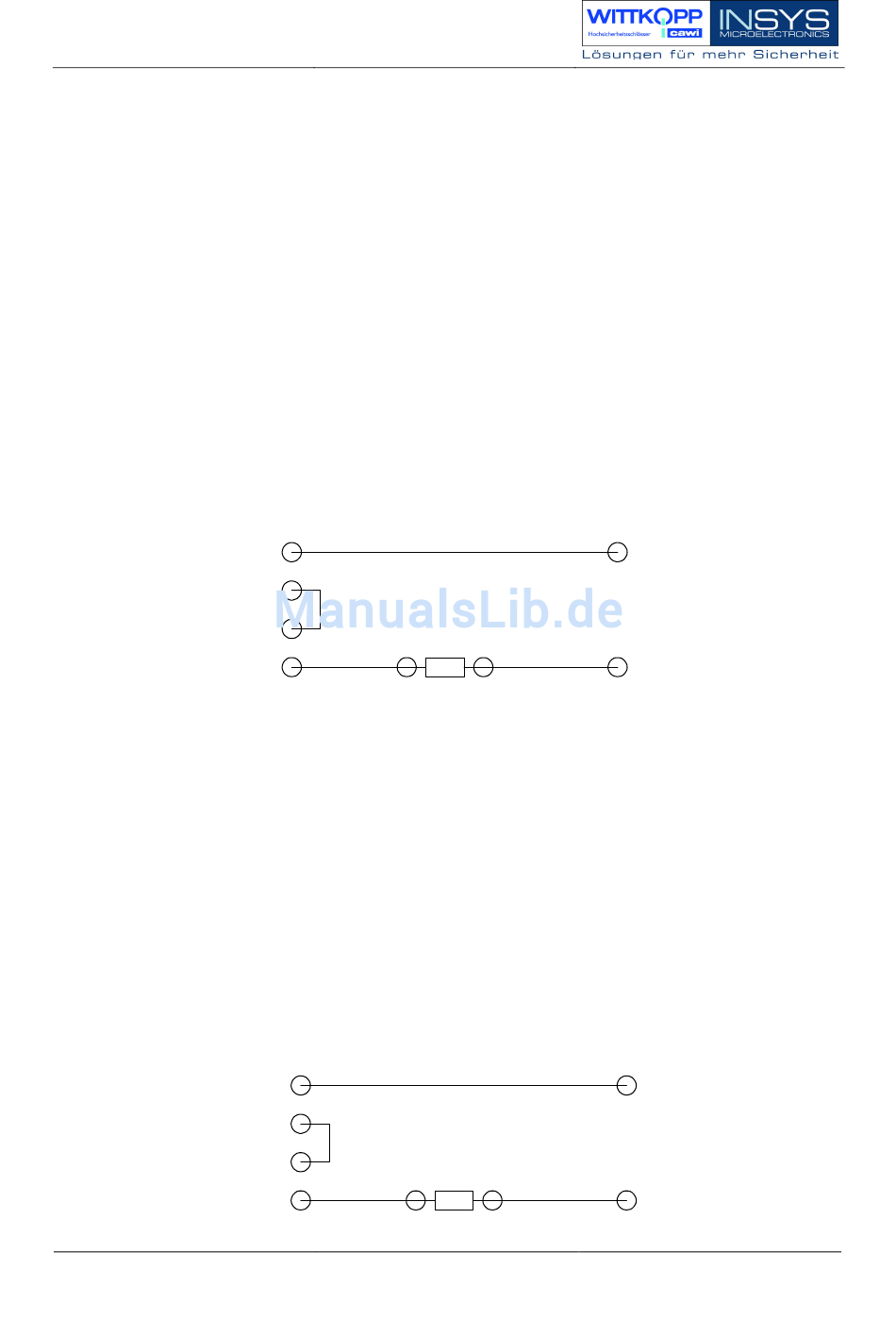

Riegelwerkskontakte
Es können 2 Riegelwerkskontakte an die Schalteinrichtung angeschlossen werden.
Riegelwerkskontakt 1 (Klemme 3 und 4)
Riegelwerkskontakt 2 (Klemme 5 und 6)
Die Schalteinrichtung dient hierbei nur als Verteiler mit der Option der
Widerstandsüberwachung durch einen einsetzbaren Widerstand R6.
Der Anschluss der EMA erfolgt über die Klemmen 11 und 12. Die Kontakte sind
jeweils potentialfrei. Wird nur ein Riegelwerkskontakt benötigt, muss der andere
Eingang an den Schraubklemmen kurzgeschlossen werden (Klemme 5 und 6 oder 3
und 4)
Klemme 3
optional
Riegelwerkskontakt 1
Klemme 4
Klemme 5
optional
Riegelwerkskontakt 2
Klemme 6
Türkontakte
Es können 2 Türkontakte an die Schalteinrichtung angeschlossen werden.
Türkontakt 1 (Klemme 7 und 8)
Türkontakt 2 (Klemme 18 und 19)
Die Schalteinrichtung dient hierbei nur als Verteiler mit der Option der
Widerstandsüberwachung durch einen einsetzbaren Widerstand R7.
Der Anschluss der EMA erfolgt über die Klemmen 9 und 10. Die Kontakte sind
jeweils potentialfrei. Wird nur ein Türkontakt benötigt, muss der andere Eingang an
den Schraubklemmen kurzgeschlossen werden (Klemme 7 und 8 oder 18 und 19)
Klemme 7
optional
Türkontakt 1
Klemme 8
Klemme 18
optional
Türkontakt 2
Klemme 19
38
R6
Widerstandsüberwachung
R7
Widerstandsüberwachung
Klemme 12
Anschluss zur EMA
Klemme 11
Klemme 10
Anschluss zur EMA
Klemme 9
Version 1.12
