INSYS TwinLock 7220/eCode/WTU/compact Montageanleitung Seite 16

TwinLock
Montageanleitung

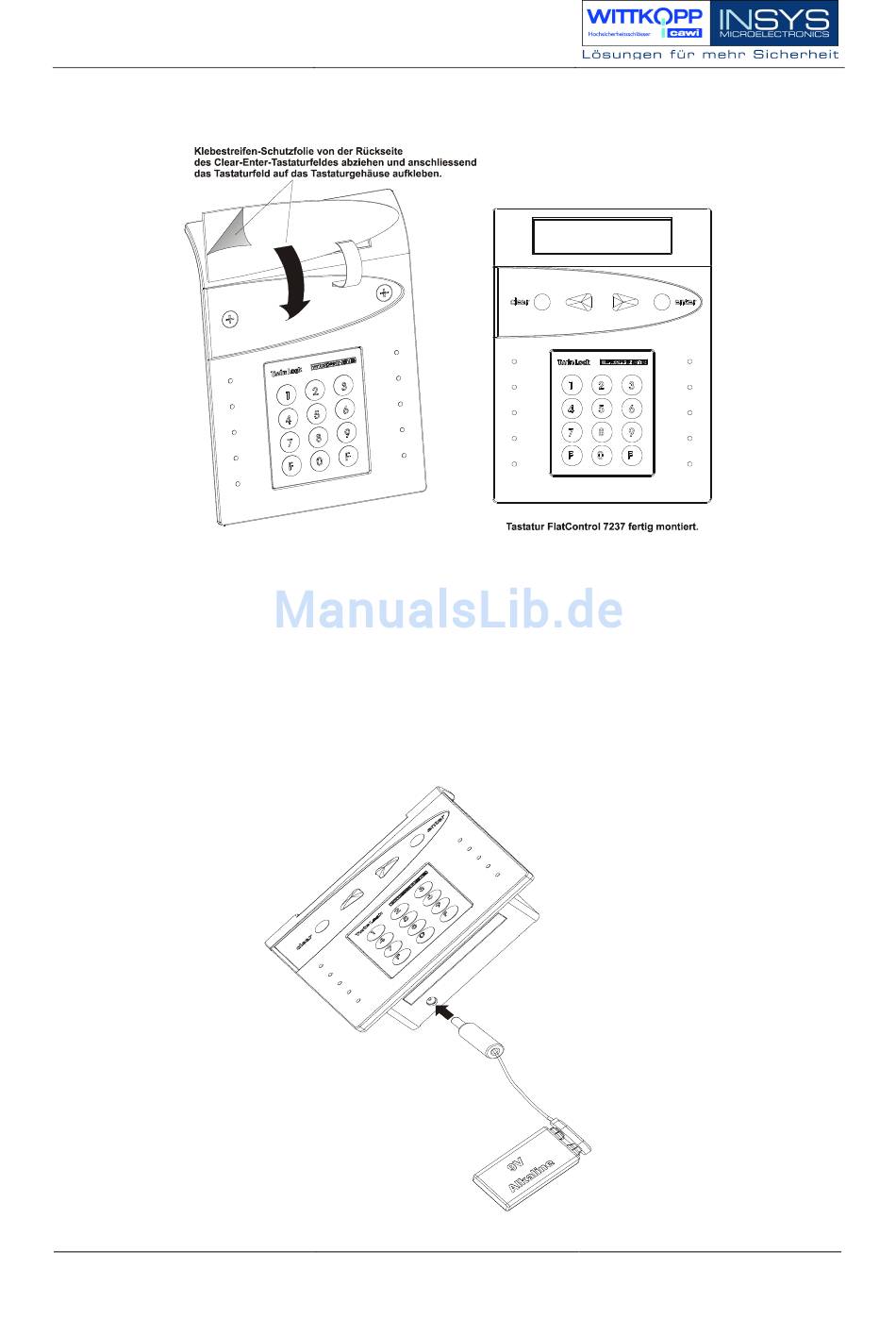

Endmontage der Tastatur an die Tresortür
Notbestromung der Tastatur
Die Spannungsversorgung von FlatControl erfolgt über jedes der beiden Buskabel.
Bei Spannungsausfall besteht die Möglichkeit einer Notbestromung für das gesamte
System über eine Buchse an der Unterseite der Tastatur.
Hierfür wird ein Adapterkabel und eine 9Volt Blockbatterie (Typ Alkaline) benötigt.
Anschluss des Adapterkabels siehe Abbildung.
16 Version 1.12
