TwinLock
Montageanleitung
Eingang UNSCHARF-SPERRE
Der Eingang UNSCHARF-SPERRE verhindert das Unscharfschalten der EMA. Der
Anschluss erfolgt an den Klemmen 28 und 29. Der aktive Pegel muss per Software
programmiert und zugleich per Jumper (JP4) eingestellt werden.
Wird der Eingang aktiviert, so kann die EMA unscharf geschalten werden.

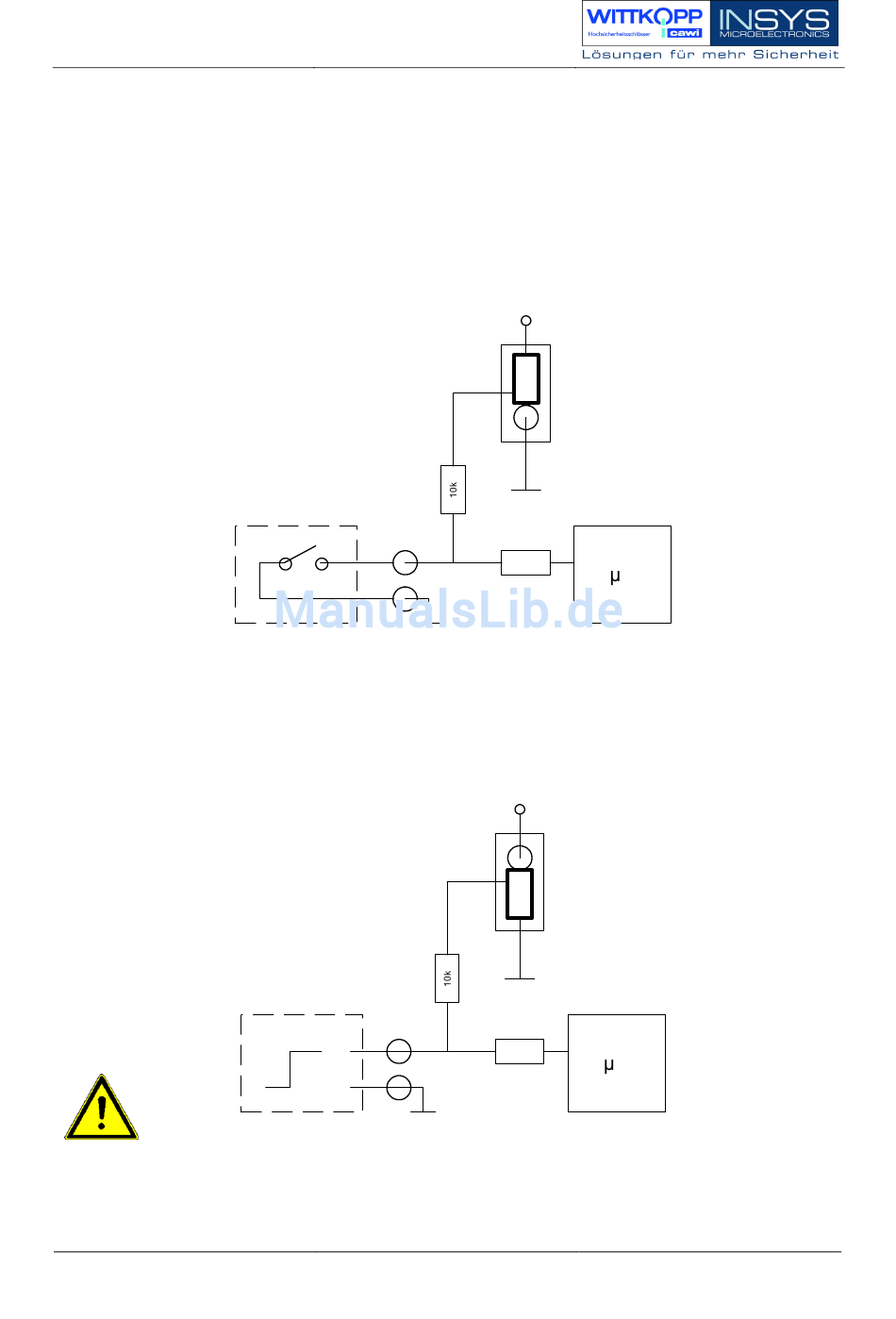

Konfiguration für einen potentialfreien Schaltkontakt der EMA
Konfiguration für einen spannungsführenden Kontakt der EMA
Anmerkung :
Wird von der EMA kein Signal für die UNSCHARF-SPERRE geliefert, so muss dieser
Eingang gebrückt werden.
Version 1.12
EMA
Klemme 28
Kontakt geschlossen:
Kontakt offen:
EMA
Klemme 28
12V
0V
VCC
1
2
3
JP4
GND
100k
Klemme 29
GND
Unscharfschalten möglich
Unscharfschalten gesperrt
VCC
1
2
3
JP4
GND
100k
Klemme 29
GND
C
C
33
