TwinLock
Montageanleitung

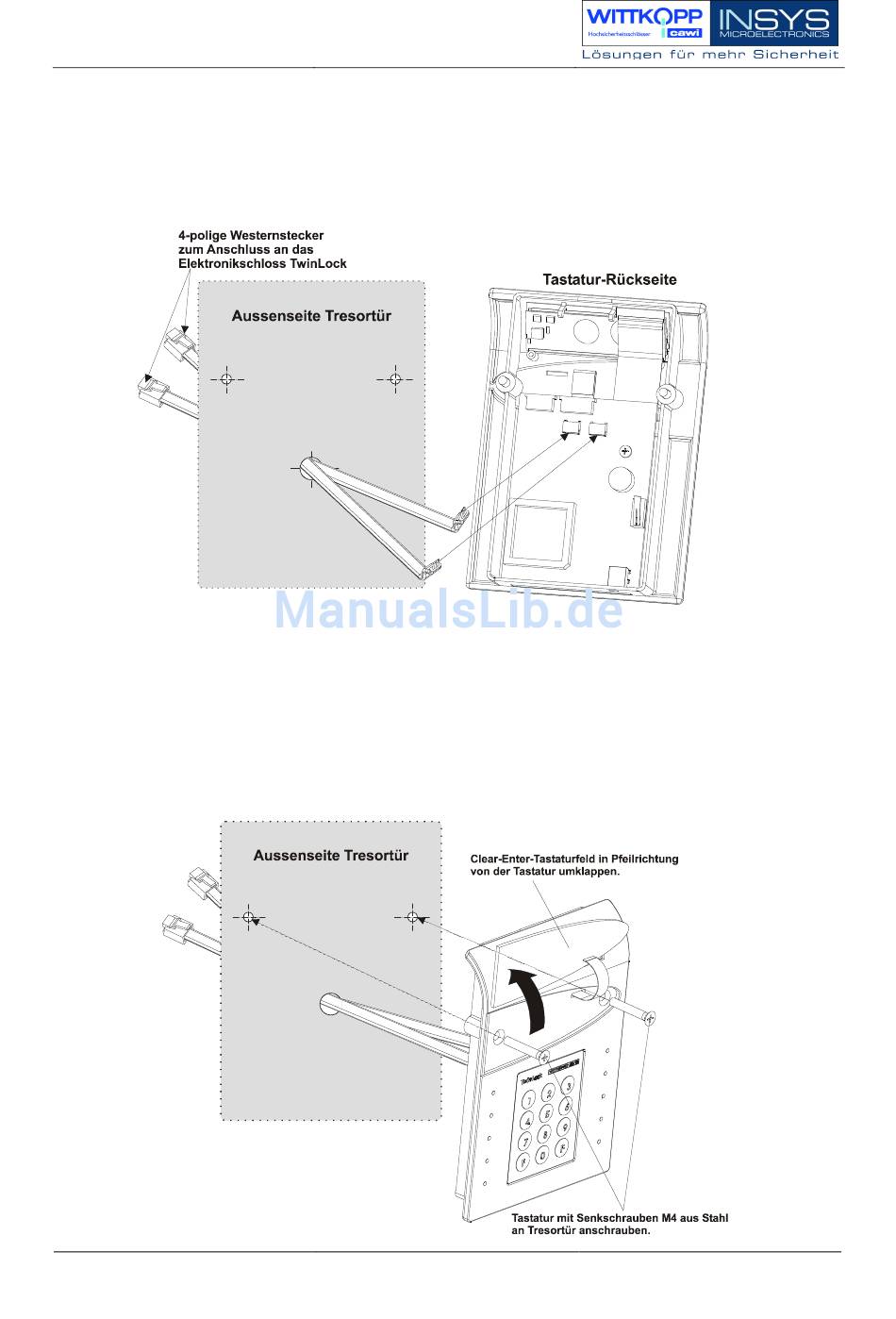

Kabelführung durch die Tresortür zur Tastatur
Beide Kabel durch den Durchbruch der Tresortür führen.
4-polige Stecker nach Abb. 2 in die vorgesehenen Buchsen der Schaltungsplatine
auf der Tastatur-Rückseite einstecken.
Anschrauben der Tastatur an die Tresortür
Das Tastaturgehäuse ist mit 2 Senkschrauben M4 aus Stahl so auf die Außenseite
der Tresortür zu montieren, dass ein dauerhafter, fester Halt des Tastaturgehäuses
gewährleistet ist. Um eine Beschädigung des Tastaturgehäuses zu vermeiden,
dürfen die Befestigungsschrauben nur mit einem maximalen Drehmoment von 1 Nm
angezogen werden.
Version 1.12
15
