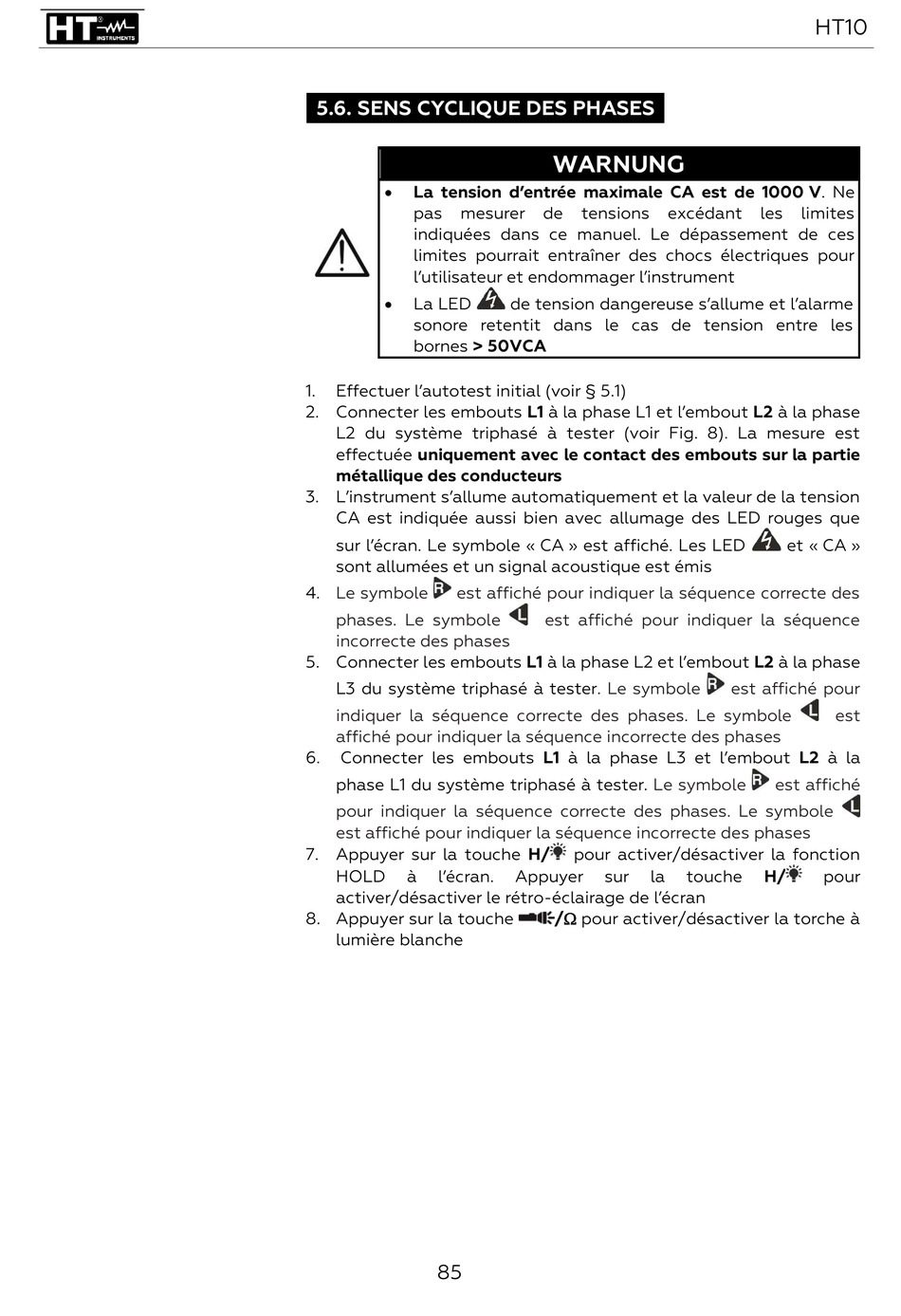

5.6. SENS CYCLIQUE DES PHASES
•
La tension d'entrée maximale CA est de 1000 V. Ne
pas
mesurer
indiquées dans ce manuel. Le dépassement de ces
limites pourrait entraîner des chocs électriques pour
l'utilisateur et endommager l'instrument
•
La LED
sonore retentit dans le cas de tension entre les
bornes > 50VCA
1.
Effectuer l'autotest initial (voir § 5.1)
2. Connecter les embouts L1 à la phase L1 et l'embout L2 à la phase
L2 du système triphasé à tester (voir Fig. 8). La mesure est
effectuée uniquement avec le contact des embouts sur la partie
métallique des conducteurs
3. L'instrument s'allume automatiquement et la valeur de la tension
CA est indiquée aussi bien avec allumage des LED rouges que
sur l'écran. Le symbole « CA » est affiché. Les LED
sont allumées et un signal acoustique est émis
4.
Le symbole
est affiché pour indiquer la séquence correcte des
phases. Le symbole
incorrecte des phases
5. Connecter les embouts L1 à la phase L2 et l'embout L2 à la phase
L3 du système triphasé à tester.
indiquer la séquence correcte des phases. Le symbole
affiché pour indiquer la séquence incorrecte des phases
6.
Connecter les embouts L1 à la phase L3 et l'embout L2 à la
phase L1 du système triphasé à tester.
pour indiquer la séquence correcte des phases. Le symbole
est affiché pour indiquer la séquence incorrecte des phases
7. Appuyer sur la touche H/
HOLD
à
l'écran.
activer/désactiver le rétro-éclairage de l'écran
8. Appuyer sur la touche
lumière blanche
85
WARNUNG
de
tensions
excédant
de tension dangereuse s'allume et l'alarme
est affiché pour indiquer la séquence
Le symbole
Le symbole
pour activer/désactiver la fonction
Appuyer
sur
la
/ pour activer/désactiver la torche à
HT10
les
limites
et « CA »
est affiché pour
est
est affiché
touche
H/
pour
