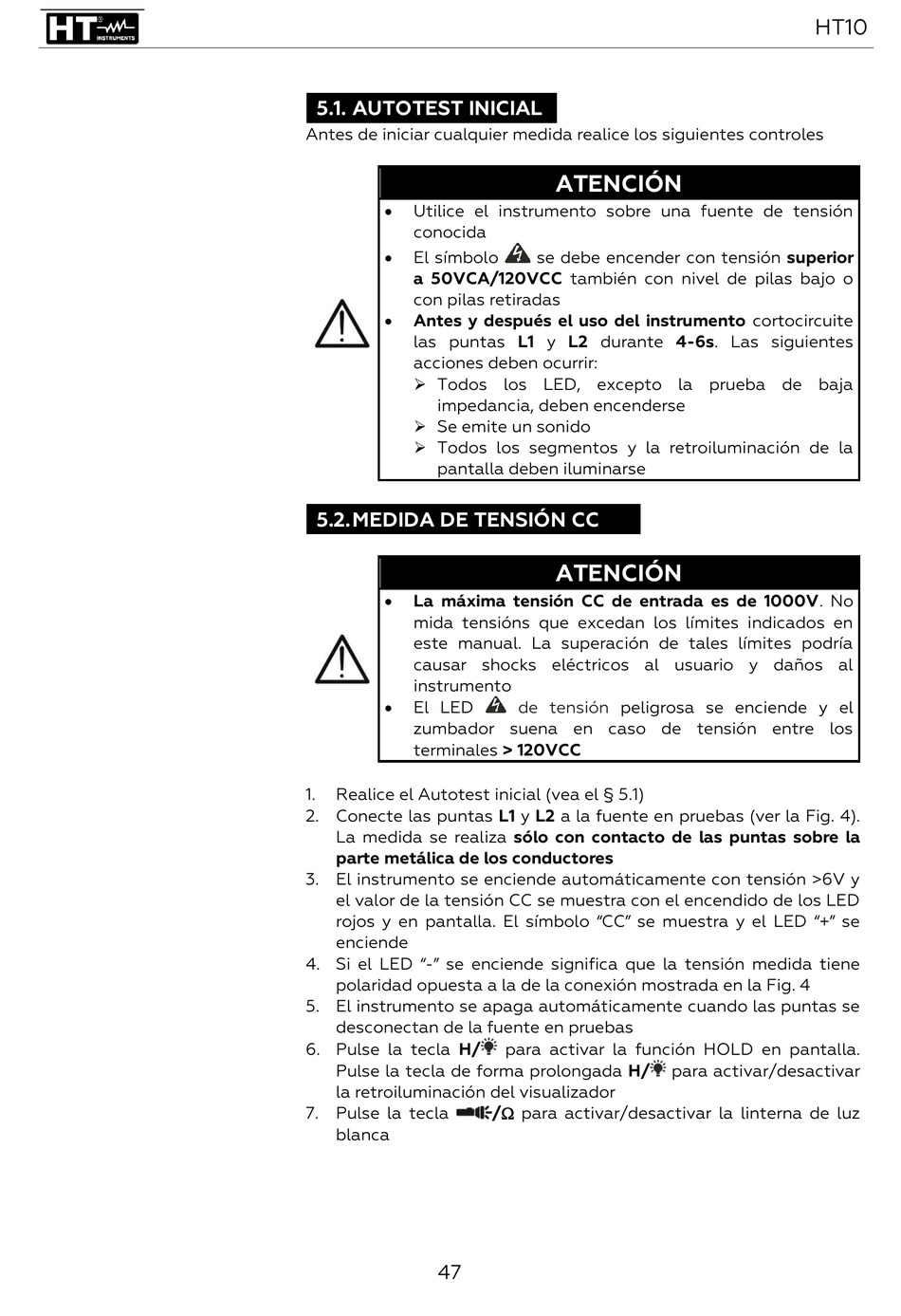

5.1. AUTOTEST INICIAL
Antes de iniciar cualquier medida realice los siguientes controles
•
Utilice el instrumento sobre una fuente de tensión
conocida
•
El símbolo
a 50VCA/120VCC también con nivel de pilas bajo o
con pilas retiradas
•
Antes y después el uso del instrumento cortocircuite
las puntas L1 y L2 durante 4-6s. Las siguientes
acciones deben ocurrir:
➢ Todos los LED, excepto la prueba de baja
impedancia, deben encenderse
➢ Se emite un sonido
➢ Todos los segmentos y la retroiluminación de la
pantalla deben iluminarse
5.2. MEDIDA DE TENSIÓN CC
•
La máxima tensión CC de entrada es de 1000V. No
mida tensións que excedan los límites indicados en
este manual. La superación de tales límites podría
causar shocks eléctricos al usuario y daños al
instrumento
•
El LED
zumbador suena en caso de tensión entre los
terminales > 120VCC
1. Realice el Autotest inicial (vea el § 5.1)
2. Conecte las puntas L1 y L2 a la fuente en pruebas (ver la Fig. 4).
La medida se realiza sólo con contacto de las puntas sobre la
parte metálica de los conductores
3. El instrumento se enciende automáticamente con tensión >6V y
el valor de la tensión CC se muestra con el encendido de los LED
rojos y en pantalla. El símbolo "CC" se muestra y el LED "+" se
enciende
4. Si el LED "-" se enciende significa que la tensión medida tiene
polaridad opuesta a la de la conexión mostrada en la Fig. 4
5. El instrumento se apaga automáticamente cuando las puntas se
desconectan de la fuente en pruebas
6. Pulse la tecla H/
Pulse la tecla de forma prolongada H/
la retroiluminación del visualizador
7. Pulse la tecla
blanca
47
ATENCIÓN
se debe encender con tensión superior
ATENCIÓN
de tensión peligrosa se enciende y el
para activar la función HOLD en pantalla.
/ para activar/desactivar la linterna de luz
HT10
para activar/desactivar
