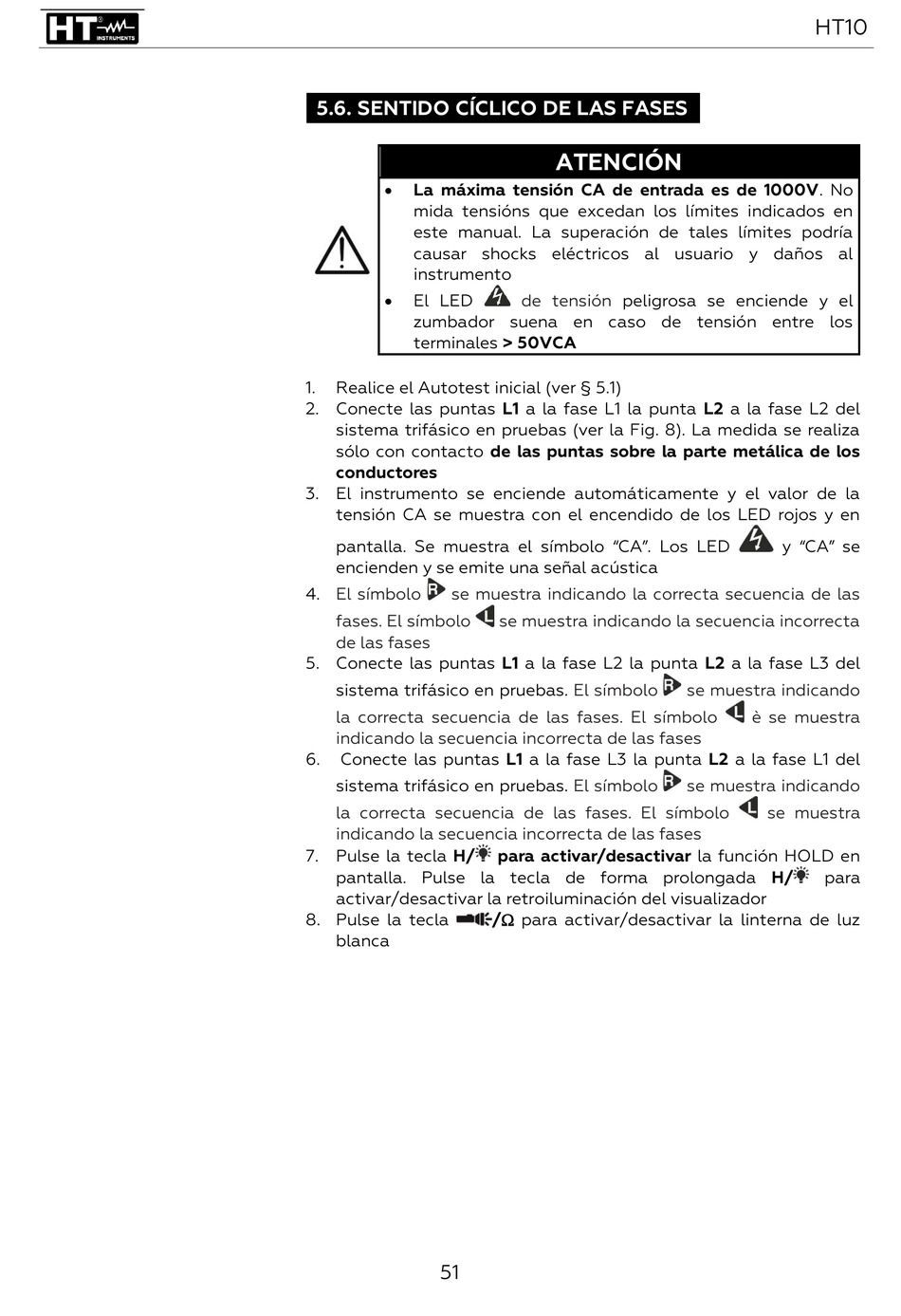

5.6. SENTIDO CÍCLICO DE LAS FASES
•
La máxima tensión CA de entrada es de 1000V. No
mida tensións que excedan los límites indicados en
este manual. La superación de tales límites podría
causar shocks eléctricos al usuario y daños al
instrumento
•
El LED
zumbador suena en caso de tensión entre los
terminales > 50VCA
1.
Realice el Autotest inicial (ver § 5.1)
2. Conecte las puntas L1 a la fase L1 la punta L2 a la fase L2 del
sistema trifásico en pruebas (ver la Fig. 8). La medida se realiza
sólo con contacto de las puntas sobre la parte metálica de los
conductores
3. El instrumento se enciende automáticamente y el valor de la
tensión CA se muestra con el encendido de los LED rojos y en
pantalla. Se muestra el símbolo "CA". Los LED
encienden y se emite una señal acústica
4.
El símbolo
se muestra indicando la correcta secuencia de las
fases. El símbolo
de las fases
5. Conecte las puntas L1 a la fase L2 la punta L2 a la fase L3 del
sistema trifásico en pruebas.
la correcta secuencia de las fases. El símbolo
indicando la secuencia incorrecta de las fases
6.
Conecte las puntas L1 a la fase L3 la punta L2 a la fase L1 del
sistema trifásico en pruebas.
la correcta secuencia de las fases. El símbolo
indicando la secuencia incorrecta de las fases
7. Pulse la tecla H/
pantalla. Pulse la tecla de forma prolongada H/
activar/desactivar la retroiluminación del visualizador
8. Pulse la tecla
blanca
51
ATENCIÓN
de tensión
peligrosa se enciende y el
se muestra indicando la secuencia incorrecta
El símbolo
El símbolo
para activar/desactivar la función HOLD en
/ para activar/desactivar la linterna de luz
HT10
y "CA" se
se muestra indicando
è se muestra
se muestra indicando
se muestra
para
