Installation der Dunstabzugshaube
Der Mindestabstand der Haube über dem Herd darf 650 mm nicht unterschreiten.
Ein maximaler Abstand von 750 mm über dem Herd wird dringend empfohlen, um
Verunreinigungen beim Kochen bestmöglich aufzufangen.
Abstände über 750 mm über dem Herd liegen im Ermessen des Installateurs und
des Benutzers – vorausgesetzt, die Deckenhöhe und die Länge des Rauchabzugs
lassen dies zu.

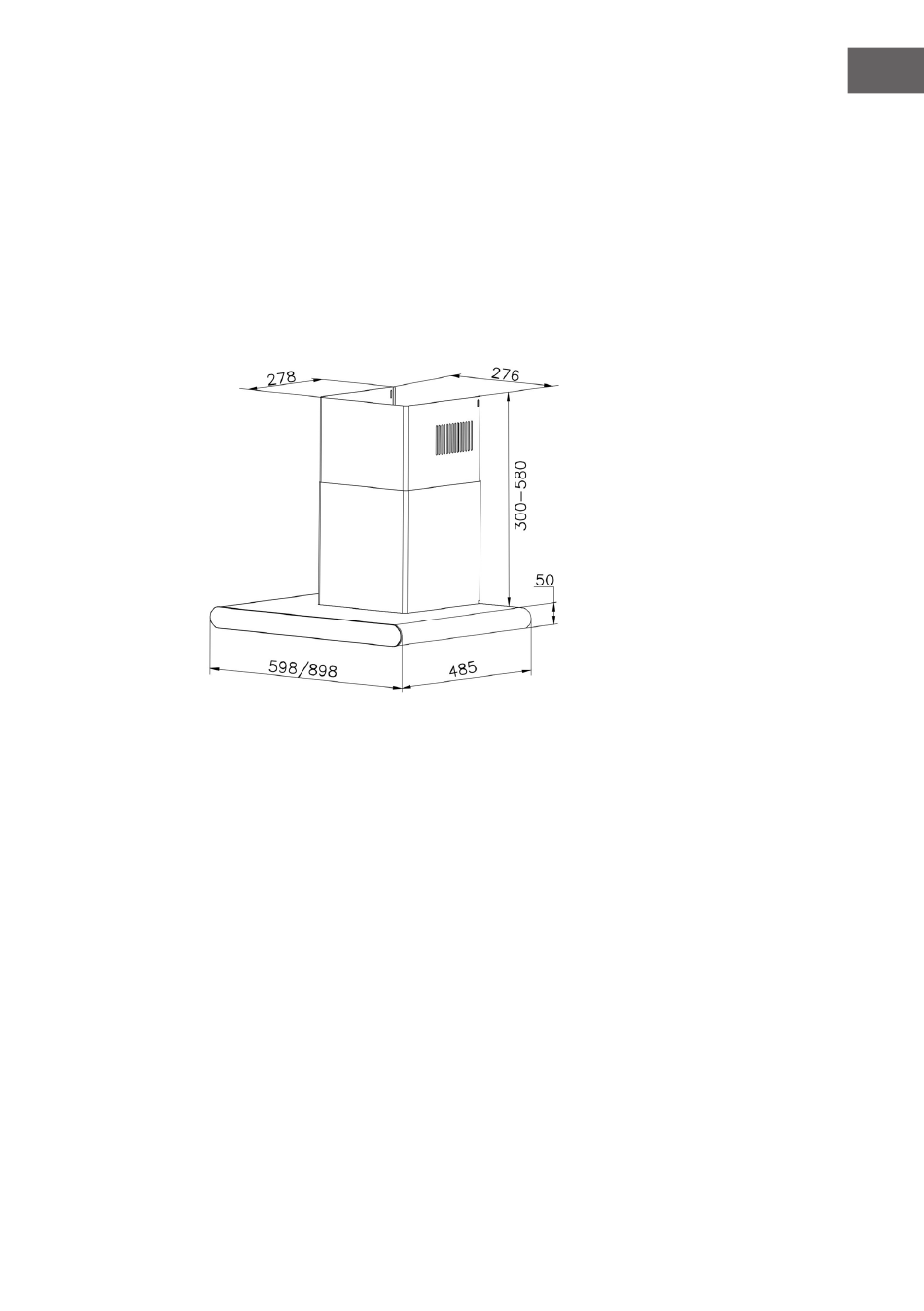

Abmessungen
1.
Bohren Sie 3 Löcher in die Wand und setzen Sie 3 Kunststoffdübel (ø10 x 45)
ein. Verwenden Sie drei ST-5x45-Schrauben, um die Haubenhalterung zu
befestigen.
2.
Bringen Sie den Luftauslass am Luftauslassadapter an und verwenden Sie
zwei ST-2,9x6-Schrauben, um ihn zu befestigen.
3.
Hängen Sie das Gerät an der Wandhalterung ein.
4.
Setzen Sie die untere dekorativen Kaminverkleidung vorsichtig in die dafür
vorgesehene Vertiefung des Dunstabzugshaubenkörpers ein. Bohren Sie
zwei Löcher in die Wand und setzen Sie zwei Kunststoffdübel (ø 7 x 27) ein.
Verwenden Sie zwei ST-2,9x14-Schrauben, um die Kaminverkleidung zu
befestigen.
5.
Schieben Sie die obere dekorative Kaminverkleidung vorsichtig runter in die
untere. Bohren Sie 2 Löcher in die Wand und setzen Sie 2 Kunststoffdübel (ø 6
x 40) ein. Befestigen Sie die Halterung für die Kaminverkleidung mit zwei ST-
4,2x30-Schrauben an der Wand.
6.
Richten Sie die Haube waagerecht aus und befestigen Sie die
Kaminverkleidung mit zwei M-4x6-Halterungsschrauben.
7.
Bohren Sie zwei Löcher in die Wand und sichern Sie die Dunstabzugshaube
unten mit zwei Kunststoffdübeln (ø 6x 40) und 2 ST-4,2x30-Schrauben, um das
Gerät sicher und fest an der Wandn zu montieren.
