Installation de la hotte aspirante
La distance minimale entre la hotte et la cuisinière ne doit pas être inférieure à 650
mm.
Une hauteur maximale de 750 mm au-dessus de la cuisinière est fortement
recommandée pour mieux capturer les impuretés de cuisson.
Les distances supérieures à 750 mm au-dessus de la cuisinière sont laissées à
l'appréciation de l'installateur et de l'utilisateur, à condition que la hauteur du
plafond et la longueur du conduit de fumée le permettent.

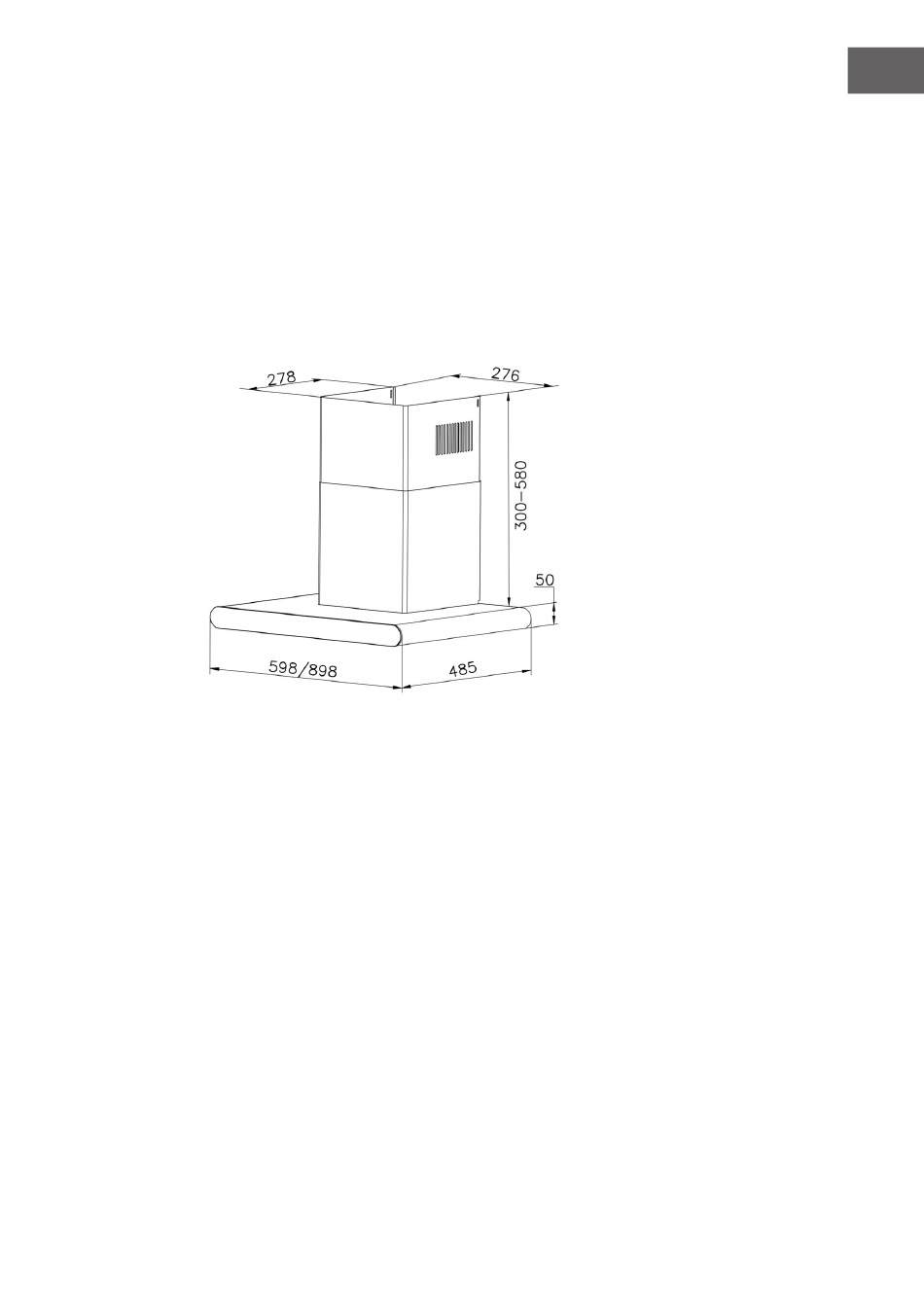

Dimensions
1.
Percez 3 trous dans le mur et placez-y trois tubes en plastique (⌀10x45).
Utiliser trois vis ST5x45 pour fixer la partie supérieure du corps de la hotte.
2.
Fixer le conduit d'évacuation dans l'adaptateur de sortie d'air et utiliser 2 vis
ST2.9x6 pour le fixer.
3.
Accrochez l'appareil à l'aide du support de montage de la hotte.
4.
Placez soigneusement le bas de la cheminée décorative dans la zone
encastrée du haut du corps de la hotte. Percez 2 trous dans le mur et placez
2 tubes en plastique (ø7x27). Utiliser 2 ST29x14 pour fixer le couvercle de
cheminée placé au-dessus.
5.
Faites glisser avec précaution la partie supérieure de la cheminée décorative
à l'intérieur de la partie inférieure de la cheminée décorative. Percez 2 trous
dans le mur et insérez 2 tubes en plastique (⌀6x40). Fixez le support de
montage de la cheminée au mur à l'aide de (2) vis ST4,2X30.
6.
Mettez la hotte de niveau et fixez la cheminée à l'aide de 2 vis de support de
cheminée M4x6.
7.
Percez 2 trous dans le mur et fixez le bas du corps de la hotte à l'aide de 2
tubes en plastique (⌀6x40) et de 2 ST4,2*30 pour éviter que l'appareil ne
bouge.
FR
51
