Instalación de la campana extractora
La distancia mínima de la campana por encima de la cocina no debe ser inferior a
650 mm.
Se recomienda un máximo de 750 mm por encima de la placa de cocción para
capturar mejor las impurezas de la cocción.
Las distancias superiores a 750 mm por encima de la placa de cocción quedan a
discreción del instalador y del usuario, siempre que la altura del techo y la longitud
del conducto de humos lo permitan.

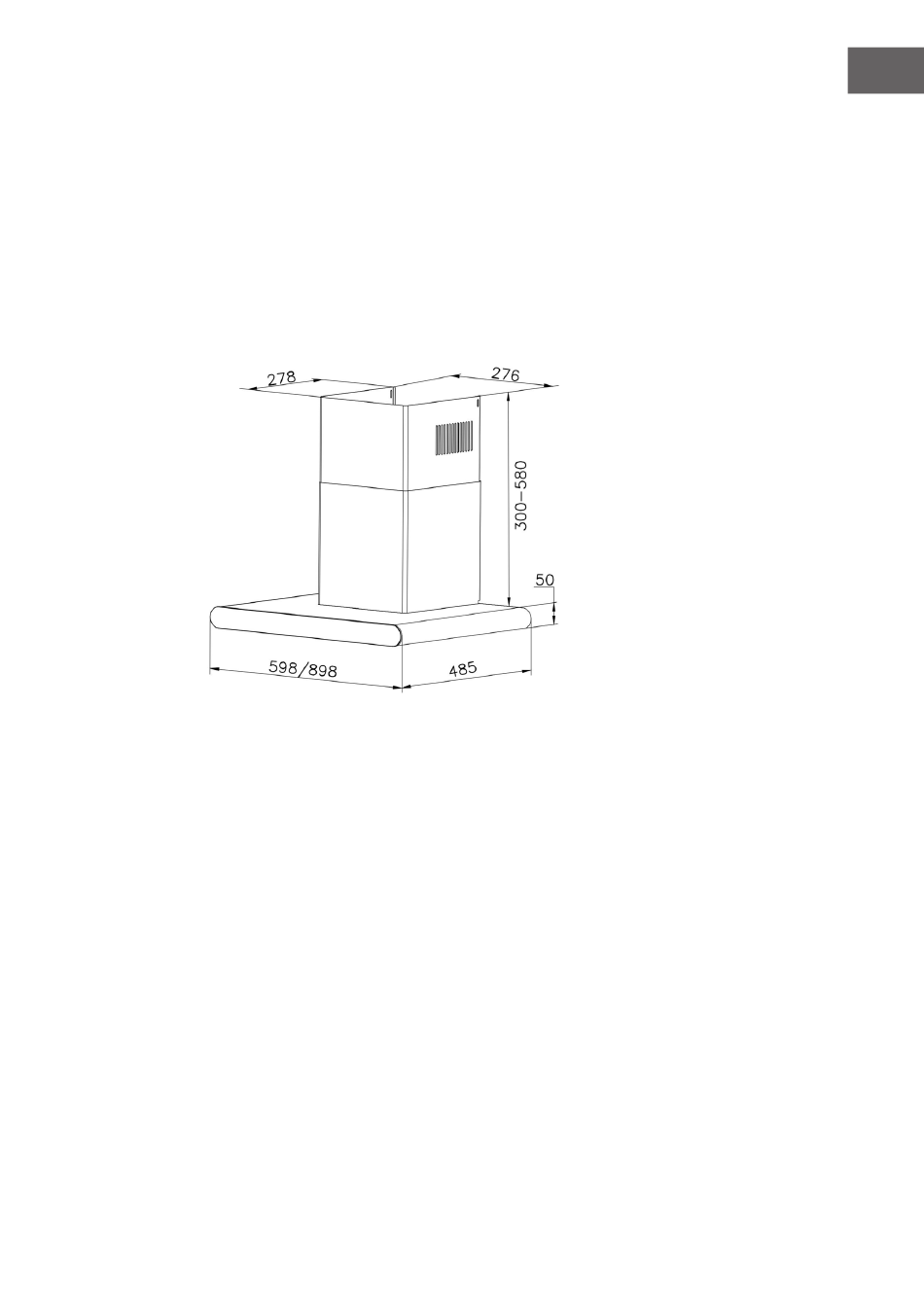

Dimensiones
1.
Taladre 3 agujeros en la pared y coloque tres tubos de plástico (ø10x45).
Utilice tres tornillos ST5x45 para fijar la parte superior del cuerpo de la
campana.
2.
Fije el conducto de descarga en el adaptador de salida de aire y utilice dos
tornillos ST2.9x6 para fijarlo.
3.
Cuelgue el aparato utilizando el soporte de montaje de la campana.
4.
Coloque con cuidado el fondo decorativo de la chimenea en la zona rebajada
de la parte superior del cuerpo de la campana. Taladre dos agujeros en la
pared y coloque dos tubos de plástico (ø7x27). Utilice dos tornillos ST2.9x14
para fijar en la cubierta de la chimenea que coloca arriba.
5.
Deslice con cuidado la parte superior de la chimenea decorativa hacia abajo
dentro de la parte inferior de la chimenea decorativa. Taladre 2 agujeros en la
pared y coloque 2 tubos de plástico (ø6x40). Fije el soporte de montaje de la
chimenea a la pared utilizando dos tornillos ST4.2X30.
6.
Nivele la campana y fije la chimenea con dos tornillos de soporte de chimenea
M4x6.
7.
Taladre 2 orificios en la pared y fije la parte inferior del cuerpo de la campana
utilizando 2 tubos de plástico (ø6x40) y 2 ST4.2*30 para evitar que el aparato
se mueva.
ES
37
