Kopftransmitter mit PROFINET® und Ethernet-APL
Der Temperaturtransmitter ist ein 2-Leiter-Gerät mit zwei Messeingängen. Das Gerät überträgt
sowohl gewandelte Signale von Widerstandsthermometern und Thermoelementen als auch Wider-
stands- und Spannungssignale über das PROFINET® Protokoll. Die Speisung erfolgt über den den 2-
Leiter Ethernet Anschluss nach IEEE 802.3cg 10Base-T1. Der Transmitter kann als eigensicheres
Betriebsmittel in der Zone 1 explosionsgefährdeter Bereiche installiert werden. Das Gerät dient zur
Instrumentierung im Anschlusskopf Form B nach DIN EN 50446.
Kopftransmitter mit IO-Link®
Der Temperaturtransmitter ist ein IO-Link
Schnittstelle. Konfigurierbare, einfache und kosteneffiziente Lösung durch digitale Kommunikation
über IO-Link ® . Die Montage erfolgt in einem Anschlusskopf Form B nach DIN EN 5044.
Vorteile der iTEMP-Transmitter:
• Dualer oder einfacher Sensoreingang (optional für bestimmte Transmitter)
• Aufsteckbares Display (optional für bestimmte Transmitter)
• Höchste Zuverlässigkeit, Genauigkeit und Langzeitstabilität bei kritischen Prozessen
• Mathematische Funktionen
• Überwachung der Thermometerdrift, Backup-Funktionalität des Sensors, Diagnosefunktionen des
Sensors
• Sensor-Transmitter-Matching basierend auf den Callendar-Van-Dusen-Koeffizienten (CvD).
Energieversorgung
Die Sensoranschlussleitungen sind mit Kabelschuhen ausgestattet. Der Nenndurchmesser der
Kabelschuhe beträgt 1,3 mm (0,05 in)

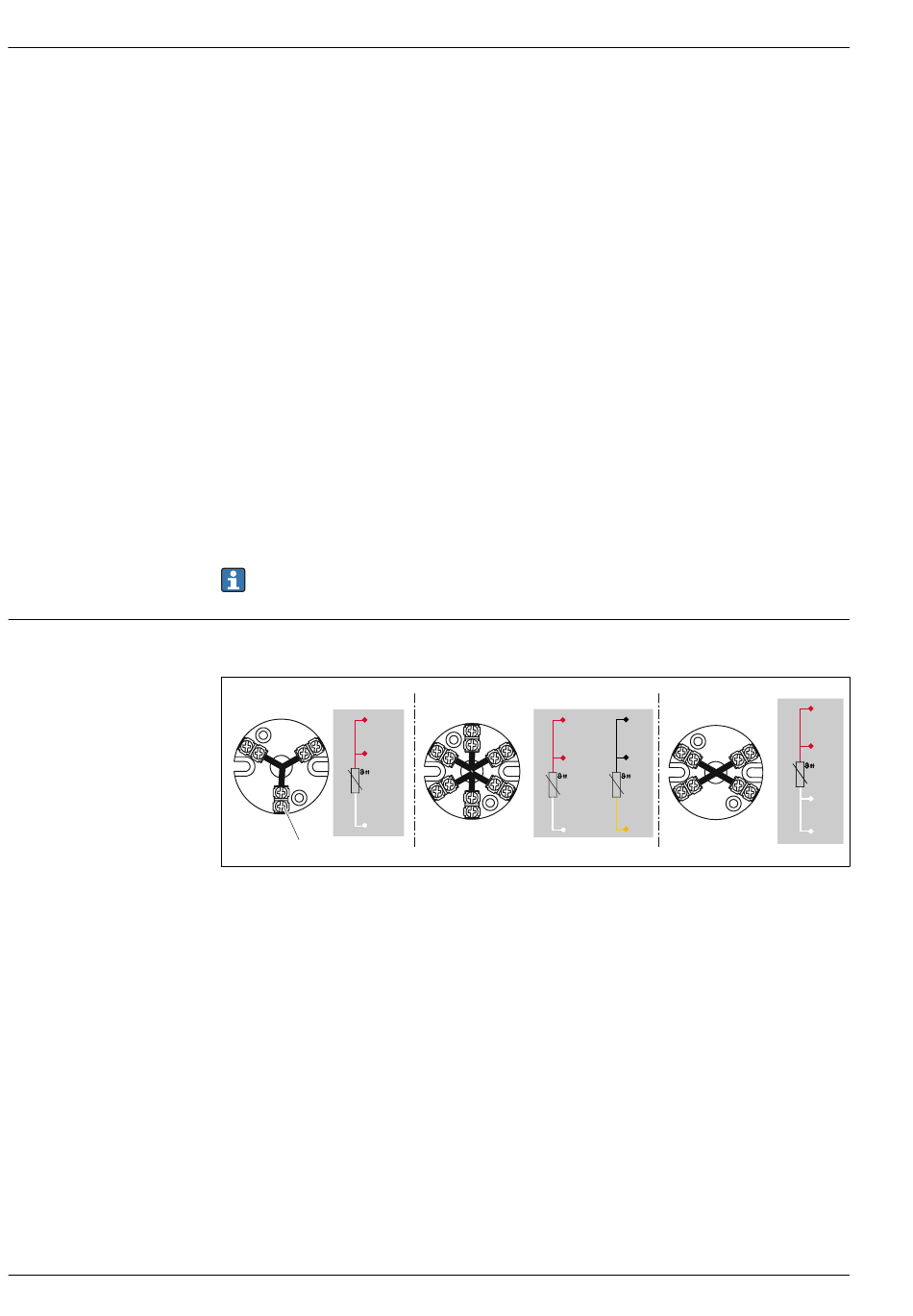

Typ des Sensoranschlusses RTD
1
RD
R1
R3
R1
RD
R3
W5
W5 WH
4
 3 Montierter Anschlusssockel aus Keramik
1 3-Leiter
2 2x3-Leiter
3 4-Leiter
4 Außenschraube
