Endress+Hauser iTHERM ModuLine TM111 Technische Information Seite 22

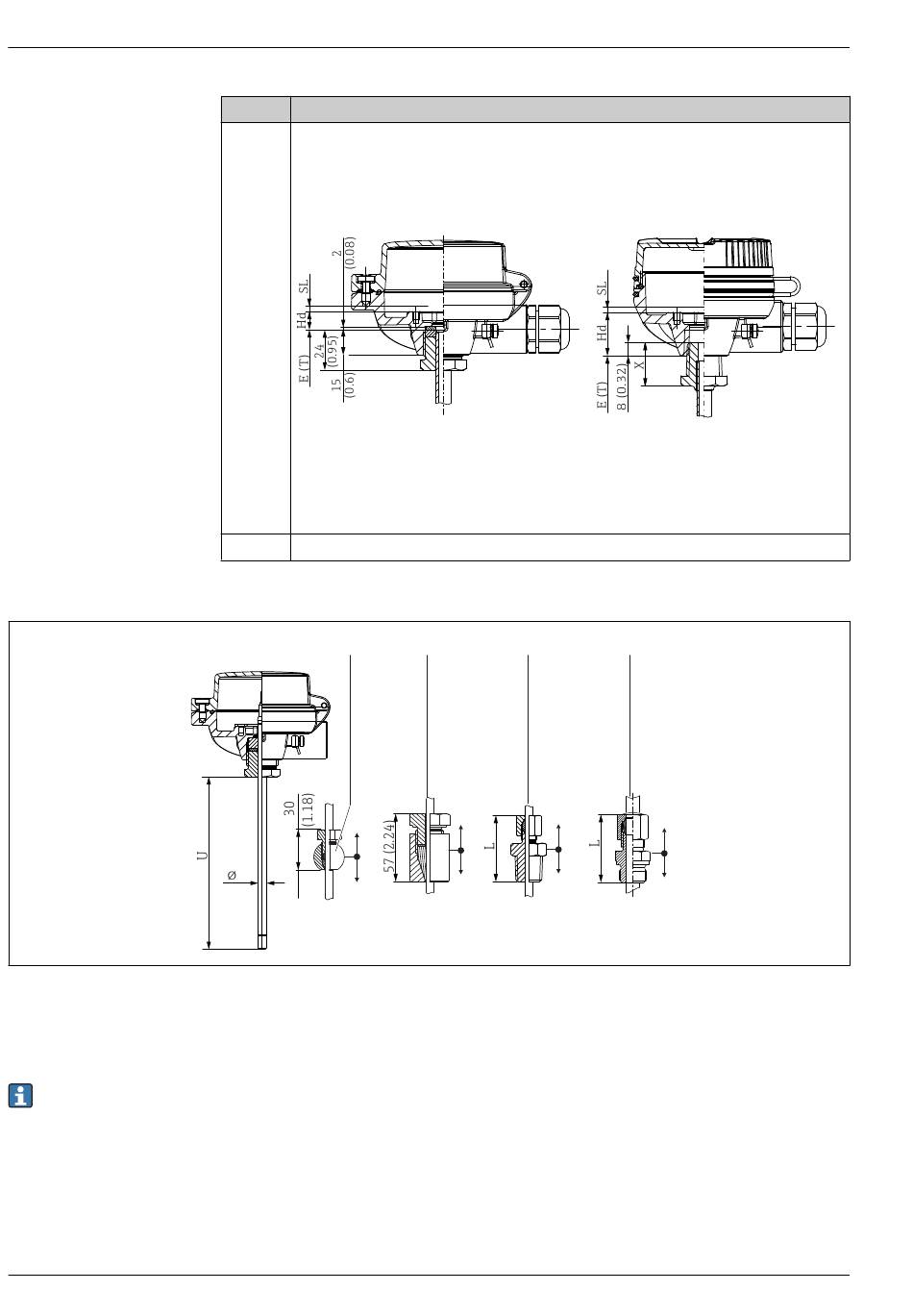

Thermometer ohne festen Prozessanschluss
1 Ohne Prozessanschluss
2 Thermometer mit kugeliger, beweglicher TK40 Klemmverschraubung zum Einschweißen
3 Thermometer mit zylindrischer, beweglicher TK40 Klemmverschraubung zum Einschweißen
4 Mit Klemmverschraubung NPT-Gewinde, gefederte Ausführung optional erhältlich
5 Mit Klemmverschraubung G-Gewinde, gefederte Ausführung optional erhältlich
Thermometer mit Ø3 mm Mantelleitung und Klemmverschraubung können je nach Konfiguration (Länge, Anschlusskopf,...), Einbaulage und
Umgebungsbedingungen (z. B. Vibrationen) beschädigt werden. In ungünstigen Fällen kann die Mantelleitung abknicken.
22
Position Beschreibung
Hd, SL Variable zur Berechnung der Einstecklänge Messeinsatz, abhängig von den unterschiedlichen Ein-
schraublängen im Anschlusskopfgewinde M24x1,5 oder NPT ½", siehe Längenberechnung Mess-
einsatz (IL).
 12 Unterschiedliche Einschraublängen im Anschlusskopfgewinde für M24x1,5 und NPT ½"
1 Metrisches Gewinde M24x1,5
2 Konisches Gewinde NPT ½"
Hd Abstand im Anschlusskopf
SL Federweg
ØID Messeinsatzdurchmesser: 3 mm (0,12 in) oder 6 mm (0,24 in)
1 2
ID
1
M24x1.5
3 4
iTHERM ModuLine TM111
2
NPT ½"
5
Endress+Hauser
A0039122
A0038983
