Installation
Zum Anschließen eines Trockenkontakts an ein InvisiPac
System die folgenden Arbeitsschritte durchführen:
1. Das Kabel durch eine der Kabeldurchführungen (CG)
an der Rückseite des InvisiPac System-Gehäuses
ziehen.
2. Für das Anschließen des freien Endes an der System
E/A-Platine an AMZ Nr.1 siehe folgende Tabelle und
Abbildung.
J10
+
TR
-

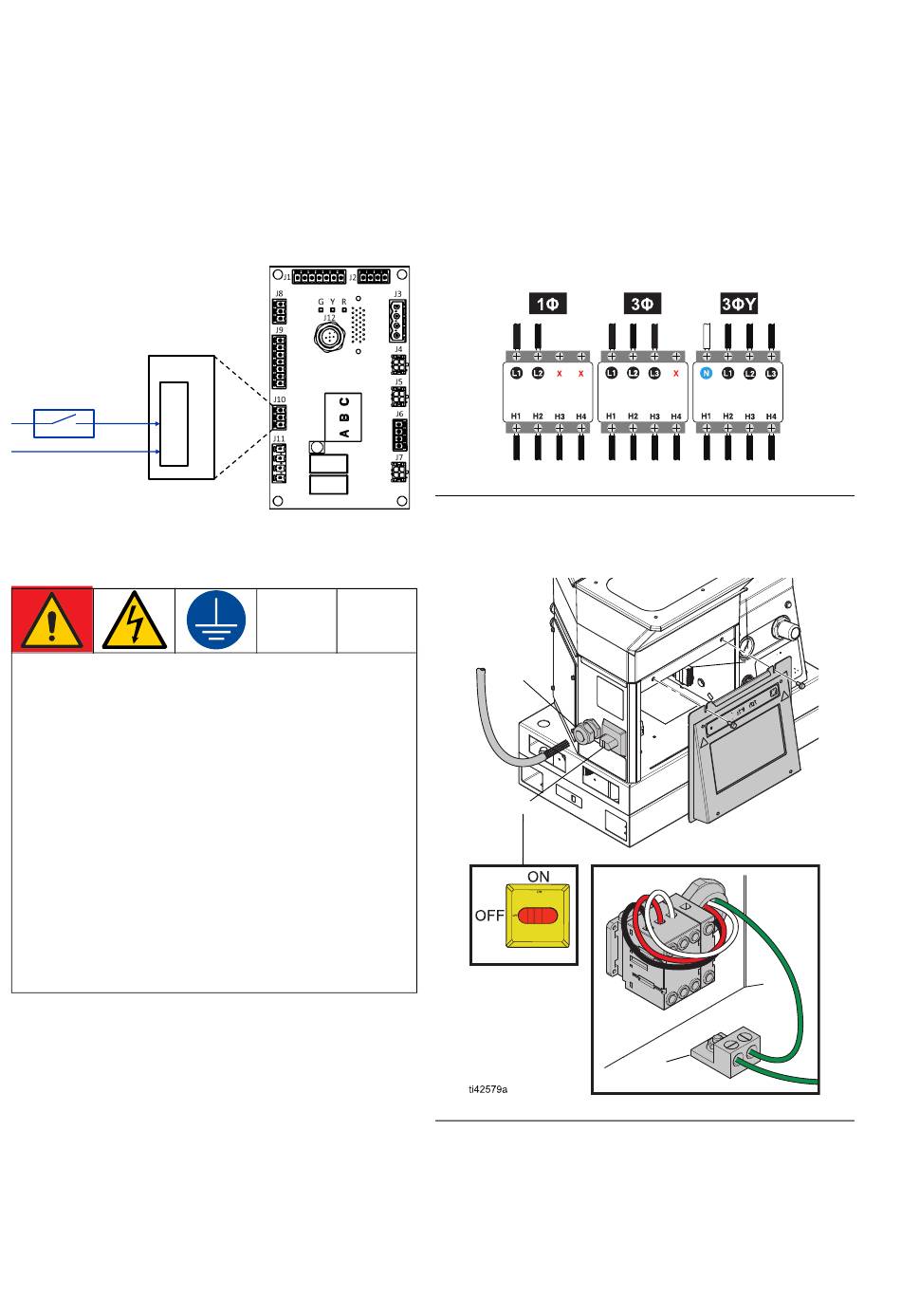

Netzkabel anschließen
GEFAHR
GEFAHR EINES STARKEN STROMSCHLAGS
Dieses Gerät kann mit einer Spannung von über 240 V
betrieben werden. Kontakt mit dieser Spannung kann
Tod oder schwere Verletzungen verursachen.
• Schalten Sie immer die Stromversorgung aus, bevor
Kabel abgezogen oder Wartungsarbeiten durchgeführt
werden.
• Dieses Gerät muss geerdet sein. Das Gerät
nur an eine geerdete Energiequelle anschließen.
• Die Verkabelung darf ausschließlich von einem
ausgebildeten Elektriker ausgeführt werden und
muss sämtliche Vorschriften und Bestimmungen
des Landes erfüllen.
• Um die Gefahr eines Stromschlags zu verringern,
vor dem Anschluss des Netzkabels das Verfahren
im Abschnitt Installation (ab Seite 11) durchführen.
1. Den Hauptschalter (204) ausschalten.
2. Sicherstellen, dass der Trennschalter ausgeschaltet
und abgesichert ist.
3. Zugang zum Schaltkasten. Die Schritte auf Seite 83
befolgen.
4. Das Netzkabel durch die Zugentlastungsbuchse (205)
des Schaltkastens einführen.
18
ti31251a
HINWEIS: Die installierte Zugentlastungsbuchse (205)
fasst ein Netzkabel mit 18–25 mm (0,71–0,98 Zoll) AD.
5. Isolierte Klemmringe auf Enden eines jeden Drahts
anbringen.
6. Erdungsdraht an Fahrgestell-Erdung (14) anschließen.
Sicherstellen, dass das andere Ende des Erdungskabels
mit einem guten Erdungspunkt verbunden ist.
7. Die Netzdrähte an den Hauptschalter anschließen.
Stellschrauben mit 0,8–1,1 N•m (7–10 in-lb) festziehen.
A . 7: Hauptschalterverdrahtung
BB
8. Die Zugentlastungsbuchse (205) um das Netzkabel
festziehen. Den ADM-Bildschirm installieren.
Die Schritte auf Seite 83 befolgen.
205
204
A . 8: Stromkabelanschlüsse
BB
ti31214a
20
14
