Installation

Erdung

Das Gerät muss geerdet sein, um das Risiko von statischer
Funkenbildung und Stromschlag zu verringern. Elektrische
oder statische Funkenbildung kann dazu führen, dass
Dämpfe sich entzünden oder explodieren. Unsachgemäße
Erdung kann zu einem Stromschlag führen. Die Erdung
bietet eine Ableitung für den elektrischen Strom.
Heißschmelz-Zufuhrsystem: Das System ist mit einer
Erdungsklemme ausgestattet. Ein ausgebildeter Elektriker
muss das System mittels dieser Klemme erden.
Siehe Netzkabel anschließen auf Seite 18.
Applikator: Der Applikator ist durch die elektrische
Verbindung mit dem Materialschlauch und dem System
geerdet.
Beheizter Schlauch: Der beheizte Schlauch ist
durch die elektrische Verbindung an ein geerdetes
Heißschmelz-Zufuhrsystem geerdet.

Ort

Wählen Sie einen Standort für das Gerät, der die folgenden
Kriterien erfüllt:
• Die Umgebungstemperatur muss bei 0°–49°C
(32°–120°F) liegen.
• Die beheizten Schläuche (BB) müssen von den
Materialauslässen des Schmelzers (628) bis zu
den Applikatoren (AA) reichen. Die maximale
Schlauchlänge beträgt 7,6 m (25 ft).
• Zur Vereinfachung von Betrieb und Wartung:
• Das Display etwas unterhalb der Augenhöhe
aufstellen.
• Das System so aufstellen, dass es von
allen Seiten gut zugänglich ist und über
eine ausreichende Beleuchtung verfügt.
Die Systembasis mittels der vorgesehenen Montaglöcher
permanent an der ausgewählten Stelle verankern.
Siehe Abmessungen der Montagelöcher, Seite 136.
System-Installationssätze
• System-Ständersatz 17S264.
Siehe Details auf Seite 129.
• Adapterplattensatz 25M528.
Siehe Details auf Seite 129.
3B0277C

Vor Gebrauch ablassen

Es kann sich noch Öl von der Werksprüfung im System
befinden. Vor dem Gebrauch das restliche Öl aus dem
System ablassen.
1. Sicherstellen, dass die Stromversorgung unterbrochen
ist.
2. Einen Lappen auf der Schmelzer-Auffangwanne (640)
platzieren.
3. Mit einem 1/4 Zoll-Sechskantschlüssel den Stopfen
den unteren Material-Anschlussstopfen (628) entfernen.
4. Wenn keine Material mehr ausläuft, den
Anschlussstopfen wieder anbringen und den Lappen
von der Auffangwanne des Schmelzers (640) entfernen.
640

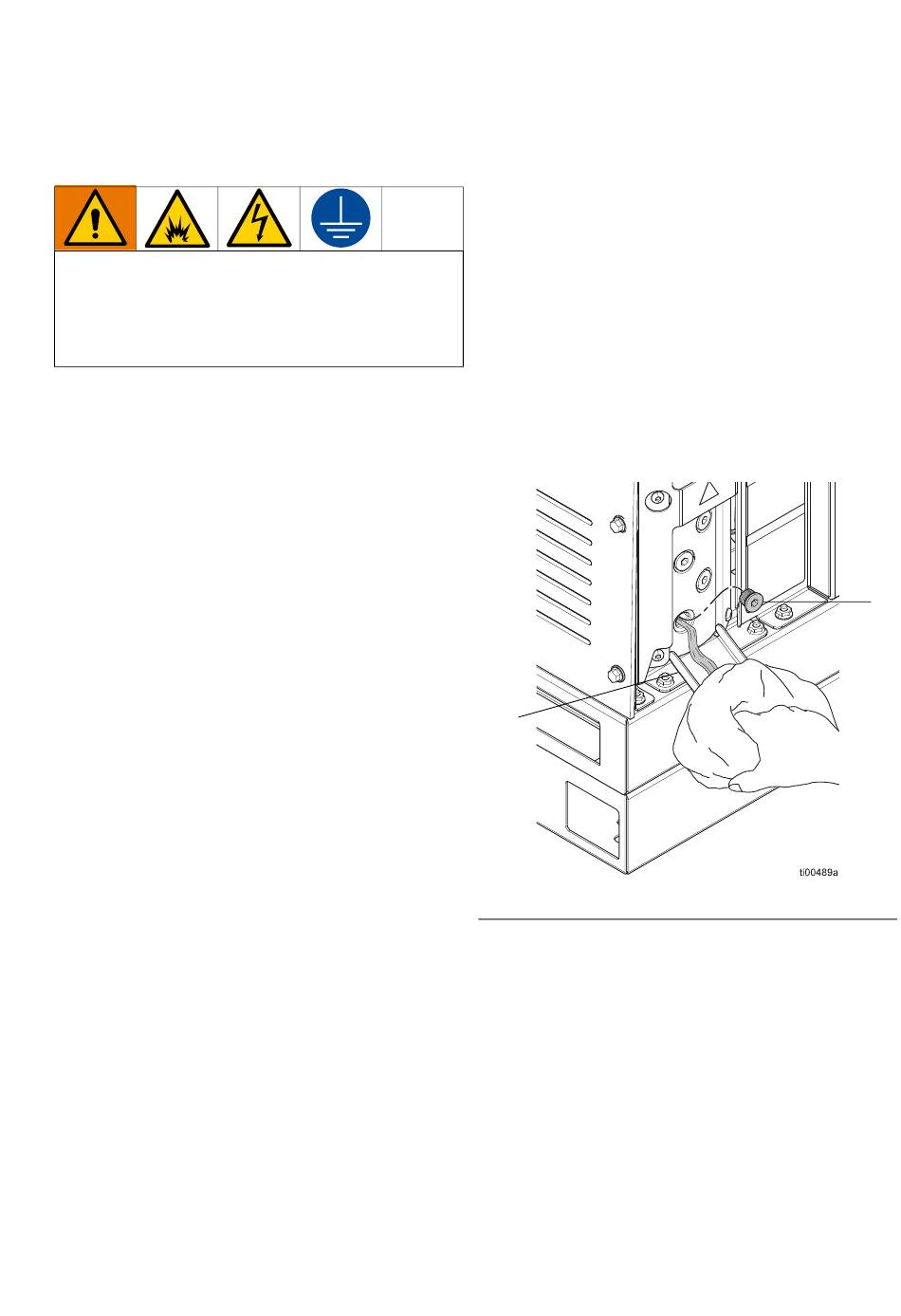

A . 1: Ablassen von Testöl aus der Schmelzerpumpe
BB
Installation
628
