Anschließen des Materialverfolgungseingangs
GEFAHR
GEFAHR EINES STARKEN STROMSCHLAGS
Dieses Gerät kann mit einer Spannung von über 240 V
betrieben werden. Kontakt mit dieser Spannung kann
Tod oder schwere Verletzungen verursachen.
•
Vor dem Abziehen von Kabeln und vor Durchführung
von Servicearbeiten immer den Hauptschalter
ausschalten.
Ein Abzugssensor oder Trockenkontakt-Eingang kann für das
Hinzufügen der Nachverfolgung des Materialverbrauchs zu
InvisiPac HM10 Systemen verwendet werden. Für weitere
Informationen siehe Reparatursätze (ab Seite 119).
HINWEIS: Für detaillierte Informationen zur Anzeige der
Informationen über Einrichtung und Materialverfolgung
in der Software siehe Nachverfolgung des
Materialverbrauchs, Seite 43.

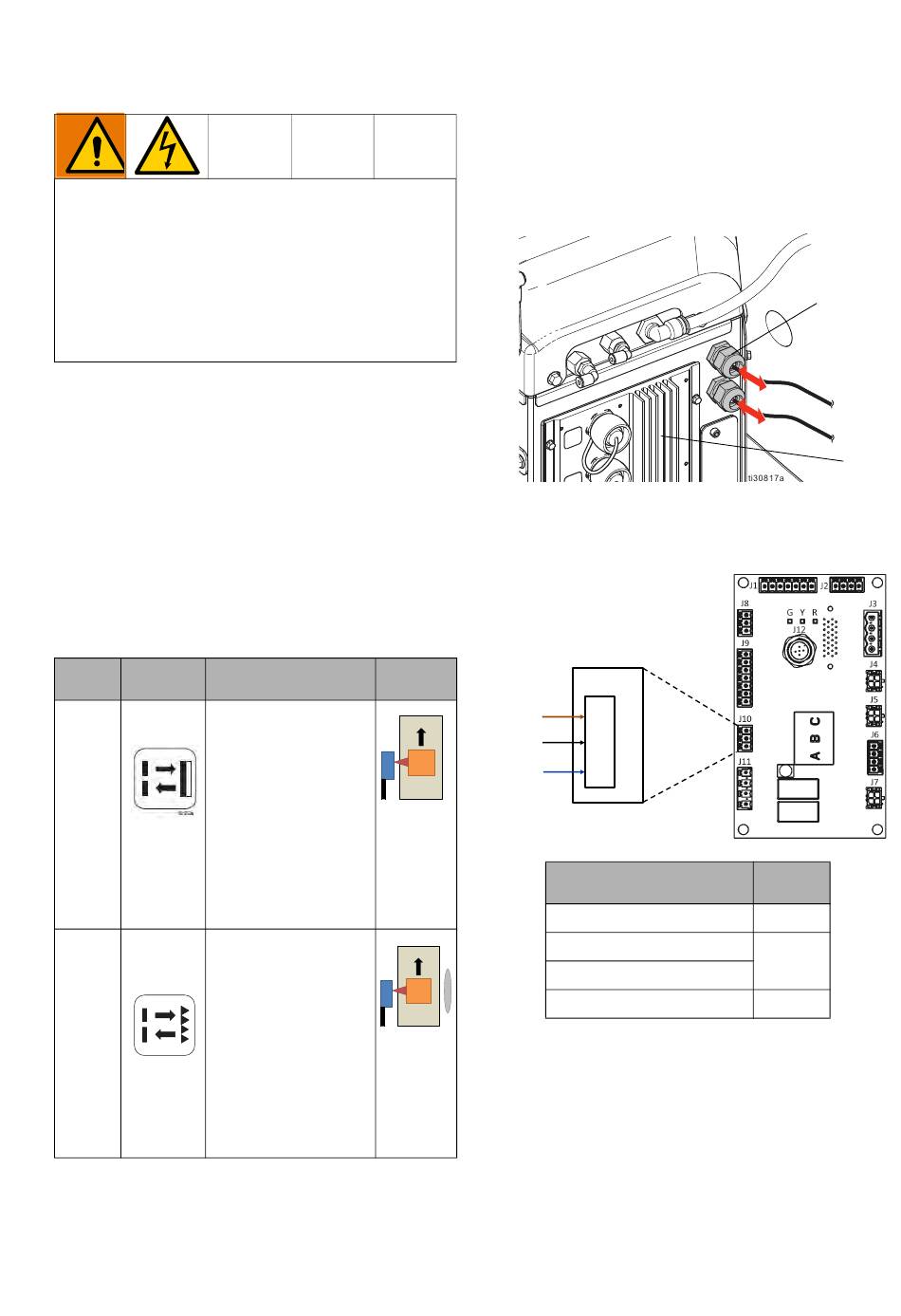

Zum Anschließen eines Abzugssensors an ein InvisiPac
System die folgenden Arbeitsschritte durchführen:
1.
Den Abzugssensor entsprechend der Richtlinien in
der folgenden Tabelle montieren:
Sensor-
Satz
typ
Lichttas-
• Sensor rechtwinklig
24X446
ter
• Die Empfindlichkeit
• Sicherstellen, dass
• Bereich: 200 mm
Reflexi-
• Sensor rechtwinklig
24X447
onslicht-
schranke
• Reflektor und
• Sicherstellen, dass
• Bereich: 3,5 mm
3B0277C
Hinweise
zur Leitung anordnen.
für optimalen Betrieb
einstellen.
der Sensor einmal
pro Einheit ausgelöst
wird.
zur Leitung anordnen.
Sensor aufeinander
ausrichten.
der Sensor einmal
pro Einheit ausgelöst
wird.
2.
Das andere M12-Ende des beiliegenden Kabels und
den Abzugssensor anschließen.
3.
Das freie Kabelende durch eine der Kabeldurchführungen
(CG) an der Rückseite des InvisiPac Schaltkastens
ziehen.
4.
Für das Anschließen des freien Endes an der System
E/A-Platine an AMZ Nr.1 (P1) siehe folgende Tabelle
und Abbildung.
VCC
NPN
PNP
oder
(nicht beide anschließen)
GND
Signal freier Anschluss
ti31255a
*HINWEIS: Nur einen Draht anschließen (den anderen Draht
kürzen und absteuern).
J10
+
TR
-
ti31250a
(Farbe)
VCC (braun)
PNP (schwarz)
NPN (weiß)
GND (blau)
Installation
CG
P1
J10
Stift
+
TR*
-
17
