6. Die Kabel zum AMZ wieder im Inneren des
Schaltkastens anschließen. Zu den Anschlüssen,
siehe Stromlaufpläne, Seite 105.
7. Die elektrischen Anschlüsse des beheizten Schlauchs
wieder an der Rückseite des AMZ anklemmen.
8. Den ADM-Bildschirm installieren. Die Schritte auf
Seite 83 befolgen.
Austausch des erweiterten
Anzeigemoduls (ADM)
1. Den Hauptschalter (204) auf AUS stellen.
2. Halteschrauben über dem ADM enfernen.
3. ADM und die Verkleidung anheben und abnehmen.
4. Das rechtwinklige USB-Kabel von der linken Seite
des ADM trennen.
5. Bei 2-Kanal-Geräten das Schott-USB-Kabel
vom rechtwinkligen USB-Kabel (67) trennen.
Bei 4-Kanal-Geräten das Schott-USB-Kabel
vom USB-Hub (73) trennen.
6. M12-Kabel von der Rückseite des ADM trennen.
7. Die vier Befestigungsmuttern entfernen, mit denen
das ADM an der Platte befestigt ist.
8. Das ADM wieder einsetzen und die vier
Befestigungsmuttern wieder anbringen.
9. Bei 4-Kanal-Geräten USB-Hub (73) und das
rechtwinklige USB-Kabel (67) mit dem USB-Schlüssel
vom alten ADM entfernen und an der Rückseite des
neuen ADM befestigen.
10. Das neue ADM vor dem Gerät platzieren und das
M12-Kabel anschließen. Das rechtwinklige USB-Kabel
mit dem ADM und dem USB-Schottkabel verbinden.
Bei 4-Kanal-Geräten sollte der USB-Hub an dieser
Stelle nicht angeschlossen werden, da er während
der Programmierung nicht verwendet werden kann.
11. Die abnehmbare Platte und die Haltebolzen wieder
anbringen.
12. Den Hauptschalter (204) auf EIN stellen.

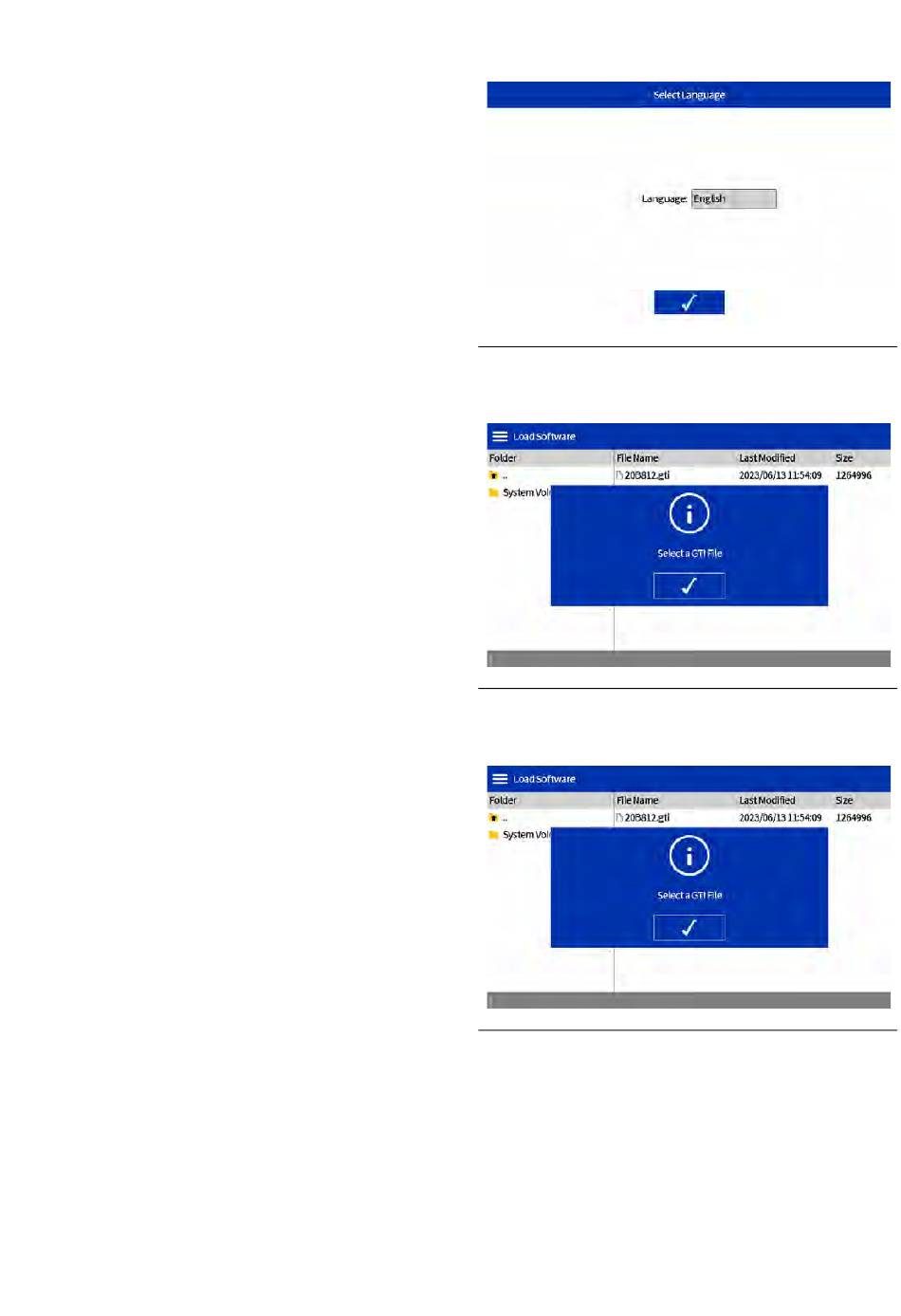

13. Das USB-Laufwerk mit der HM10-Software an den
USB-Anschluss an der Vorderseite anschließen
14. Ihre bevorzugte Sprache aus der Dropdown-Liste
asuwählen und mit dem Häkchen bestätigen.
3B0277C
A . 93
BB
15. Das Häkchen, um zu bestätigen, dass Sie eine .gti-Datei
auswählen wollen.
A . 94
BB
16. Die Datei 20B812.gti auswählen und mit dem Häkchen
bestätigen.
A . 95
BB
Reparatur
101
