Installation

Montage der Luftzufuhr

ACHTUNG
Ein Ölen der Luftzufuhr kann die Luftregler-Komponenten
beschädigen. Keinen Öler an der System-Luftzufuhr
installieren.
• System-Einlassluftfilter (60): Das System muss über
einen Luftfilter mit einer Mindest-Förderleistung von
30 scfm verfügen.
• Lufthahn mit Entlastungsbohrung (62): Das System
muss ein Entlüftungskugelventil nutzen, das den Druck
nachgelagert ablässt, wenn es geschlossen ist.
HINWEIS: Die Linse (504) des Systemluft-Messgeräts
ist aus Plastik, so dass sie auch in der Lebensmittel-
und Getränkebranche eingesetzt werden kann.

Anschluss an die Luftzufuhr

1. Den im Lieferumfang enthaltenen Lufthahn mit
Entlastungsbohrung (62) und den Luftfilter (60)
am 1/4 NPT Systemlufteinlass installieren.
HINWEIS: Im Lieferumfang des Lufthahns mit
Entlastungsbohrung sind zusätzliche Anschlüsse
enthalten, die je nach Bedarf verwendet werden
können.
62

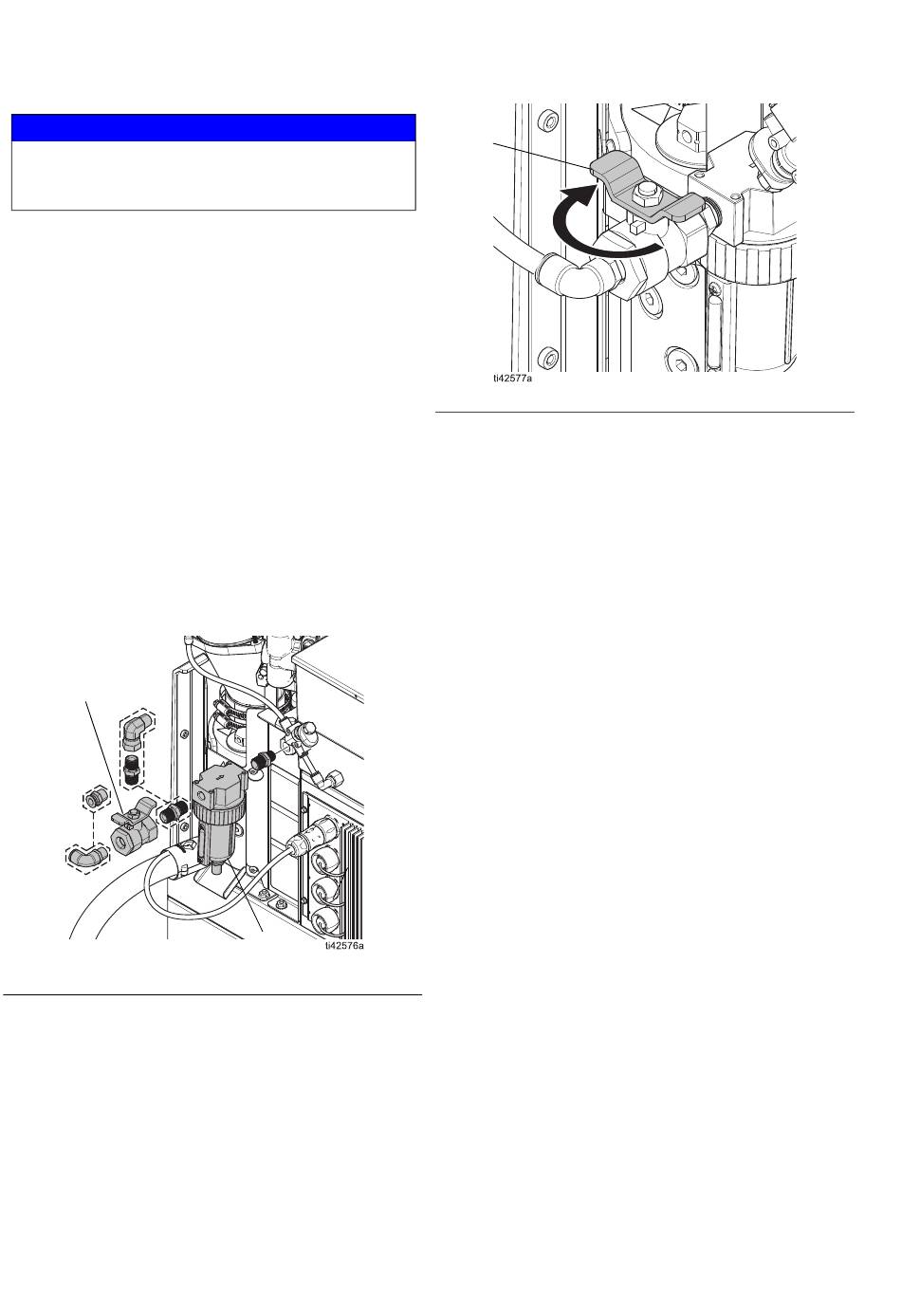

A . 5: Lufthahn mit Entlastungsbohrung und Luftfilter
BB
installieren
16
60
2. Lufthahn mit Entlastungsbohrung (62) schließen.
62
A . 6: Lufthahn mit Entlastungsbohrung geschlossen
BB
3. Eine Luftzufuhrleitung an den Lufthahn
mit Entlastungsbohrung (60) anschließen:
Siehe Luftleitung, Anforderungen, Seite 12.
