Reparatursätze
Reparatursätze für
Schmelzerverteilerpumpe

Schmelzer-Pumpenreparatusatz 20B919

Für Reparaturanweisungen, siehe Seite 92.
Ziffer Beschreibung
611 PTFE O-Ring, Packung
613 Halsdichtung
614 Halslager
616 Kolbenstange
617 Kolbenkugel, (0,31250)
618 Kolbenventil
619 Sitz, Hartmetall
641 Kolben U-Dichtung
642 Kolbenlager
643 O-Ring, Packung
644 Kugel .5000
645 O-Ring, Packung
655 O-Ring-Dichtung
- Dichtungseinbauwerkzeug
Kolbenstangenbaugruppe, Satz 25C513
Details zur Baugruppe, siehe Abb. 80 auf Seite 94.
Pos. Beschreibung
616 Kolbenstange
617 Kugel, (0,31250)
641 U-Dichtung (Kolbendichtung)
642 Kolbenlager
618 Kolbenventil
3B0277C
Menge
2
1
1
1
614
1 613
1
1
616
1
1
617
1
641
1
642
1
618
1
1
Menge

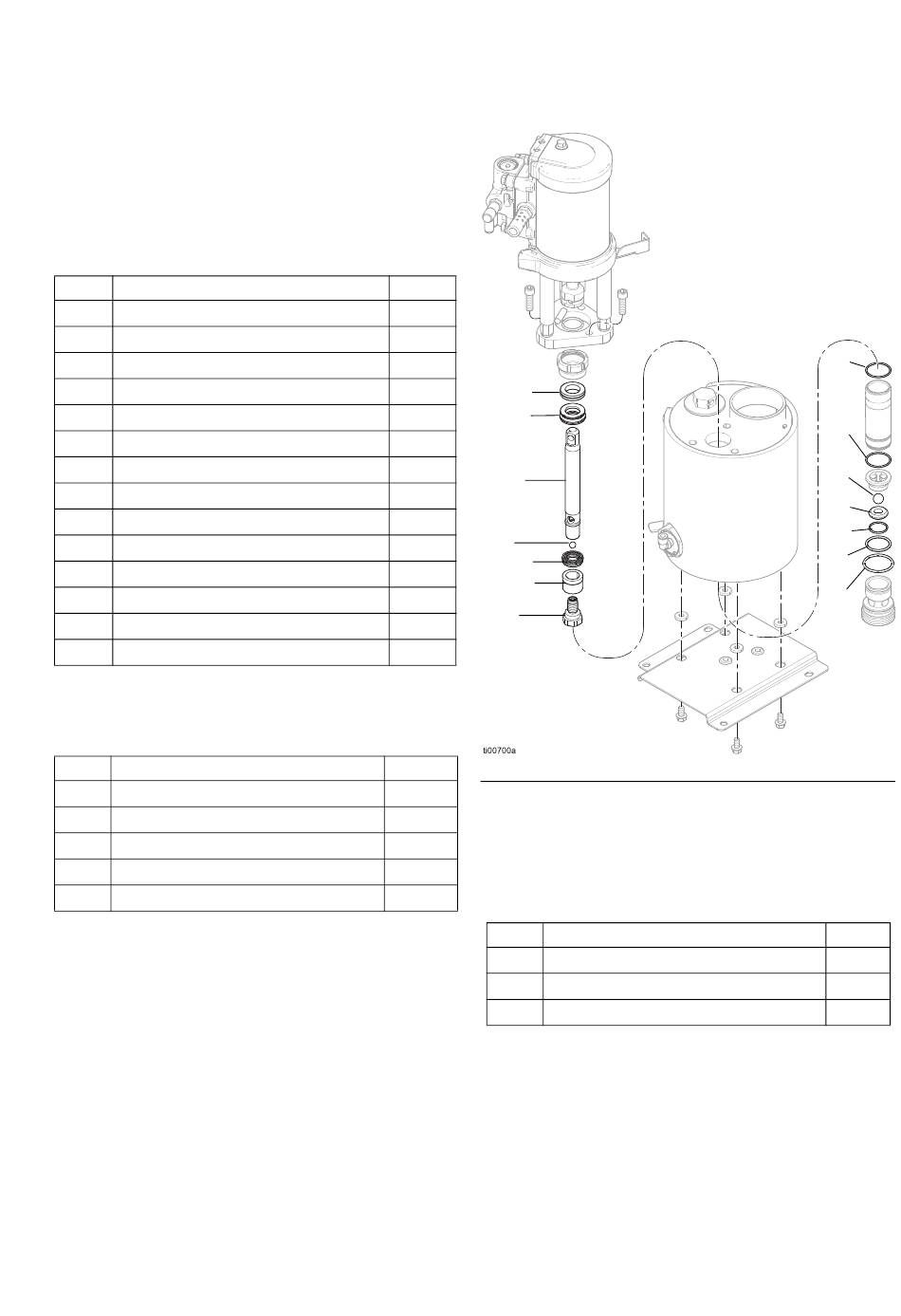

A . 102: Komponenten der Schmelzerpumpe
BB
1
Schmelzerpumpen-Baugruppe: 20B911
1
1
Details zu den Teilen, siehe Seite 116.
1

Schmelzerverteiler-Satz 20B917

1
Pos. Beschreibung
601 Schmelzer-Verteiler
623 Feuerstab, Heizung, 240 V
624 Haltering, innen
Reparatursätze
611
611
644
619
643
613
645
Menge
1
1
1
