Reparaturen Elektrischer Bauteile; Auto Multi-Zone (Amz) Sicherung Austauschen; Auto Multi-Zone (Amz) Platine Austauschen - Graco Invisipac Hm10 Anleitung

Reparatur
Reparaturen elektrischer
Bauteile
GEFAHR
GEFAHR EINES STARKEN STROMSCHLAGS
Dieses Gerät kann mit einer Spannung von über 240 V
betrieben werden. Kontakt mit dieser Spannung kann
Tod oder schwere Verletzungen verursachen.
• Vor der Wartung elektrischer Komponenten immer
den Hauptschalter ausschalten und den Netzstecker
abziehen.
Auto Multi-Zone (AMZ) Sicherung
austauschen
ACHTUNG
Um Schäden am System zu vermeiden, immer flinke
Sicherungen verwenden. Flinke Sicherungen sind für
Kurzschlussschutz erforderlich.
Sicherung Teil
F1A-F4B 129346
FHA-FHB** - - - - - -
**Die Sicherungen FHA und FHB können nicht ausgetauscht
werden. AMZ-Platine austauschen, wenn die FHA- oder
FHB-Sicherungen durchgebrannt sind.

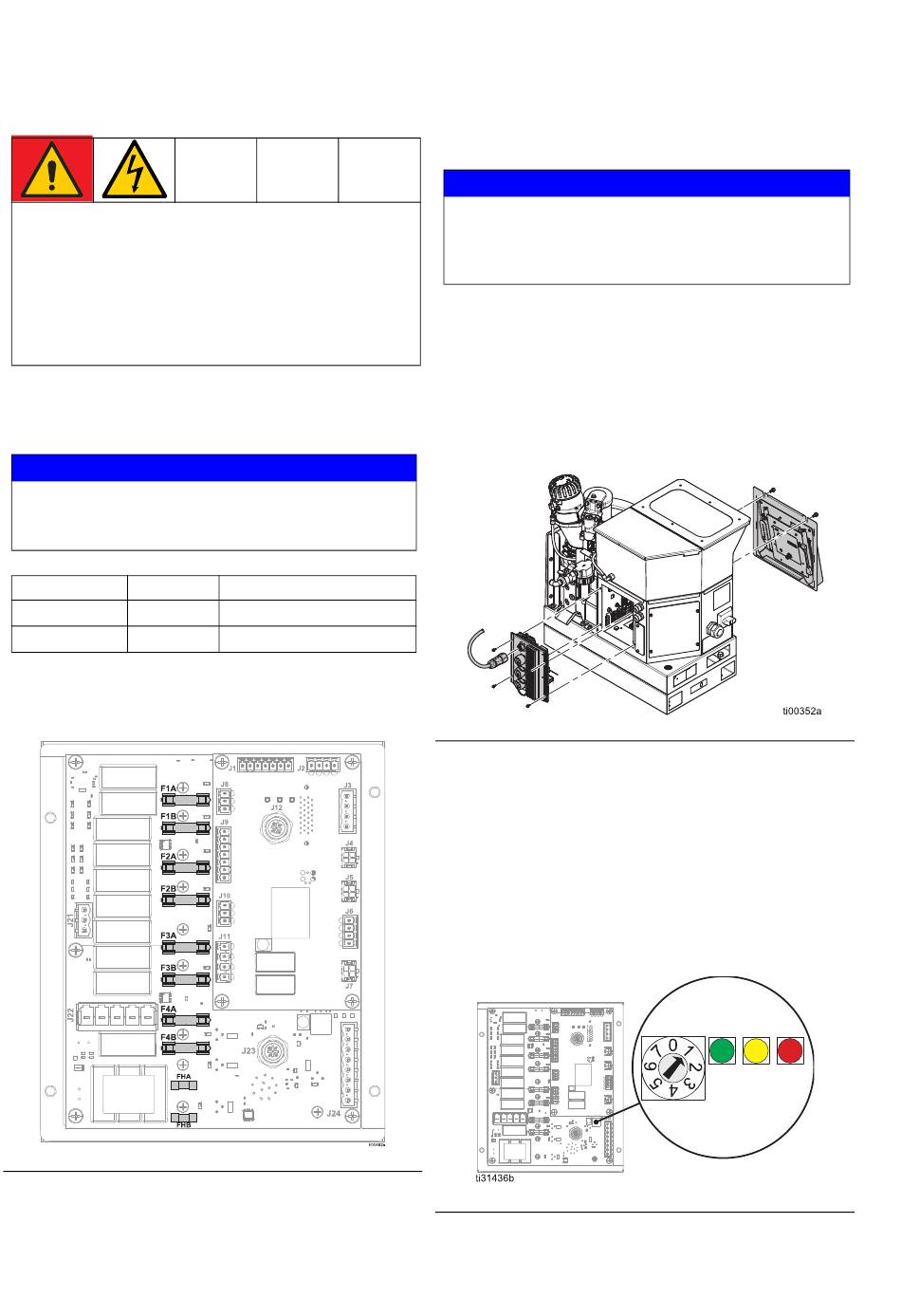

A . 90: AMZ-Sicherungsanschlüsse
BB
100
Kennzeichnung
250 VAC, 12.5A, flink
250 VAC, 25 A
1. Zugang zum Schaltkasten. Die Schritte auf Seite 83
befolgen.
2. Ein nicht leitendes Sicherungsabziehwerkzeug zum
Entfernen der durchgebrannten Sicherung verwenden.
ACHTUNG
Durch die Verwendung eines nicht geeigneten Werkzeugs,
z. B. eines Schraubendrehers oder einer Zange, kann die
Sicherung brechen oder zur Beschädigung der Platine
führen. Sicherungsabzieher verwenden.
3. Eine neue Sicherung im leeren Sicherungshalter
anbringen.
4. Den ADM-Bildschirm installieren. Die Schritte auf
Seite 83 befolgen.
Auto Multi-Zone (AMZ) Platine
austauschen
A . 91: Ausbau der AMZ-Platine
BB
1. Zugang zum Schaltkasten. Die Schritte auf Seite 83
befolgen. Kabell von der Platine abziehen.
2. Die elektrischen Anschlüsse der Heizschläuche trennen.
3. Befestigungsschrauben der AMZ lösen und die AMZ
aus dem Gehäuse nehmen.
4. Die AMZ mit Befestigungsschrauben an der Rückseite
des Schaltkastens befestigen.
5. AMZ-Wählschalterposition auf 1 stellen.
A . 92: AMZ-Wählschalterposition
BB
3B0277C
