Anleitung
Öl- oder

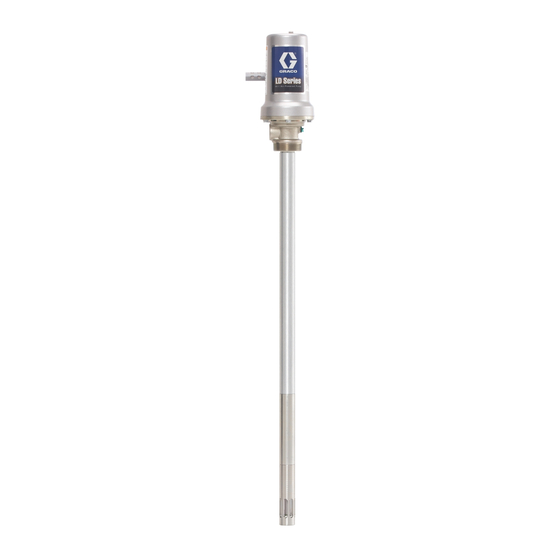

Fettsystempakete LD
Ausschließlich zur Abgabe von Schmiermitteln. Nur für den professionellen Gebrauch.
Für den Einsatz in explosionsgefährdeten Umgebungen und als Gefahrenzone
klassifizierte Bereiche nicht geeignet.
Maximaler Luftdruck Öl 1,0 MPa (10 bar, 150 psi)
Maximaler Materialdruck Öl 5,2 MPa (52 bar, 750 psi)
Maximaler Luftdruck Fett 0,7 MPa (7 bar, 100 psi)
Maximaler Materialdruck Fett 35 MPa (345 bar, 5000 psi)
Wichtige Sicherheitshinweise
Lesen Sie alle Warnhinweise und
Anweisungen in diesem Handbuch und
damit zusammenhängenden Handbüchern
vor Verwendung des Geräts gründlich
durch. Machen Sie sich mit den
Bedienelementen und dem korrekten
Gebrauch des Geräts vertraut. Bewahren
Sie diese Anweisungen sorgfältig auf.
Sachverwandte Handbücher
Englische Handbücher sowie alle verfügbaren Übersetzungen finden Sie unter www.graco.com.
Handbuchnummer
(Englisch)
3A4657
309924
312668
313938
3A1334
313046
3A5412
Beschreibung
Fettpistole
Druckluftregler
LD-Zähler
LD-Schlauchhaspel
Öl- und Fettpumpe Serie LD
Zähler Matrix
Pulse Dosiergerät
™
3A1351R
DE
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Graco LD-Serie

Inhaltszusammenfassung für Graco LD-Serie

  • Seite 1: Sachverwandte Handbücher

    Verwendung des Geräts gründlich durch. Machen Sie sich mit den Bedienelementen und dem korrekten Gebrauch des Geräts vertraut. Bewahren Sie diese Anweisungen sorgfältig auf. Sachverwandte Handbücher Englische Handbücher sowie alle verfügbaren Übersetzungen finden Sie unter www.graco.com. Handbuchnummer Beschreibung (Englisch) 3A4657 Fettpistole...

  • Seite 2: Inhaltsverzeichnis

    Zusammenbau des Fahrgestells ... .21 Graco-Standardgarantie ....60 Einbau der Pumpe und Platte ....23...

  • Seite 3: Sicherheitssymbole

    Sicherheitssymbole Sicherheitssymbole Folgende Sicherheitssymbole werden in dieser Anleitung und auf Warnschildern angezeigt. Lesen Sie die untenstehende Tabelle, um die Bedeutung der einzelnen Symbole zu verstehen. Symbol Bedeutung Symbol Bedeutung Hände oder andere Körperteile Gefahren durch falsche nicht in die Nähe des Gerätebenutzung Materialausslasses halten Undichte Stellen nicht mit der...

  • Seite 4: Allgemeine Warnhinweise

    Allgemeine Warnhinweise Allgemeine Warnhinweise Die folgenden Warnungen gelten für das gesamte Handbuch. Lesen, verstehen und befolgen Sie die Warnungen vor der Verwendung dieses Geräts. Das Nichtbeachten dieser Warnungen kann schwere Verletzungen zur Folge haben. WARNUNG BRAND- UND EXPLOSIONSGEFAHR Wenn im Arbeitsbereich entflammbare Flüssigkeiten, wie Benzin oder Scheibenwaschflüssigkeit vorhanden sind, ist darauf zu achten, dass entflammbare Dämpfe sich entzünden oder explodieren können.
  • Seite 5 Allgemeine Warnhinweise WARNUNG GEFAHREN DURCH FALSCHE GERÄTEBENUTZUNG Missbräuchliche Verwendung des Geräts kann zu schweren oder sogar tödlichen Verletzungen führen. • Das Gerät nicht bei Ermüdung oder unter dem Einfluss von Medikamenten oder Alkohol bedienen. • Niemals den zulässigen Betriebsdruck oder die zulässige Temperatur der Systemkomponente mit dem niedrigsten Nennwert überschreiten.

  • Seite 6: Installation

    Seite 18. Öl- und Fettpumpen-Fahrgestellpaket, Seite 21. Weitere Informationen zu Pumpen finden Sie im Ihrem System beiliegenden Handbuch zu Öl- und Fettpumpen der LD-Serie, siehe Sachverwandte Handbücher, Seite 1. • Bei allen CE-Installationen sind ein Kugelhahn (7) sowie ein Regler (8) erforderlich. Der Kugelhahn ti16123 (7) dient dabei als Notstoppeinrichtung.

  • Seite 7: Luftleitung Und Luftleitungszubehör

    Installation Installation des Materialschlauchsatzes (2) HINWEIS: Der in A . 2 abgebildete Materialsatz dient lediglich als Referenz zur Anleitung. Der zulässige Betriebsdruck jeder einzelnen Eine vollständige Liste der erhältlichen Systemkomponente kann unterschiedlich sein. Materialsatz-Bestandteile und der jeweiligen Abbildungen finden Sie auf den Seiten 48 - 51. Um den Überdruck eines Teils des Systems zu verringern –...

  • Seite 8: Betrieb

    Der Pumpenkolben bewegt sich nach • Für Anwendungen mit Wandmontage nur die unten und gibt am unteren Totpunkt des Hubs den von Graco entworfenen Saugschläuche mit Entlastungskanal des Pumpenzylinders frei. eingebauter Entlastungsvorrichtung verwenden. Zusätzlicher Überdruck wird dann sowohl durch den •...

  • Seite 9: Druckentlastung

    Betrieb HINWEIS: Wenn Sie vermuten, dass das Dosierventil oder der Schlauch verstopft ist, oder der Druck nach der • Die Luftzufuhr muss nicht abgeschaltet werden, Durchführung der oben beschriebenen Schritte nicht um die thermische Druckentlastung zu aktivieren. vollständig abgelassen wurde, die Kupplung des •...

  • Seite 10: Inbetriebnahme

    Recycling und Entsorgung Recycling und 4. Den Lufthahn mit Entlastungsbohrung langsam öffnen und den Luftregler der Pumpe gerade so Entsorgung weit öffnen, bis die Pumpe anläuft. Wenn die Pumpe gefüllt ist und die gesamte Luft aus den Leitungen gedrückt wurde, den Abzug loslassen. Ende der Produktlebensdauer 5.

  • Seite 11: Ld-Ölpumpe Wandhalterung Fass- Oder

    LD-Ölpumpe Wandhalterung Fass- oder Behältermontage LD-Ölpumpe Wandhalterung Fass- oder Behältermontage Anwendung zur Wandmontage der LD-Ölpumpe. Ausschließlich zur Abgabe von Schmierstoffen verwenden. Anwendung nur durch geschultes Personal. Nicht zum Einsatz in explosiven Umgebungen geeignet. Installation IBC-Behälterpakete (Intermediate Bulk Container) beinhalten eine Universalpumpe und eine Wandhalterung, die entweder mit einem Fass oder Die in der nachstehenden Anleitung verwendeten einem Behälterpaket verwendet werden kann.

  • Seite 12: Einbau Der Pumpe

    LD-Ölpumpe Wandhalterung Fass- oder Behältermontage Einbau der Pumpe Einbau des Stellzylinders 1. Den der Pumpe (1) beiliegenden Spundadapter (1a) durch das mittlere Loch des Wandhalterungs (4) führen. Den Spundadapter von Hand fest mit dem Winkel verbinden. Behältermontage 2. Die Pumpe (1) durch den Spundadapter (1a) installieren.

  • Seite 13: Ld-System Ibc-Behälterpaket

    LD-System IBC-Behälterpaket LD-System IBC-Behälterpaket Verwendung zur Montage einer LD-Pumpe und einem Schlauchaufroller an einem IBC-Behälter. Ausschließlich zur Abgabe von Schmiermitteln. Nur für den professionellen Gebrauch. Nicht zum Einsatz in explosiven Umgebungen geeignet. Installation IBC-Behälterpakete beinhalten eine Universalpumpe, Winkel, einen Schlauchaufroller und ein Dosierventil. Für eine vollständige Liste der Modi und der Die in der nachstehenden Anleitung verwendeten jeweiligen Komponenten und Teile siehe Seite 26.

  • Seite 14: Einbau Der Pumpe

    LD-System IBC-Behälterpaket Einbau der Pumpe Die Pumpe kann entweder auf dem Behälter montiert 4. Die Pumpe erden. Siehe Abschnitt Erdung, oder am Ablass montiert werden. Die Anleitungen für Seite 6. beide Montageverfahren sind auf den nachfolgenden Seiten zu finden. Ablassmontage ab Seite 14. Ablassmontage Montage an der Oberseite Bei diesem Montageverfahren muss der...

  • Seite 15: Einbau Des Schlauchaufrollers

    LD-System IBC-Behälterpaket 2. Die Aufrollerhalterung (10) am oberen Winkel (9) anbringen. Mithilfe der 4 Schrauben (10b) und Muttern (10c) fixieren (A . 16). . 14 5. Die Pumpe erden. Siehe Abschnitt Erdung, Seite 6. ti16882 6. Das eine Ende des flexiblen Schlauches anhand .

  • Seite 16: Einbau Der Zählerablage

    LD-System IBC-Behälterpaket Einbau der Zählerablage 4. Die Schraube (10b) durch das Loch in der Schlauchaufrollerhalterung (10) führen und mit der Mutter (10c) sicher fixieren (A . 18). 1. Die Zählerablage (11) seitlich am IBC-Behälter platzieren (A . 20). 2. Die Ablage mithilfe von 4 Schrauben (11a) fixieren .
  • Seite 17 LD-System IBC-Behälterpaket 4. Den Zähler (12) mit dem Schlauchende verbinden. Das Fitting fest anziehen (A . 22). . 22 3A1351R...

  • Seite 18: Ld-Pumpe Öl- Und Fett-Stellzylindermontage

    LD-Pumpe Öl- und Fett-Stellzylindermontage LD-Pumpe Öl- und Fett-Stellzylindermontage Für Einbau einer LD-Pumpe für Öl- und Fettkomplettsystem für Fassmontage Ausschließlich zur Abgabe von Schmiermitteln. Nur für den professionellen Gebrauch. Nicht zum Einsatz in explosiven Umgebungen geeignet. Einbau der Pumpe In den Fass-Montagesystemen sind eine Universalpumpe sowie ein Dosierventil enthalten.

  • Seite 19: Einbau Der Folgeplatte (Nur Fettmodelle)

    LD-Pumpe Öl- und Fett-Stellzylindermontage Einbau der Folgeplatte (nur Fettmodelle) 5. Die Folgeplatte untersuchen, um sicherzustellen, dass die Gummitülle (15b) in der Mitte der Platte sitzt (A . 26). 1. Die Druckentlastung, Seite 9 durchführen. 2. Den Fassdeckel (16) durch Lösen der Flügelschrauben (16a) abnehmen (A .
  • Seite 20 LD-Pumpe Öl- und Fett-Stellzylindermontage 8. Das Ansaugrohr der Pumpe durch die Mitte der Gummitülle (15b) in die Folgeplatte einführen (15) . 28). Saug- rohr . 28 9. Die Flügelschrauben (16a) anziehen, um die Abdeckung (16) auf dem Fass zu befestigen .

  • Seite 21: Ld-Pumpensystem Fahrgestell-Komplettgerät

    LD-Pumpensystem Fahrgestell-Komplettgerät LD-Pumpensystem Fahrgestell-Komplettgerät Zur Fahrgestellmontage eines Fasses, einer LD-Pumpe, eines Zählers oder einer Fettpistole und eines Schlauchaufrollers verwenden. Ausschließlich zur Abgabe von Schmiermitteln. Anwendung nur durch geschultes Personal. Nicht zum Einsatz in explosiven Umgebungen geeignet. Installation Alle Fahrgestellpakete beinhalten ein Fahrgestell, eine Universalpumpe, ein Verlängerungs- sowie ein Dosierventil.
  • Seite 22 LD-Pumpensystem Fahrgestell-Komplettgerät 3. Die Griff-Unterbaugruppe (5a) mit den 5. Dosiergerät (12) am Schlauchende anbringen und mitgelieferten Schrauben (5b) am Fahrgestell (5) Fitting fest anziehen (A . 33). montieren und mit einem Schraubenzieher fest anziehen (A . 31). HINWEIS: Die Schlauchhaspel ist nicht für Schwenk- bewegungen auf dem Fahrgestell ausgelegt.

  • Seite 23: Einbau Der Pumpe Und Platte

    LD-Pumpensystem Fahrgestell-Komplettgerät Einbau der Pumpe und Platte 7. Eine Kette (5e) um das Fass anbringen wie dargestellt in A . 35. Die Kette der Größe des Fasss entsprechend anpassen. Die Enden der Zur Montage von Pumpe und Folgeplatte, Kette mit den zweiteiligen Winkeln (5f) verbinden. siehe Anleitung in LD-Pumpe Öl- und Fett-Stellzylindermontage, Seite 18.

  • Seite 24: Wandhalterungsmodelle Und -Teile

    Wandhalterungsmodelle und -teile Wandhalterungsmodelle und -teile Modelle Modelle mit Schmieröl mit 3:1 Fass mit Fassungsvermögen von 55 Gallonen oder Modell BSPP BSPT 1040R-Behälter 24H689 Fass 24H690 Fass 24H691 Fass 24H692 Fass 24H693 Fass 24H694 Fass 24H695 Behälter 24H696 Behälter 24H697 Behälter 24H698 Behälter...

  • Seite 25: Teile

    Wandhalterungsmodelle und -teile Teile Materialschlauch-Satz (2), Entlastungsventil (7) und Luftregler (8). Die Teile sind auf Seite 48 und 49 abgebildet. Ziffer Teile-Nr. Beschreibung Menge Ziffer Teile-Nr. Beschreibung Menge VENTIL, Entlüftungs-, Zweiweg-, PUMPE, 3:1, Universal, NPT, 110223 NPT, Modelle: 24H692, 24H698, 24G576 Modelle 24H689, 24H692, 24H695, 24H839, 24H845...

  • Seite 26: Modelle Und Teile Mit Behältermontage

    Modelle und Teile mit Behältermontage Modelle und Teile mit Behältermontage Modelle Modelle mit 3:1 Pumpen- Ventil- Modell Aufroller BSPP BSPT standort Ventil verlängerung 24H701 OBEN LDM5 Flex 24H702 OBEN LDM5 Starr 24H703 OBEN LDP5 Flex 24H704 OBEN LDP5 Starr 24H705 OBEN LDM5 Flex...
  • Seite 27 Modelle und Teile mit Behältermontage Pumpen- Ventil- Modell Aufroller BSPP BSPT standort Ventil verlängerung 24H731 SEITE LDP5 Flex 24H732 SEITE LDP5 Starr 24H733 SEITE LDM5 Flex 24H734 SEITE LDM5 Starr 24H735 SEITE LDP5 Flex 24H736 SEITE LDP5 Starr 24H737 SEITE LDM5 Flex 24H738...
  • Seite 28 Modelle und Teile mit Behältermontage Pumpen- Ventil- Modell Aufroller BSPP BSPT standort Ventil verlängerung 24H884 OBEN LDM5 Starr 24H885 OBEN LDP5 Flex 24H886 OBEN LDP5 Starr 24H887 OBEN LDM5 Flex 24H888 OBEN LDM5 Starr 24H889 OBEN LDP5 Flex 24H890 OBEN LDP5 Starr 24H891...

  • Seite 29: Teile

    Modelle und Teile mit Behältermontage Teile Materialschlauch-Satz (2), Entlastungsventil (7) und Luftregler (8). Die Teile sind auf Seite 50 und 51 abgebildet. Pos. Teile-Nr. Beschreibung Menge Pos. Teile-Nr. Beschreibung Menge ROHR, Metall, LD-Pumpe, NPT, PUMPE, 3:1, Universal, NPT, Modelle 24H701 - 24H704; 24H713 - Modelle 24H701 - 24H704;...
  • Seite 30 Modelle und Teile mit Behältermontage Pos. Teile-Nr. Beschreibung Menge Pos. Teile-Nr. Beschreibung Menge VENTIL, Dosier-, LDP5, NPT, flex SATZ, Zubehör, CE, 3:1 Modelle ext, Modell 24H703; 24H715; 24J378 24H713 - 24H724, 24H737 - 255277 24H727; 24H739; 24H869; 24H881; 24H740; 24H745 - 24H748, 24H893;...
  • Seite 31 Modelle und Teile mit Behältermontage 3A1351R...

  • Seite 32: Modelle Und Teile Mit Fassmontage

    Modelle und Teile mit Fassmontage Modelle und Teile mit Fassmontage Modelle für Schmieröl Modelle mit Schmieröl mit 3:1 Ventil- Fass Modell BSPP BSPT Ventil verlängerung Rollgestell 24H799 LDM5 Flex 24H800 LDM5 Starr 24H801 LDP5 Flex 24H802 LDP5 Starr 24H803 LDM5 Flex 24H804 LDM5...
  • Seite 33 Modelle und Teile mit Fassmontage Modelle mit Schmieröl mit 5:1 Ventil- Fass Modell BSPP BSPT Ventil verlängerung Rollgestell 24H964 LDM5 Flex 24H965 LDM5 Starr 24H966 LDP5 Flex 24H967 LDP5 Starr 24H968 LDM5 Flex 24H969 LDM5 Starr 24H970 LDP5 Flex 24H971 LDP5 Starr 24H972...

  • Seite 34: Teile

    Modelle und Teile mit Fassmontage Teile Materialschlauch-Satz (2), Entlastungsventil (7) und Luftregler (8). Die Teile sind auf Seite 48 und 49 abgebildet. 3:1 Öl ohne CE-Kennzeichen: 24H799 - 24H810 5:1 Öl ohne CE-Kennzeichen: 24H964 - 24H975 3:1 Öl ohne CE-Kennzeichen: 24H811 - 24H822 5:1 Öl ohne CE-Kennzeichen: 24H976 - 24H987 3:1 Öl ohne CE-Kennzeichen, Rollgestell: 25C550 - 5:1 Öl ohne CE-Kennzeichen, Rollgestell: 25C554 -...
  • Seite 35 Modelle und Teile mit Fassmontage Ziffer Teile-Nr. Beschreibung Menge VENTIL, Dosier-, LDP5, NPT, 255277 flex ext, Modelle 24H801; 24H813; 24H966; 24H978 VENTIL, Dosier-, LDM5, NPT, 255751 flex ext, Modelle 24H799; 24H811; 24H964; 24H976 VENTIL, Dosier-, LDM5, NPT, starr ext, Modelle 24H800; 256215 24H812;...

  • Seite 36: Modelle Und Komplettgeräte Für Schmierfett

    24R355 24J034 24J035 15,8 kg Befüll-Komplettgerät 2002295 25C549 Teile-Nr. Beschreibung Menge 50:1 55 kg (120 Pfund) Modelle für 24G600 PUMPE, LD-Serie, Fett, 50:1, Schmierfett NPT, 15,8 kg 24F904 ABDECKUNG, Eimer, 15,8 kg Fass-Roll- Modell BSPP BSPT gestell 24F901 FOLGEPLATTE, 15,8 kg...

  • Seite 37: Teile

    Modelle und Teile mit Fassmontage Teile Materialschlauch-Satz (2), Entlastungsventil (7) und Luftregler (8). Die Teile sind auf Seite 48 und 49 abgebildet. 15,8 kg (35 Pfund) Ohne CE-Kennzeichen: 24J030 - Ziffer Teile-Nr. Beschreibung Menge 24J032 SATZ, Material, Fett, NPT, 15,8 kg (35 Pfund) mit CE-Kennzeichen: 24J033 - 1,8 m (6 Fuß) Modelle 24J030;...
  • Seite 38 Modelle und Teile mit Fassmontage Ziffer Teile-Nr. Beschreibung Menge SATZ, Zubehör, CE, 50:1 (nicht abgebildet) 24J033; 24J034: 24J035; 24J039; 24J040; 24J377 24J041; 24J045: 24J046; 24J047, 24R344 - 24R349, 24R353, 24R354, 24R355 PLATTE, Folge-, 15,8 kg 24F901 (35 Pfund), Modelle 24J030 - 24J032, 25C549 PLATTE, Folge-, 55 kg 24F902...

  • Seite 39: Modelle Und -Teile Mit Schmieröl Mit Fahrgestellmontage

    Modelle und -teile mit Schmieröl mit Fahrgestellmontage Modelle und -teile mit Schmieröl mit Fahrgestellmontage Modelle für Schmieröl Modelle mit Schmieröl mit 3:1 Ventil- Modell Aufroller BSPP BSPT Ventil verlängerung 24H750 LDM5 Flex 24H751 LDM5 Starr 24H752 LDP5 Flex 24H753 LDP5 Starr 24H754 LDM5...
  • Seite 40 Modelle und -teile mit Schmieröl mit Fahrgestellmontage Ventil- Modell Aufroller BSPP BSPT Ventil verlängerung 24H781 LDP5 Starr 24H782 LDM5 Flex 24H783 LDM5 Starr 24H784 LDP5 Flex 24H785 LDP5 Starr 24H786 LDM5 Flex 24H787 LDM5 Starr 24H788 LDP5 Flex 24H789 LDP5 Starr 24H790 LDM5...
  • Seite 41 Modelle und -teile mit Schmieröl mit Fahrgestellmontage Modelle mit Schmieröl mit 5:1 Ventil- Modell Aufroller BSPP BSPT Ventil verlängerung 24H915 LDM5 Flex 24H916 LDM5 Starr 24H917 LDP5 Flex 24H918 LDP5 Starr 24H919 LDM5 Flex 24H920 LDM5 Starr 24H921 LDP5 Flex 24H922 LDP5 Starr...
  • Seite 42 Modelle und -teile mit Schmieröl mit Fahrgestellmontage Ventil- Modell Aufroller BSPP BSPT Ventil verlängerung 24H949 LDM5 Starr 24H950 LDP5 Flex 24H951 LDP5 Starr 24H952 LDM5 Flex 24H953 LDM5 Starr 24H954 LDP5 Flex 24H955 LDP5 Starr 24H956 LDM5 Flex 24H957 LDM5 Starr 24H958 LDP5...

  • Seite 43: Teile

    Modelle und -teile mit Schmieröl mit Fahrgestellmontage Teile Materialschlauch-Satz (2), Entlastungsventil (7) und Luftregler (8). Die Teile sind auf Seite 49 abgebildet. Fahrgestell, Zähler und Aufroller Ausschl. Fahrgestell und Zähler 3:1 Ölmodelle, keine CE-Kennzeichnung 24H750 - 3:1 Ölmodelle, keine CE-Kennzeichnung 24H774 - 24H761 24H785 5:1 Ölmodelle, keine CE-Kennzeichnung 24H915 -...
  • Seite 44 Modelle und -teile mit Schmieröl mit Fahrgestellmontage Ziffer Teile-Nr. Beschreibung Menge Ziffer Teile-Nr. Beschreibung Menge VENTIL, Entlüftungs-, Zweiweg-, VENTIL, Matrix, starr, Modell 256282 NPT, Modelle 24H762 - 24H765; 24Z256 110223 24H786 - 24H789; 24H927 - VENTIL, Matrix, flex, Modell 256482 24H930;...

  • Seite 45: Fettmodelle Und -Teile Mit Fahrgestellmontage

    Fettmodelle und -teile mit Fahrgestellmontage Fettmodelle und -teile mit Fahrgestellmontage 50:1 55 kg (120 Pfund) Modelle für 50:1 181 kg (400 Pfund) Modelle für Schmierfett Schmierfett Modell Aufroller NPT BSPP BSPT Modell Aufroller NPT BSPP BSPT 24J048 24J054 24J049 24J055 24J050 24J056 24J051...

  • Seite 46: Teile

    Fettmodelle und -teile mit Fahrgestellmontage Teile Materialschlauch-Satz (2), Entlastungsventil (7) und Luftregler (8). Die Teile sind auf Seite 48 und 50 abgebildet. Fahrgestell, nur Dosierventil Fahrgestell, Aufroller, ausschl. Dosierventil 1 55 kg (20 Pfund) Fett keine CE-Kennzeichnung 55 kg (120 Pfund) Fett keine CE-Kennzeichnung 24J048 - 24J050 24J060 - 24J062 180 kg (400 Pfund) Fett keine CE-Kennzeichnung...
  • Seite 47 Fettmodelle und -teile mit Fahrgestellmontage Ziffer Teile-Nr. Beschreibung Menge ABDECKUNG, Stellzylinder, 55 kg (120 24F905 Pfund), Modelle 24J048 - 24J050; 24J060 -24J062; 24R356 - 24R361 ABDECKUNG, Stellzylinder, 180 kg 24F906 (400 Pfund), 24J054 - 24J059; 24J066 - 24J068; 24J069 - 24J071 ABDECKUNG, Stellzylinder, Modelle 24N924 24J051-24J053;...

  • Seite 48: Materialschlauch Satz (2) Teile

    Materialschlauch Satz (2) Teile Materialschlauch Satz (2) Teile NPT, BSPT, BSPP, Öl oder Fett, 1,8 m (6 Fuß), oder 5 m (15 Fuß) Schlauch, ohne Schlauchhaspel, ohne CE-Kennzeichen Modelle für Schmieröl 24H866 - BSPT, 5 m (15 Fuß) 24H859 - NPT, 6 Fuß Modelle: 24H782 - 24H785, 24H948 - 24H951 Ziffer Beschreibung Menge...
  • Seite 49 Materialschlauch Satz (2) Teile NPT, BSPT, BSPP, Öl oder Fett, 1,8 m (6 Fuß), oder 5 m (15 Fuß) Schlauch, Ohne Schlauchaufroller, CE-Kennzeichen (Teile 7 & 8 nur als Montagehinweis abgebildet) Modelle für Schmieröl 24H834 - BSPT, 5 m (15 Fuß) Modelle: 24H794 - 24H797, 24H960 - 24H963 24H608 - NPT, 6 Fuß...
  • Seite 50 Materialschlauch Satz (2) Teile NPT, BSPT, BSPP, Öl, 1,8 m (6 Fuß), Schlauch, mit Schlauchaufroller, ohne CE-Kennzeichen Modelle für Schmieröl Schmierfett-Modelle 24J495 - NPT 24J501 - NPT Modell: 24J066 Modelle: 24H701 - 24H704, 24H725 - 24H728, 24H867 - 24H870, 24H891 - 24H894 Ziffer Beschreibung Menge VERBINDUNG, Drehgelenk...
  • Seite 51 Materialschlauch Satz (2) Teile NPT, BSPT, BSPP, Öl, 1,8 m (6 Fuß), Schlauch, mit Schlauchhaspel, CE-Kennzeichen (Teile 7 & 8 nur als Montagehinweis abgebildet) Modelle für Schmieröl Schmierfett-Modelle 24J492 - NPT 24J498 - NPT Modelle: 24H713 - 24H716, 24H737 - 24H740, 24H879 - Modell: 24J069 24H882, 24H903 - 24H906 Ziffer Beschreibung...

  • Seite 52: Technische Spezifikationen

    Technische Spezifikationen Technische Spezifikationen Pumpe Technischen Spezifikationen zu den Pumpen finden Sie in der mitgelieferten Betriebsanleitung der Öl- und Fettpumpe Serie LD, siehe Sachverwandte Handbücher, Seite 1. Schlauchaufroller Technischen Spezifikationen zum Schlauchaufroller finden Sie in der mitgelieferten Betriebsanleitung der Schlauchaufroller mit Gehäuse der Serie LD, siehe Sachverwandte Handbücher, Seite 1.

  • Seite 53: Wandhalterung: 24F910

    Technische Spezifikationen Wandhalterung: 24F910 Abmessungen Pumpenmontagegewinde 2 Zoll-11 1/2 NPT 150 mm (6 Zoll) Zulässiges Höchstgewicht 3,6 kg (8 Pfund) 175 mm (6,8 Zoll) 105 mm (4,1 Zoll) 120 mm (4,7 Zoll) 90 mm (3,5 Zoll) 15 mm (0,6 Zoll) 4 x 8,2 mm (0,3 x 4 Zoll) 3A1351R...

  • Seite 54: Ibc-Behälterhalterung: 24F930, 24F931

    Technische Spezifikationen IBC-Behälterhalterung: 24F930, 24F931 Abmessungen Pumpenmontage- 2 Zoll- 11 1/2 NPT gewinde 266 mm (10,5 Zoll) 271 mm (10,7 Zoll) Montageabstand 100 mm x 100 mm x 8,5 mm 100 mm (4 Zoll) zwischen Haspel (4 Zoll x 4 Zoll x 0,3 Zoll) 100 mm (4 Zoll) und Boden 273 mm (10,75 Zoll)
  • Seite 55 Technische Spezifikationen IBC-Behälterpumpenhalterung: 24F920 Abmessungen (einschließlich 24F910) 350 mm (13,7 Zoll) 208 mm (8 Zoll) 182 mm (7 Zoll) Pumpenmontagegewinde 2 Zoll-11 1/2 NPT 2 x 22 mm (2 x 0,8 Zoll) Zulässiges Höchstgewicht 3,6 kg (8 Pfund) 2 x 20 mm (2 x 0,75 Zoll) 200 mm (7,8 Zoll) 148 mm (5,8 Zoll) 2 x 37,5 mm (2 x 1,4 Zoll)
  • Seite 56 Technische Spezifikationen Zählerablage: 24F914 Abmessungen 96 mm (3,7 Zoll) 2 x 23,5 mm (2 x 1 Zoll) 2 x 21 mm (2 x 0,8 Zoll) 150 mm (6 Zoll) 201 mm (8 Zoll) 210 mm (8,25 Zoll) 2 x 50,5 mm (2 x 2 Zoll) 675,5 mm (26,5 Zoll) 535 mm (21 Zoll) 3A1351R...

  • Seite 57: Fahrgestell 55 Kg (120 Pfund)

    Technische Spezifikationen Fahrgestell 55 kg (120 Pfund) Fahrgestell 180 kg (400 Pfund) Tragkraft 90,7 kg (200 Pfund) Tragkraft 226,8 kg (500 Pfund) Gewicht des 17,5 kg (38,5 Pfund) Gewicht des 22 kg (48,5 Pfund) Fahrgestells Fahrgestells Abmessungen Abmessungen 700 mm (27,5 Zoll) 854 mm (33,6 Zoll) 1022 mm (40,2 Zoll) 1022 mm (40,2 Zoll)

  • Seite 58: Materialschlauchsätze (2)

    Technische Spezifikationen Materialschlauchsätze (2) Luftleitungskomponente medienberührte Verzinkter Stahl, vernickeltes Messing, Nitrilkautschuk Werkstoffe Max. Arbeitsdruck Luftleitung mit Kugelhahn 1,03 Mpa (10,3 Bar 150 psi) und Regler Max. Arbeitsdruck Luftleitung ohne Kugelhahn 300 psi (20,6 MPa, 206,8 bar) und Regler Max. Arbeitsdruck Ölleitung 2000 psi (137 MPa, 13,7 bar) Max.

  • Seite 59: California Proposition 65

    Technische Spezifikationen California Proposition 65 EINWOHNER KALIFORNIENS WARNUNG: Krebs und Fortpflanzungsschäden – www.P65warnings.ca.gov. 3A1351R...

  • Seite 60: Graco-Standardgarantie

    Garantie, die von Graco bekannt gegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
