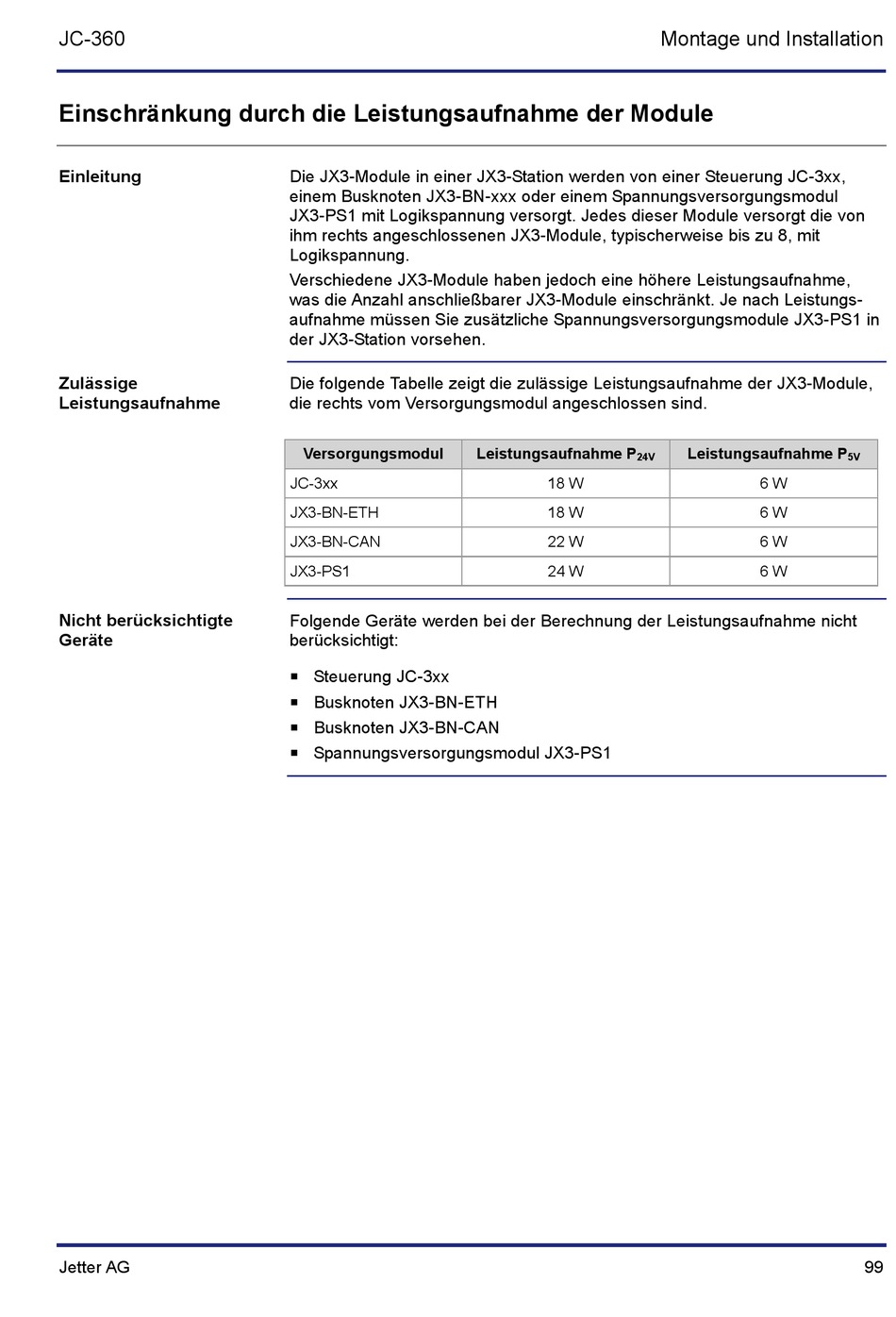

JC-360
Einschränkung durch die Leistungsaufnahme der Module
Einleitung
Zulässige
Leistungsaufnahme
Nicht berücksichtigte
Geräte
Jetter AG
Die JX3-Module in einer JX3-Station werden von einer Steuerung JC-3xx,
einem Busknoten JX3-BN-xxx oder einem Spannungsversorgungsmodul
JX3-PS1 mit Logikspannung versorgt. Jedes dieser Module versorgt die von
ihm rechts angeschlossenen JX3-Module, typischerweise bis zu 8, mit
Logikspannung.
Verschiedene JX3-Module haben jedoch eine höhere Leistungsaufnahme,
was die Anzahl anschließbarer JX3-Module einschränkt. Je nach Leistungs-
aufnahme müssen Sie zusätzliche Spannungsversorgungsmodule JX3-PS1 in
der JX3-Station vorsehen.
Die folgende Tabelle zeigt die zulässige Leistungsaufnahme der JX3-Module,
die rechts vom Versorgungsmodul angeschlossen sind.
Versorgungsmodul
JC-3xx
JX3-BN-ETH
JX3-BN-CAN
JX3-PS1
Folgende Geräte werden bei der Berechnung der Leistungsaufnahme nicht
berücksichtigt:
Steuerung JC-3xx
Busknoten JX3-BN-ETH
Busknoten JX3-BN-CAN
Spannungsversorgungsmodul JX3-PS1
Leistungsaufnahme P
24V
18 W
18 W
22 W
24 W
Montage und Installation
Leistungsaufnahme P
6 W
6 W
6 W
6 W
5V
99
