JC-360

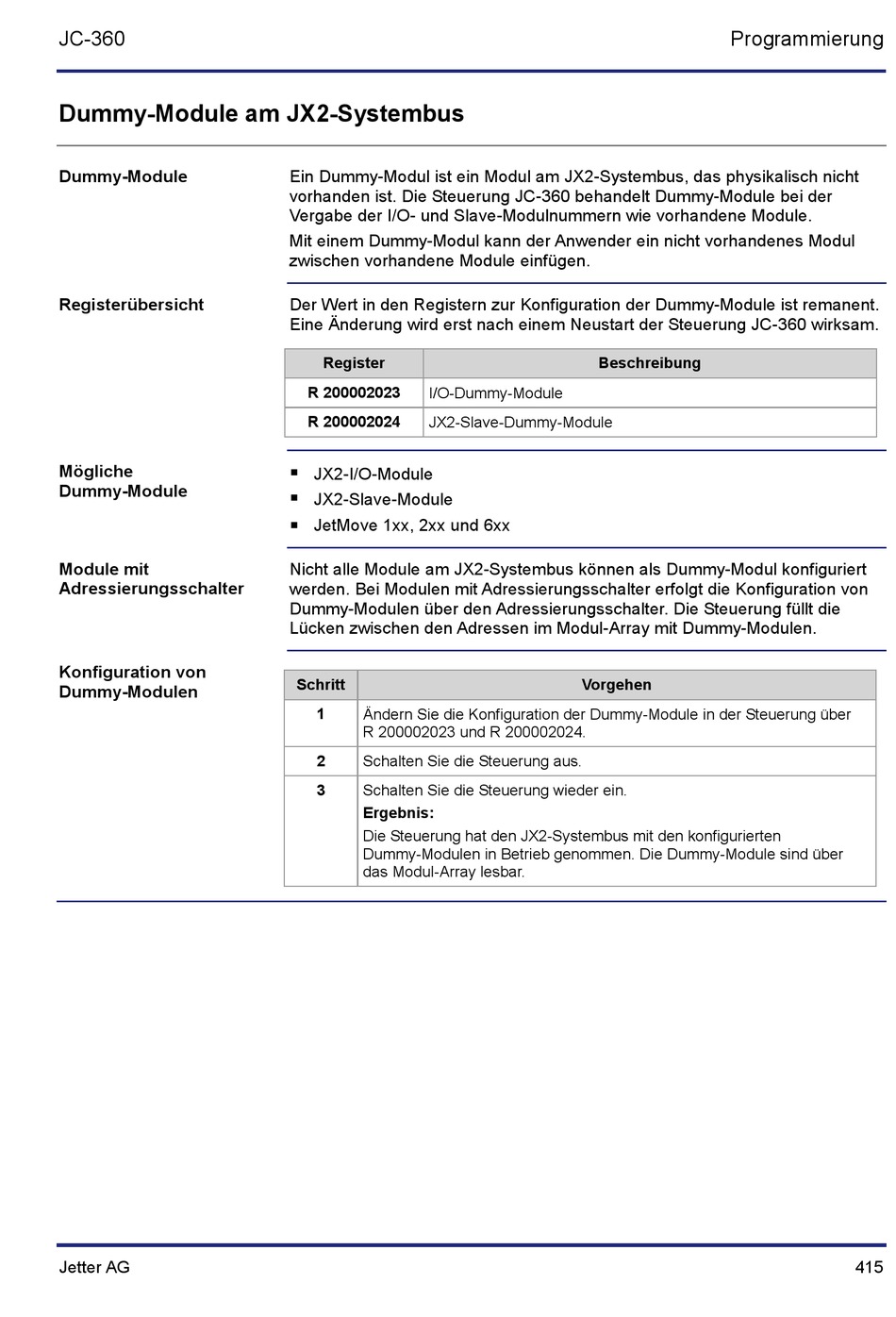

Dummy-Module am JX2-Systembus
Dummy-Module
Registerübersicht
Mögliche
Dummy-Module
Module mit
Adressierungsschalter
Konfiguration von
Dummy-Modulen
Jetter AG
Ein Dummy-Modul ist ein Modul am JX2-Systembus, das physikalisch nicht
vorhanden ist. Die Steuerung JC-360 behandelt Dummy-Module bei der
Vergabe der I/O- und Slave-Modulnummern wie vorhandene Module.
Mit einem Dummy-Modul kann der Anwender ein nicht vorhandenes Modul
zwischen vorhandene Module einfügen.
Der Wert in den Registern zur Konfiguration der Dummy-Module ist remanent.
Eine Änderung wird erst nach einem Neustart der Steuerung JC-360 wirksam.
Register
R 200002023
I/O-Dummy-Module
R 200002024
JX2-Slave-Dummy-Module
JX2-I/O-Module
JX2-Slave-Module
JetMove 1xx, 2xx und 6xx
Nicht alle Module am JX2-Systembus können als Dummy-Modul konfiguriert
werden. Bei Modulen mit Adressierungsschalter erfolgt die Konfiguration von
Dummy-Modulen über den Adressierungsschalter. Die Steuerung füllt die
Lücken zwischen den Adressen im Modul-Array mit Dummy-Modulen.
Schritt
1
Ändern Sie die Konfiguration der Dummy-Module in der Steuerung über
R 200002023 und R 200002024.
2
Schalten Sie die Steuerung aus.
3
Schalten Sie die Steuerung wieder ein.
Ergebnis:
Die Steuerung hat den JX2-Systembus mit den konfigurierten
Dummy-Modulen in Betrieb genommen. Die Dummy-Module sind über
das Modul-Array lesbar.
Programmierung
Beschreibung
Vorgehen
415
