Teile und Schnittstellen der Steuerung JC-360
Teile und Schnittstellen
Jetter AG

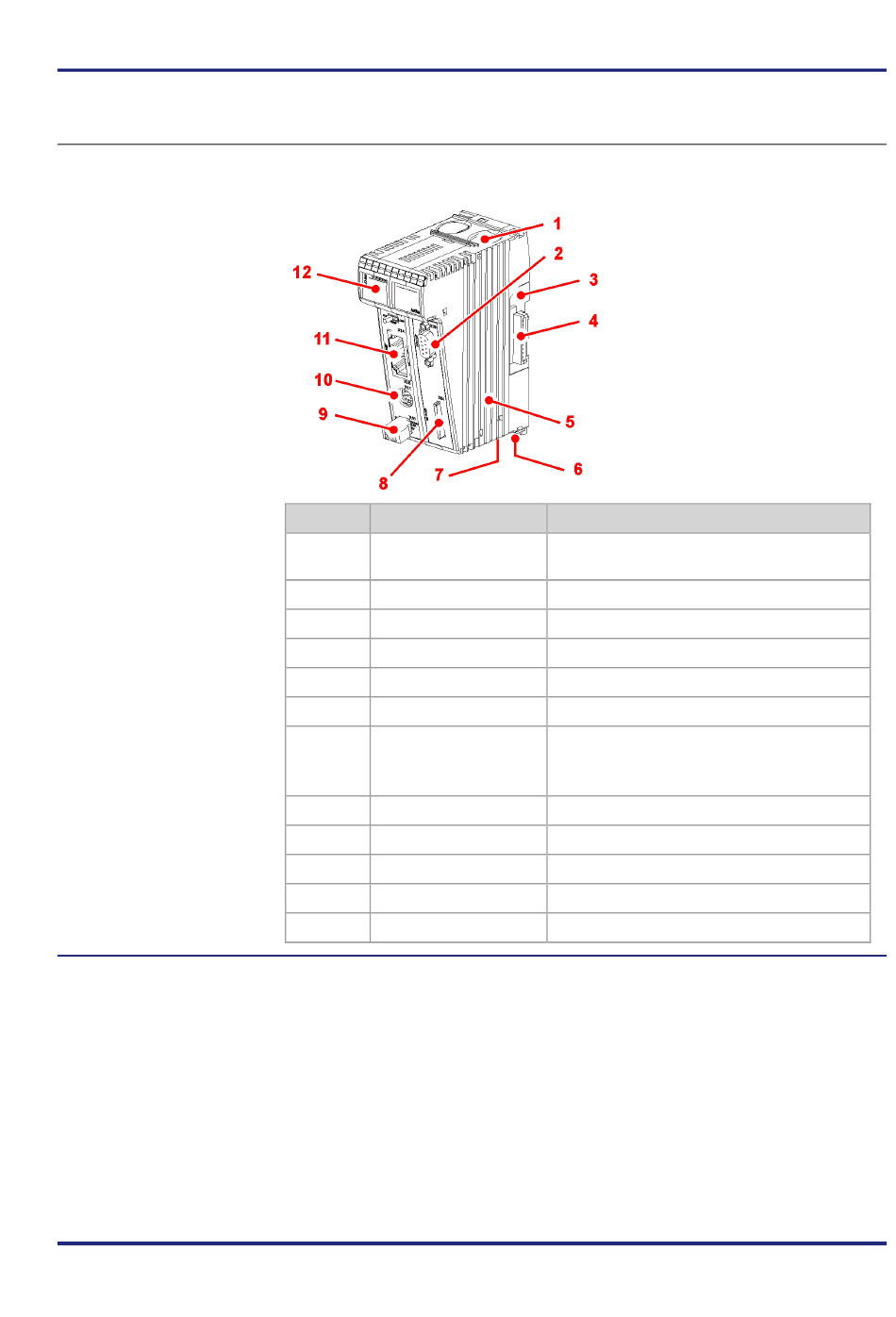

Die Steuerung JC-360 verfügt über die folgenden Teile und Schnittstellen:
Nummer
Teil
1
Obere Rastlasche
2
X18
3
Backplane-Modul
4
X119
5
Modulgehäuse
6
Entriegelungslasche
7
Untere Rastlasche
8
X61
9
X10
10
X11
11
X14, X15
12
LED
Produktbeschreibung und Geräteaufbau
Beschreibung
Zum Lösen des Modulgehäuses vom
Backplane-Modul
JX2-Systembus-Anschluss
Zur Montage auf der Hutschiene
Anschlussstecker für weitere JX3-Module
Zum Lösen der JC-3xx von der Hutschiene
Zum Lösen des Modulgehäuses vom
Backplane-Modul.
In Darstellung nicht sichtbar
Steckplatz für die SD-Karte
Spannungsversorgung
Serielle Schnittstelle
Zwei Ethernet-Ports
LEDs zur Diagnose und Statusanzeige
