4 Montage und Installation

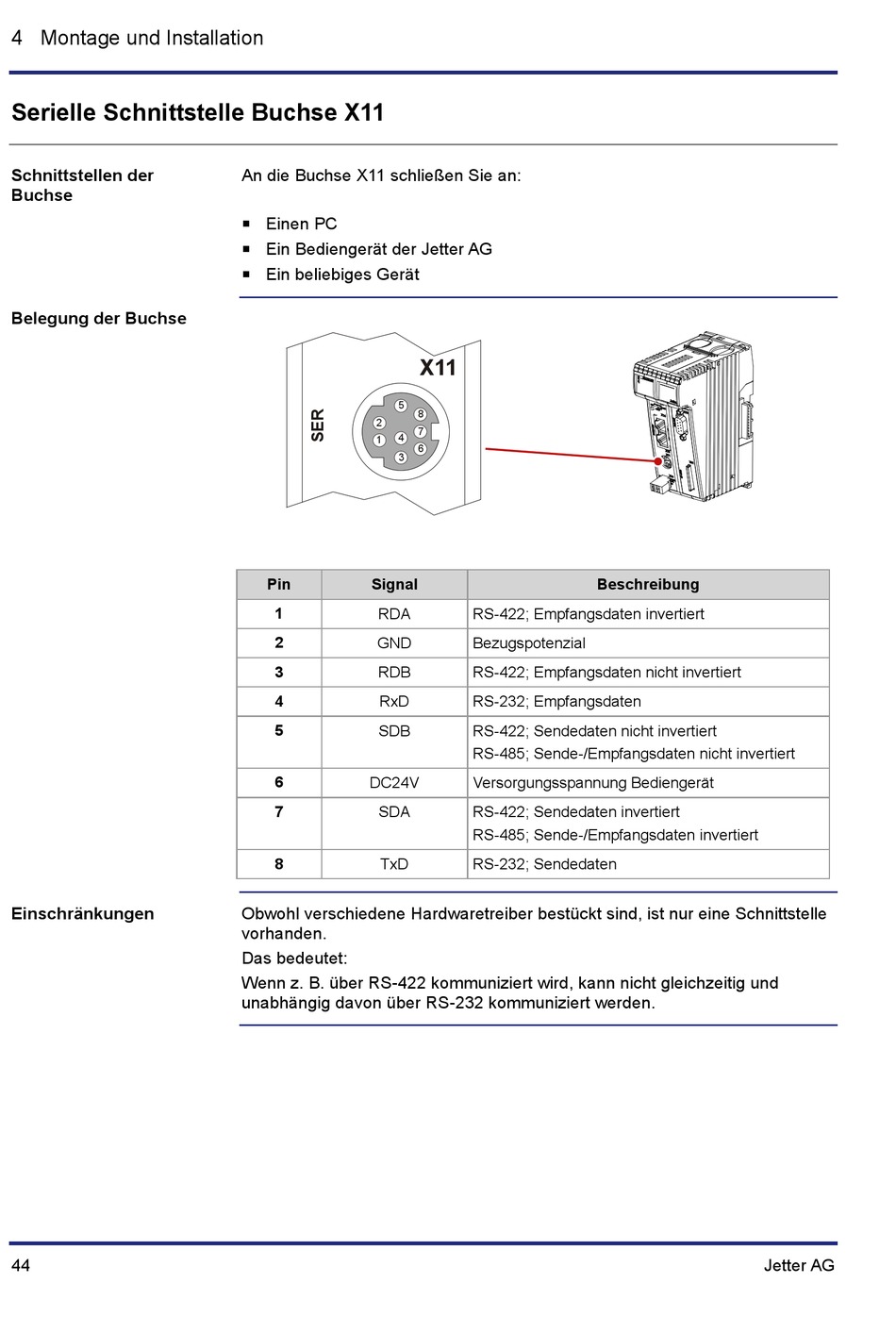

Serielle Schnittstelle Buchse X11
Schnittstellen der
Buchse
Belegung der Buchse
Einschränkungen
44
An die Buchse X11 schließen Sie an:
Einen PC
Ein Bediengerät der Jetter AG
Ein beliebiges Gerät
5
2
4
1
3
Pin
Signal
1
RDA
2
GND
3
RDB
4
RxD
5
SDB
6
DC24V
7
SDA
8
TxD
Obwohl verschiedene Hardwaretreiber bestückt sind, ist nur eine Schnittstelle
vorhanden.
Das bedeutet:
Wenn z. B. über RS-422 kommuniziert wird, kann nicht gleichzeitig und
unabhängig davon über RS-232 kommuniziert werden.
X11
8
7
6
RS-422; Empfangsdaten invertiert
Bezugspotenzial
RS-422; Empfangsdaten nicht invertiert
RS-232; Empfangsdaten
RS-422; Sendedaten nicht invertiert
RS-485; Sende-/Empfangsdaten nicht invertiert
Versorgungsspannung Bediengerät
RS-422; Sendedaten invertiert
RS-485; Sende-/Empfangsdaten invertiert
RS-232; Sendedaten
Beschreibung
Jetter AG
