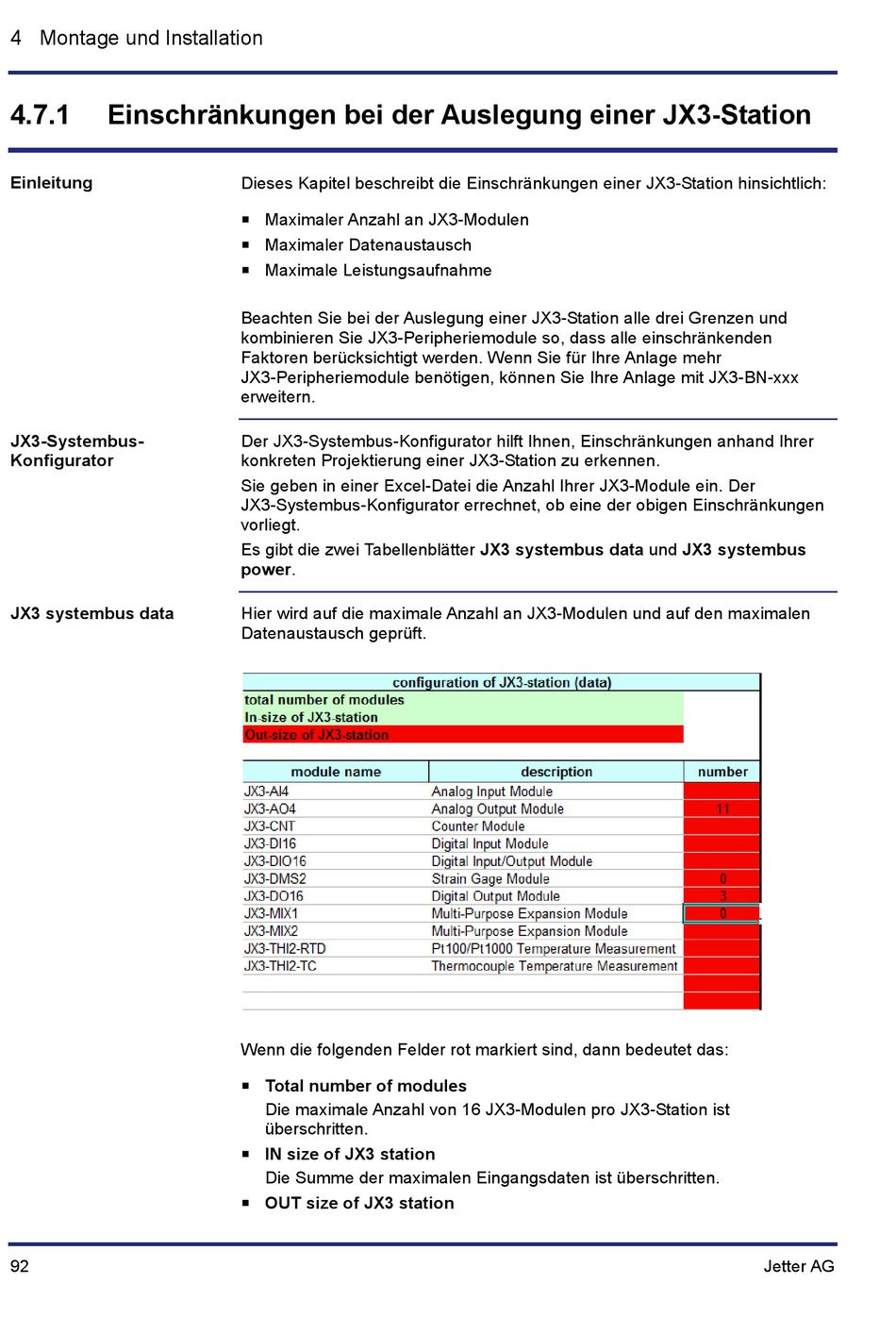

4 Montage und Installation
4.7.1
Einschränkungen bei der Auslegung einer JX3-Station
Einleitung
JX3-Systembus-
Konfigurator
JX3 systembus data
92
Dieses Kapitel beschreibt die Einschränkungen einer JX3-Station hinsichtlich:
Maximaler Anzahl an JX3-Modulen
Maximaler Datenaustausch
Maximale Leistungsaufnahme
Beachten Sie bei der Auslegung einer JX3-Station alle drei Grenzen und
kombinieren Sie JX3-Peripheriemodule so, dass alle einschränkenden
Faktoren berücksichtigt werden. Wenn Sie für Ihre Anlage mehr
JX3-Peripheriemodule benötigen, können Sie Ihre Anlage mit JX3-BN-xxx
erweitern.
Der JX3-Systembus-Konfigurator hilft Ihnen, Einschränkungen anhand Ihrer
konkreten Projektierung einer JX3-Station zu erkennen.
Sie geben in einer Excel-Datei die Anzahl Ihrer JX3-Module ein. Der
JX3-Systembus-Konfigurator errechnet, ob eine der obigen Einschränkungen
vorliegt.
Es gibt die zwei Tabellenblätter JX3 systembus data und JX3 systembus
power.
Hier wird auf die maximale Anzahl an JX3-Modulen und auf den maximalen
Datenaustausch geprüft.
Wenn die folgenden Felder rot markiert sind, dann bedeutet das:
Total number of modules
Die maximale Anzahl von 16 JX3-Modulen pro JX3-Station ist
überschritten.
IN size of JX3 station
Die Summe der maximalen Eingangsdaten ist überschritten.
OUT size of JX3 station
Jetter AG
