Elektrische aansluiting
•
De elektrische veiligheid van dit apparaat is slechts
dan verzekerd als het op de juiste wijze is geaard zo-
als voorgeschreven door de geldende normen voor elek-
trische veiligheid. Het is belangrijk zich hiervan te ver-
zekeren en, in geval van twijfel, een controle te laten
uitvoeren door een bevoegde elektricien.
•
De fabrikant kan niet aansprakelijk worden gesteld
voor schade die veroorzaakt is door nalatigheid betref-
fende het aarden van de installatie.
•
Voordat u het apparaat gaat aansluiten moet u zich
ervan verzekeren dat de technische gegevens op het
typeplaatje corresponderen met de kenmerken van uw
elektrische net.
•
Controleer dat het electrische vermogen van het net
en van de stopcontacten voldoende is voor het maxi-
mum vermogen van het apparaat zoals aangegeven op
het typeplaatje. In geval van twijfel moet u zich wen-
den tot een bevoegde installateur.
Voordat u enige ingreep gaat uitvoeren moet de stroom
van het apparaat worden afgesloten.

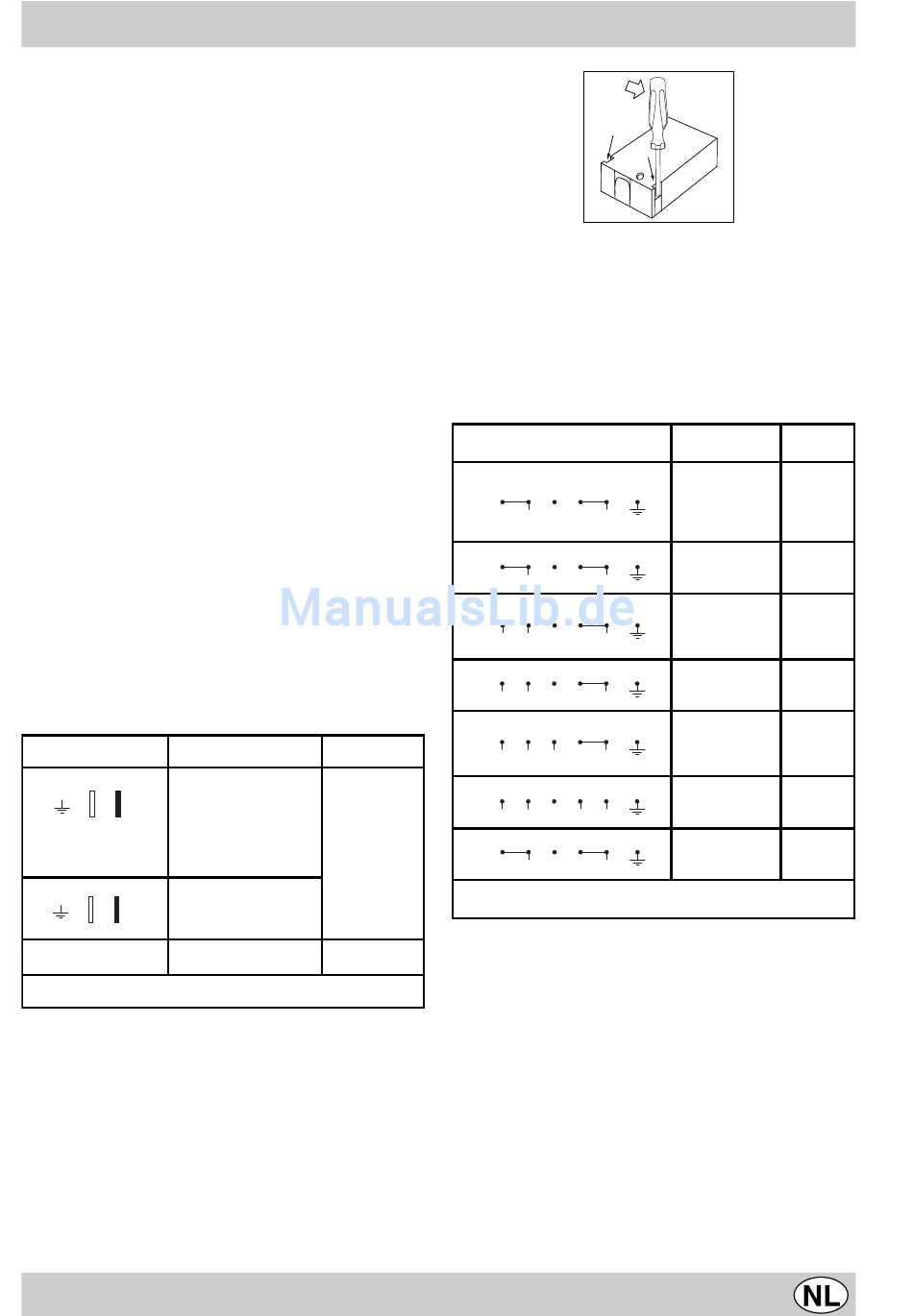

De aansluiting van de kookplaat aan het net moet worden
uitgevoerd door middel van een contactdoos: bij recht-
streekse aansluiting van het apparaat aan het net moet
een bereikbare veelpolige schakelaar worden aange-
bracht, met een afstand tussen de contactpunten van min-
stens 3 mm;
Alleen geldig voor de modellen met voedingskabel
Deze kookplaat is voorzien van een eenfase-kabel en mag
dus alleen worden aangesloten aan een eenfase-net.
Respecteer de kleuren van de draden zoals aangegeven
in bijgaand schema.
Elektrische aansluitingen
Spanning Frequentie
FR-BE-AT-DE-GR-ES-IL-
N
L
IT-NZ-PT-GP-CH-MA-LU-
IE-FI-SE-IS-GB-NL-DK
230V - 1+N~ 50Hz
BL
BR
CY-MT-AU-NZ-KW
240V - 1+N~ 50Hz
N
L
FR-BE-NO
230V - 2 ~ 50Hz
BL
BR
BR=BRUN,BL=BLEU
BR=BRAUN, BL=BLAU
BR=BRUIN, BL=BLAUW
BR=BROWN, BL=BLUE
* Toepassing van de simultaneïteitsfactor conform aan de normen
CEI 60335-2-6
Alleen geldig voor de modellen zonder voedingskabel
Sommige modellen zijn niet voorzien van een
voedingskabel aangezien de kabel moet worden aangepast
aan het soort elektrische aansluiting dat u toepast (zie
het hiervolgende schema voor de aansluitingen). Voor het
aanbrengen van de voedingskabel moet u als volgt te werk
gaan:
•
Licht de lippen aan de zijkant van de deksel van het
klemmenbord op met een schroevendraaier.
•
trek de deksel van het klemmenbord open
Het aansluiten van de kabel:
•
schroef de schroef van de kabelklem en de schroeven
van de contacten los.
•
voor het uitvoeren van de gewenste elektrische
aansluiting (zie tabel) gebruikt u de draadbruggen die
zich in de doos bevinden. Plaats de draden van de
voedingskabel zoals aangegeven in de tabel.
•
als de aansluitingen zijn uitgevoerd schroeft u alle
schroefjes van het kroonsteentje stevig aan.
•
zet de kabel vast in de kabelklem en sluit de deksel.
Elektrische aansluitingen
1
1
1
L1
1
L1
1
Zekeringen
L1
Doorsnede
1
L1
1
25A *
2,5 mm²
* Toepassing van de simultaneïteitsfactor conform aan de normen
53
FR-AT-BE-DE-GP--
ES-IE-IL-IS-IT-LU-
2
3
4
5
RE-FI-GB-GR-PT--
L
N
230V-1+N~50 Hz
2
3
4
5
L1
L2
230V-2~50/60 Hz
FR-BE-CH-DE-AT--
2
3
4
5
ES-IL-IT-NZ-PT-
MA- LU-SE-IS-NL
L2
N
400V2-N~50 Hz
2
3
4
5
L2
L3
230V3~50 Hz
FR-AT-BE-DE-ES-
IL-IS-IT-LU-PT-SE
2
3
4
5
-MA-NZ-CH-DK-N-
L2
L3
N
400V3+N~50 Hz
2
3
4
5
N1
N2
L2
230V2+2-N~50 Hz
CY-AU-NZ-KW-MT
2
3
4
5
L
N
240V-1+N~50 Hz
CEI 60335-2-6
Spanning
Zekeringen
Frequentie
Doorsnede
25 A*
2,5 mm²
SE-MA-NZ
FR-BE-NO
25 A*
2,5 mm²
16 A*
1,5 mm²
FR-BE-NO
16 A*
1,5 mm²
16 A*
1,5 mm²
L
NL
16 A*
1,5 mm²
25 A*
2,5 mm²
