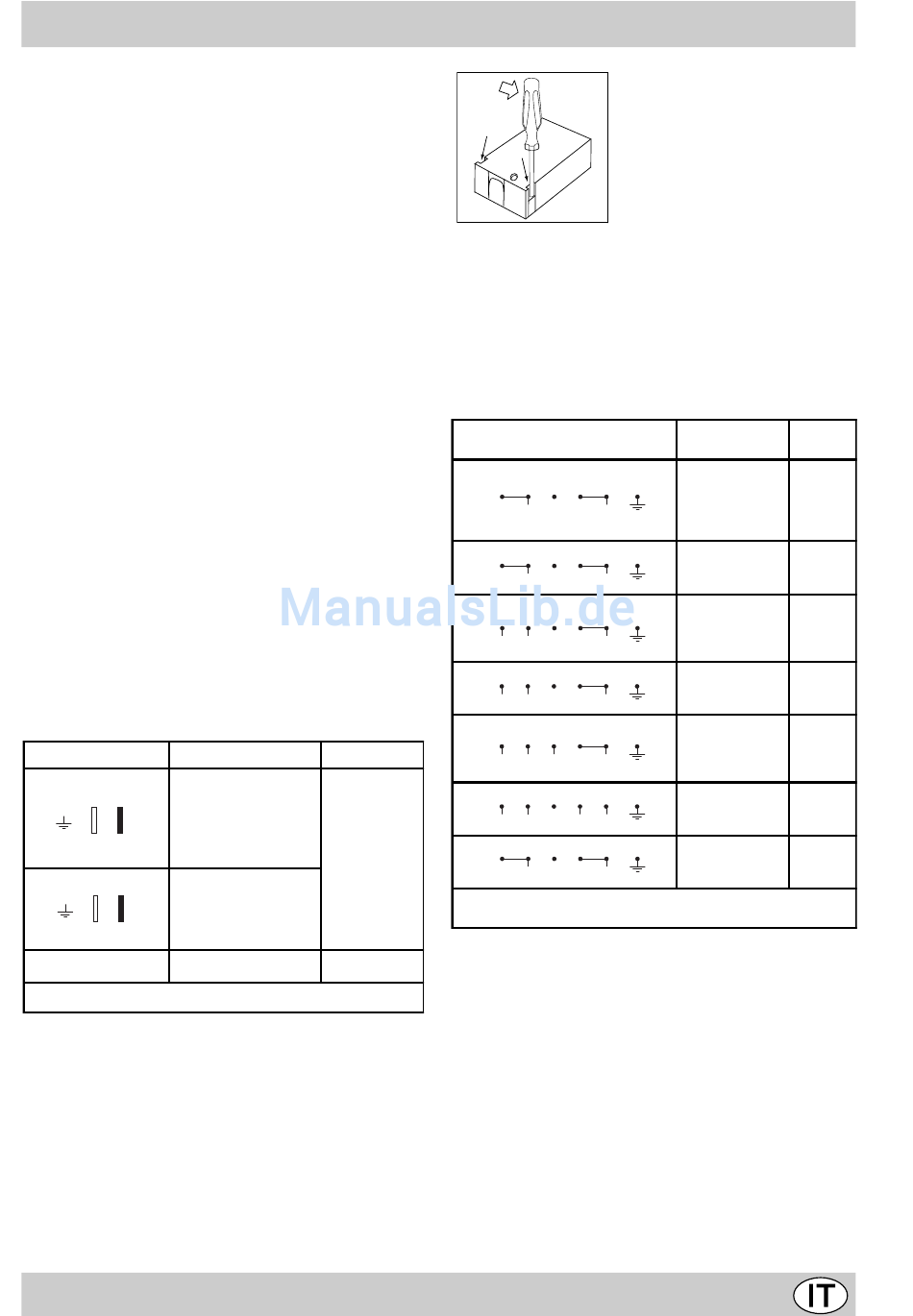

Collegamento elettrico
• La sicurezza elettrica di questo apparecchio è assi-
curata soltanto quando lo stesso è correttamente col-
legato all'impianto di messa a terra, come previsto dal-
le vigenti norme di sicurezza elettrica. Controllare che
questo requisito di sicurezza fondamentale sia sempre
rispettato e, in caso di dubbio, richiedere un controllo
accurato dell'impianto da parte di personale professio-
nalmente qualificato.
• Il costruttore non può essere considerato responsa-
bile per eventuali danni causati dalla mancanza di messa
a terra dell'impianto.
• Prima di collegare l'apparecchio accertarsi che i dati
tecnici riportati sulla targhetta siano rispondenti alle
caratteristiche dell'impianto elettrico.
• Verificare che la portata elettrica dell'impianto e delle
prese di corrente siano adeguate alla potenza massi-
ma dell'apparecchio indicata in targa. In caso di dub-
bio, rivolgersi a personale professionalmente qualifica-
to.
Prima di qualsiasi intervento, disinserire elettricamente
l'apparecchio.
Il collegamento del piano di cottura all'impianto deve es-
sere effettuato tramite una scatola di connessione: nel caso
di collegamento diretto dell'apparecchio alla rete, occorre
prevedere un interruttore omnipolare, accessibile in caso
di necessità, con distanza di apertura dei contatti uguale
o superiore a 3 mm.
Valido solo per i modelli con cavo alimentazione
Alcuni modelli sono forniti di cavo alimentazione monofase,
quindi devono essere allacciati solo alla rete monofase.
Rispettare il colore dei fili, come da schema allegato.
Collegam enti elettrici Tensione Frequenza
FR-BE-AT-DE-GR-ES-IL-
IT-NZ-PT-G P-CH-MA-LU-
N L
IE-F I-SE-IS-GB-NL-DK
230V - 1+N~ 50Hz
BL BR
CY-MT-AU-NZ-KW
240V - 1+N~ 50Hz
N L
FR-BE-NO
230V - 2 ~ 50Hz
BL BR
BR=BRUN,BL=BLEU BR=BRAUN, BL=BLAU
BR=BRUIN, BL=BLAUW BR=BROWN, BL=BLUE
*Applicazione del fattore di simultaneità in conformità alla norma
cei 60335-2-6
Valido solo per i modelli senza cavo alimentazione
Alcuni modelli non sono dotati di cavo di alimentazione in
quanto il cavo va dimensionato in base al tipo di collega-
mento elettrico utilizzato (vedi tabella di connessione se-
guente). Per allacciare il cavo procedere come segue:
• Servendosi di un cacciavite, fare leva sulle linguette
laterali del coperchio della morsettiera;
• Tirare ed aprire il coperchio della morsettiera.
Per la messa in opera del cavo eseguire le seguenti opera-
zioni:

Caratteristiche Tecniche

•
•
•
•
Fusibili Sezioni
25A *
2,5 m m²
13
svitare la vite del serracavo e le viti dei contatti.
per effettuare il collegamento elettrico desiderato (vedi
tabella), utilizzare i ponticelli alloggiati dentro la scato-
la. Posizionare i fili del cavo alimentazione in accordo
con la tabella.
una volta effettuati i collegamenti stringere a fondo tut-
te le viti dei morsetti.
fissare il cavo di alimentazione nell'apposito fermacavo
e chiudere il coperchio.
Collegamenti elettrici
1 2 3 4 5
L N
1 2 3 4 5
L1 L2
1 2 3 4 5
L1 L2 N
1 2 3 4 5
L1 L2 L3
1 2 3 4 5
L1 L2 L3 N
1 2 3 4 5
L1 L2 N1 N2
1 2 3 4 5
L N
* Applicazione del fattore di simultaneità in conformità alla norma
CEI 60335-2-6
Tensione Fusibili
Frequenza Sezioni
FR-AT-BE-DE-GP--
ES-IE-IL-IS-IT-LU-
25 A*
RE-FI-GB-GR-PT--
2,5 mm²
SE-MA-NZ
230V-1+N~50 Hz
FR-BE-NO
25 A*
2,5 mm²
230V-2~50/60 Hz
FR-BE-CH-DE-AT--
ES-IL-IT-NZ-PT- 16 A*
MA- LU-SE-IS-NL 1,5 mm²
400V2-N~50 Hz
FR-BE-NO
16 A*
1,5 mm²
230V3~50 Hz
FR-AT-BE-DE-ES-
IL-IS-IT-LU-PT-SE
16 A*
-MA-NZ-CH-DK-N-
1,5 mm²
L
400V3+N~50 Hz
NL
16 A*
1,5 mm²
230V2+2-N~50 Hz
CY-AU-NZ-KW-MT
25 A*
2,5 mm²
240V-1+N~50 Hz
