Ligação eléctrica
• A segurança eléctrica deste aparelho está assegu-
rada somente quando o mesmo estiver ligado a uma
instalação com ligação à terra eficiente, em confor-
midade com as normas de segurança eléctrica em
vigor. Verifique se este requisito fundamental de
segurança é sempre obedecido e, em caso de dúvi-
da, mande efectuar um controlo meticuloso da ins-
talação por pessoal profissionalmente qualificado.
• O fabricador não se responsabiliza por danos even-
tuais provocados pela falta de ligação à terra da ins-
talação.
• Antes de ligar o aparelho, certifique-se que os da-
dos técnicos apresentados na placa de identifica-
ção correspondam às características da instalação
eléctrica.
• Verifique se a capacidade eléctrica da instalação e
das tomadas de corrente são apropriadas para a
potência máxima do aparelho que está indicada na
plaqueta. Em caso de dúvidas, contacte pessoal
profissionalmente qualificado.
Antes de quaisquer intervenções, desligue a apare-
lhagem da electricidade.
A ligação do plano de cozedura na rede eléctrica deve ser
efectuada mediante uma caixa de conexões: no caso de
ligação directa do aparelho na rede, será necessário provi-
denciar um interruptor omnipolar, acessível no caso de
necessidade, com distância de abertura dos contactos
igual ou superior a 3 mm.
Válido somente para os modelos com cabo de
alimentação
Alguns modelos são fornecidos de cabo de alimentação
monofásica, portanto devem ser ligados somente à rede
monofásica. Obedeça as cores dos fios, da maneira
indicada no esquema em anexo.

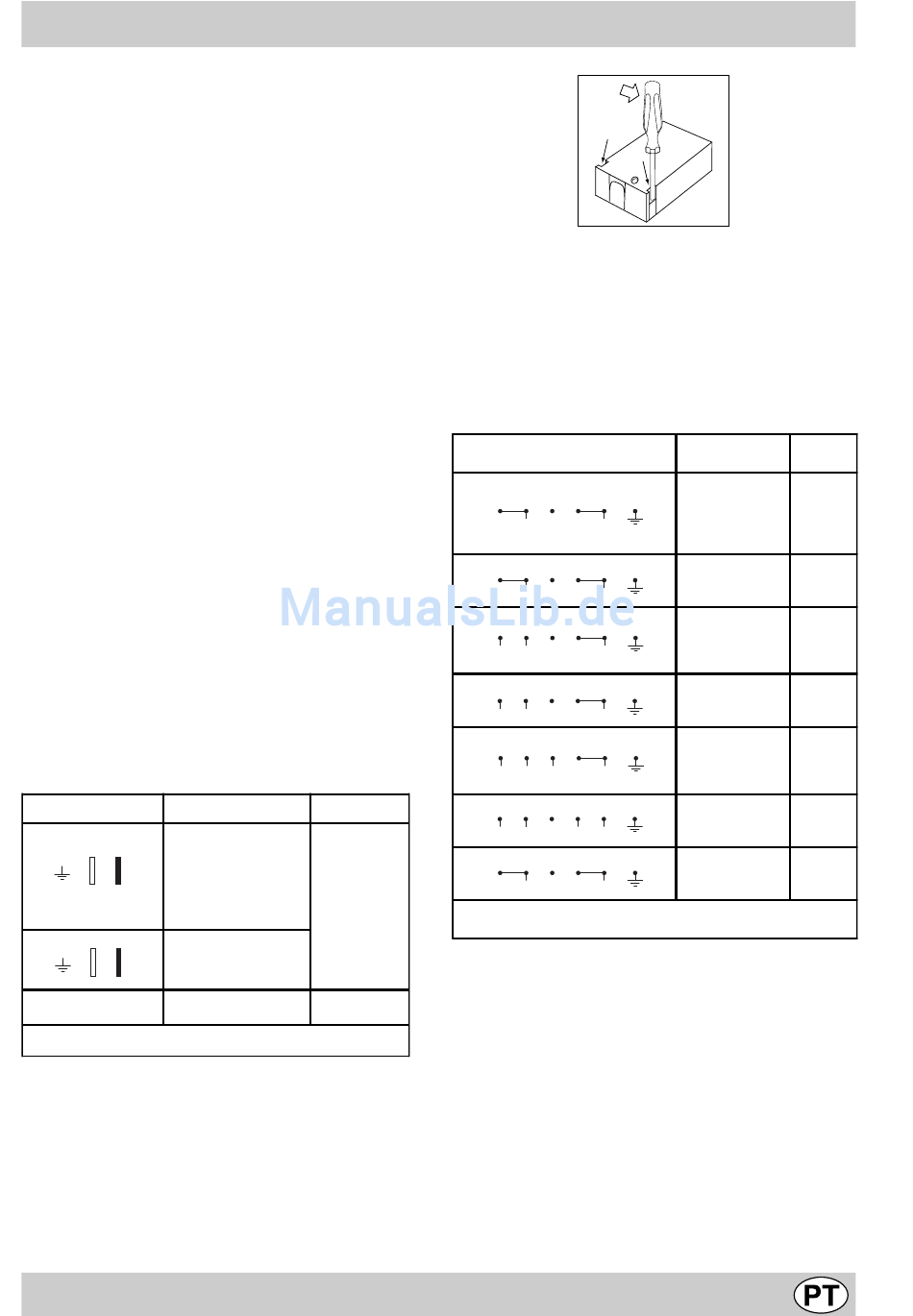

Ligações eléctricas Tensão frequência
FR-BE-AT-DE-GR-ES-IL-
IT-NZ-PT-GP-CH-MA-LU-
N L
IE-FI-SE-IS-GB-DK
230V - 1+N~ 50Hz
BL BR
CY-MT-AU-NZ-KW
240V - 1+N~ 50Hz
N L
FR-BE-NO
230V - 2 ~ 50Hz
BL BR
BR=BRUN,BL=BLEU BR=BRAUN, BL=BLAU
BR=BRUIN, BL=BLAUW BR=BROWN, BL=BLUE
* Aplicação do factor de simultaneidade em conformidade com a norma
CEI 60335-2-6
Válido somente para os modelos sem cabo de
alimentação
Alguns modelos não estão providos de cabo de alimentação
dado que o cabo deve ter as dimensões na base do tipo
de conexão eléctrica utilizada (ver tabela de conexão
seguinte). Para conectar o cabo proceder como a seguir:
• Utilize uma chave de fenda para fazer alavanca nas
linguetas laterais da tampa da caixa de bornes;
• Puxe e abra a tampa da caixa de bornes.
Para a instalação do cabo efectue as seguintes operações:
• desapertar o parafuso da braçadeira e os parafusos dos
contactos
• para efectuar a conexão eléctrica desejada (ver tabela),
utilizar os reóforos alojados dentro da caixa. Posicionar
os fios do cabo de alimentação de acordo com a tabela.
• uma vez efectuadas as conexões apertar no fundo todos
os parafusos dos bornes.
• fixe o cabo de alimentação na apropriada braçadeira e
feche a tampa.
Fusíveis Secções
25A *
* Aplicação do factor de simultaneidade em conformidade com a
2,5 mm²
45
Ligações eléctricas
1 2 3 4 5
L N
1 2 3 4 5
L1 L2
1 2 3 4 5
L1 L2 N
1 2 3 4 5
L1 L2 L3
1 2 3 4 5
L1 L2 L3 N
1 2 3 4 5
L1 L2 N1 N2
1 2 3 4 5
L N
norma CEI 60335-2-6
Tensão Fusíveis
frequência Secções
FR-AT-BE-DE-GP--
ES-IE-IL-IS-IT-LU-
25 A*
RE-FI-GB-GR-PT--
2,5 mm²
SE-MA-NZ
230V-1+N~50 Hz
FR-BE-NO
25 A*
2,5 mm²
230V-2~50/60 Hz
FR-BE-CH-DE-AT--
ES-IL-IT-NZ-PT- 16 A*
MA- LU-SE-IS 1,5 mm²
400V2-N~50 Hz
FR-BE-NO
16 A*
1,5 mm²
230V3~50 Hz
FR-AT-BE-DE-ES-
IL-IS-IT-LU-PT-SE 16 A*
-MA-NZ-CH-DK-NL 1,5 mm²
400V3+N~50 Hz
NL
16 A*
2,5 mm²
230V2+2-N~50 Hz
CY-AU-NZ-KW-MT
25 A*
2,5 mm²
240V-1+N~50 Hz
