Conexión eléctrica
•
La seguridad eléctrica de este aparato se garantiza
sólo cuando el mismo resulte correctamente conectado
a una eficiente instalación de conexión a tierra confor-
me con lo previsto por las normas vigentes sobre
seguridad eléctrica. Verifique que siempre se respete
este fundamental requisito de seguridad y, en caso de
dudas, solicite un cuidadoso control de la instalación
por parte de personal profesionalmente especializado.
•
El fabricante no puede ser considerado responsable
por los eventuales daños causados por la falta de
conexión a tierra de la instalación.
•
Antes de conectar el aparato, verifique que los datos
técnicos contenidos en la placa concuerden con las
características de la instalación eléctrica.
•
Compruebe que la capacidad eléctrica de la
instalación y la de las tomas de corriente resulten
adecuadas a la potencia máxima del aparato indicada
en la placa de características. En caso de dudas, llame
a personal profesionalmente calificado.
Antes de cualquier intervención, desconecte
eléctricamente el aparato.
La conexión de la encimera a la instalación se debe
efectuar mediante una caja de empalmes: en el caso de
conexión directa del aparato a la red, es necesario utilizar
un interruptor omnipolar, fácilmente accesible, con una
distancia de apertura de los contactos igual o superior a 3
mm.
Válido sólo para los modelos con cable de
alimentación
Algunos modelos poseen un cable de alimentación
monofásico, por lo tanto, se deben conectar sólo a la red
monofásica. Respete el color de los cables, como se indi-
ca en el esquema adjunto.

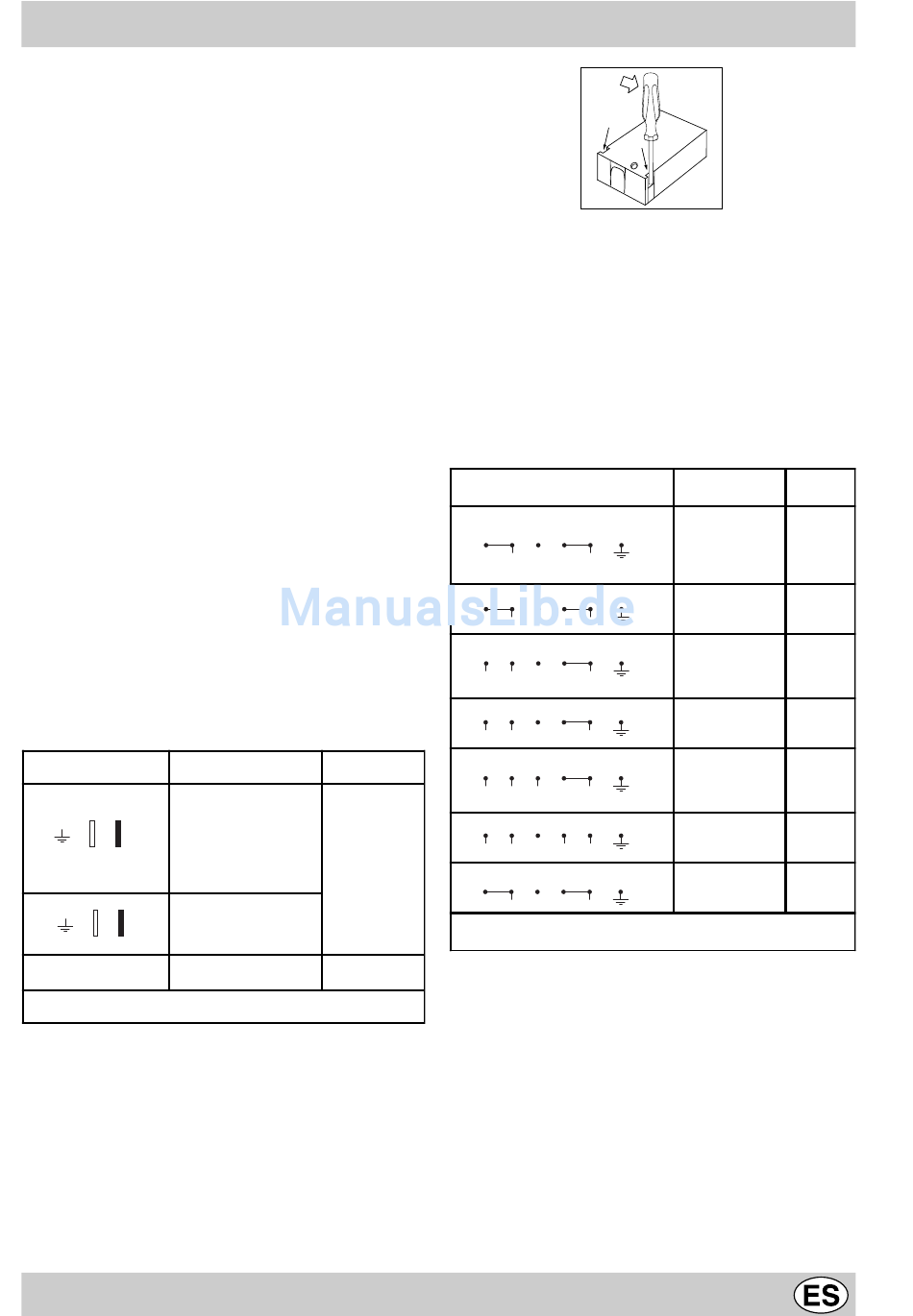

Conexiones eléctricas
Tensión Frecuencia
FR-BE-AT-DE-GR-ES-IL-
IT-NZ-PT-GP-CH-MA-LU-
N
L
IE-FI-SE-IS-GB-DK
230V - 1+N~ 50Hz
BL
BR
CY-MT-AU-NZ-KW
240V - 1+N~ 50Hz
N
L
FR-BE-NO
230V - 2 ~ 50Hz
BL
BR
BR=BRUN,BL=BLEU
BR=BRAUN, BL=BLAU
BR=BRUIN, BL=BLAUW
BR=BROWN, BL=BLUE
* Aplicación del factor de simultaneidad en conformidad con la norma
CEI 60335-2-6.
Válido sólo para los modelos sin cable de alimentación
Algunos modelos no poseen cable de alimentación debido
a que el cable se dimensiona de acuerdo con el tipo de
conexión eléctrica utilizada (ver la siguiente tabla de
conexión). Para conectar el cable, proceda del siguiente
modo:
•
Con la ayuda de un destornillador, haga palanca en las
lengüetas laterales de la tapa del tablero de bornes;
•
Tire y abra la tapa del tablero de bornes.
Para la colocación del cable realice las siguientes
operaciones:
•
afloje el tornillo de la mordaza de terminal de cable y
los tornillos de los contactos
•
para realizar la conexión eléctrica deseada (ver la tabla),
utilice los conectores puente que se encuentran dentro
de la caja. Coloque los cables según lo indicado en la
tabla.
•
una vez realizadas las conexiones, ajuste a fondo todos
los tornillos de los bornes.
•
fije el cable de alimentación en el correspondiente
sujetacable y cierre la tapa.
Conexiones eléctricas
1
2
L
1
2
L1
1
2
L1
L2
1
2
L1
L2
Fusibles
1
2
Secciones
L1
L2
1
2
L1
L2
25A *
2,5 mm²
1
2
L
* Aplicación del factor de simultaneidad en conformidad con la
37
Frecuencia
FR-AT-BE-DE-GP--
ES-IE-IL-IS-IT-LU-
3
4
5
RE-FI-GB-GR-PT--
SE-MA-NZ
N
230V-1+N~50 Hz
FR-BE-NO
3
4
5
L2
230V-2~50/60 Hz
FR-BE-CH-DE-AT--
3
4
5
ES-IL-IT-NZ-PT-
MA- LU-SE-IS-NL
N
400V2-N~50 Hz
FR-BE-NO
3
4
5
L3
230V3~50 Hz
FR-AT-BE-DE-ES-
IL-IS-IT-LU-PT-SE
3
4
5
-MA-NZ-CH-DK-N-
L3
N
400V3+N~50 Hz
3
4
5
N1
N2
230V2+2-N~50 Hz
CY-AU-NZ-KW-MT
3
4
5
240V-1+N~50 Hz
N
norma CEI 60335-2-6.
Tensión
Fusibles
Secciones
25 A*
2,5 mm²
25 A*
2,5 mm²
16 A*
1,5 mm²
16 A*
1,5 mm²
16 A*
1,5 mm²
L
NL
16 A*
1,5 mm²
25 A*
2,5 mm²
